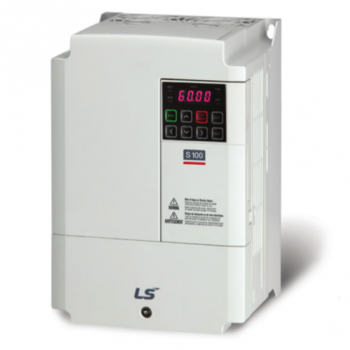

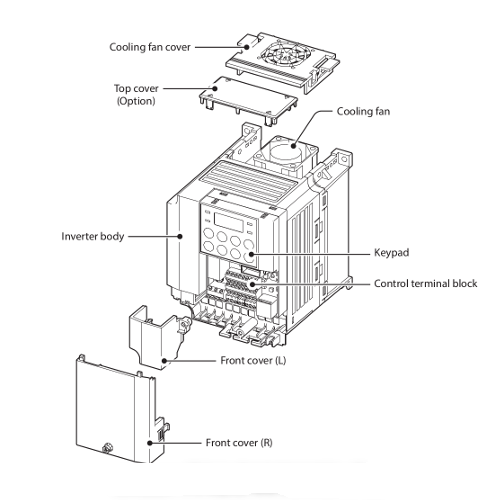

Falownik LG S100 75 kW

Falownik LG S100 - LSLV0750S100-4CONDS (P: 75kW, U: 3x400V, Iout: 143A)

Modele

Idealny do bardzo wymagających aplikacji, dający duże
możliwości wykorzystania go w systemach automatyki.
Wysoka jakość wykonania, niezawodność
i zaawansowane możliwości sprawiają, że jest to jedno
z najlepszych rozwiązań na rynku.

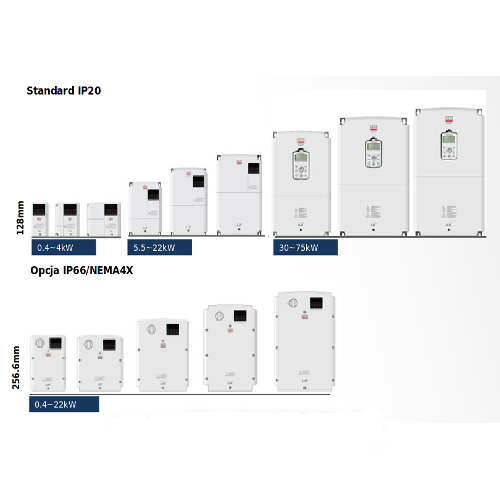

kwadrat moce znamionowe od 0,4kW do 75kW
kwadrat możliwość pracy stało i zmienno-momentowej
kwadrat możliwość montażu „side by side”
kwadrat bardzo małe wymiary
kwadrat wbudowany filtr, moduł hamujący oraz dławik DC
kwadrat opcje komunikacji: Ethernet, CAN, Profibus, Profinet, EterCAT
kwadrat dostępny w stopniu ochrony Ip66 do 22kW

- M (multiple) - posiada zwiększoną liczbę wejsc/wyjść o 2 dodatkowe wejścia cyfrowe (P6 i P7) oraz wejście i wyjście impulsowe (TI oraz TO). Średnica zacisków na listwie sterującej wynosi 3,5mm.

Charakterystyka:

Nowoczesność, uniwersalność, prostota i bardzo korzystny współczynnik jakości do ceny, to główne cechy wyróżniające nową serię, na tle modeli konkurencji. W urządzeniu wprowadzono wiele nowinek, niespotykanych dotychczas w ofercie LSIS: technologia Dual CPU (dwa procesory – główny CPU DSP oraz pomocniczy MCU I/O), wewnętrzna wymiana danych odbywa się za pomocą magistrali Can, znacznie udoskonalony algorytm bezczujnikowego sterowania wektorowego, innowacyjny system chłodzenia, wejście bezpieczeństwa. Docelowo seria S100 ma być następcą, bardzo popularnej serii przetwornic z rodziny IG5A. Falowniki S100 zakupić można w dwóch różnych stopniach ochrony (IP20 oraz IP66) oraz w dwóch typach zasilania (jedno i trójfazowe). Podobnie jak w serii IS7, S100 posiada pracę dual rating, która w zależności od typu obciążenia, pozwala na operowanie z większymi bądź mniejszymi silnikami (dla obciążeń zmiennomomentowych dobór mocowo typoszereg niżej, aniżeli wskazuje na to tabliczka znamionowa silnika). Przekrój mocy prezentuje się następująco:

kwadrat Zasilanie jednofazowe 1x 230VAC dla mocy: 0,4 ; 0,75 ; 1,5 ; 2,2KW,
kwadrat Zasilanie trójfazowe 3x 400VAC IP20 dla mocy od 0,4 do 22KW (moce od 0,4 do 75kW),
kwadrat Zasilanie trójfazowe 3x400VAC IP66 dla mocy od 0,4 do 22KW włącznie.

Modele i specyfikacja:

Nowa generacja napędów S100 została dosyć mocno odchudzona, pod względem gabarytu. Jest również możliwość instalacji urządzeń jeden obok drugiego, co pozwala na bardzo duże oszczędności miejsca na płycie montażowej. Porównując model o mocy 11KW z dotychczasową serią IG5A (wymiary i waga), S100 jest prawie o 40% mniejszy:

Rys. 1 Porównanie gabarytu serii IG5A oraz S100.

Dodatkowo, w całym typoszeregu mocy wbudowany jest filtr EMC kategorii C3 oraz moduł hamujący. Dla mocy 30 – 75KW włącznie, w obwodzie pośrednim prądu stałego zainstalowany jest dławik, poprawiający współczynnik mocy oraz redukujący współczynnik THDI.

Parametry i główne funkcje:

Falownik oferuje użytkownikowi ogromne możliwości aplikacyjne. W bardzo łatwy sposób można dostosować urządzenie do swoich własnych, czasami bardzo wyrafinowanych potrzeb
(np. standardowo max. częstotliwość wyjściowa 400Hz, po przestawieniu odpowiedniego parametru jest możliwość operowania z silnikami do 1000Hz). Seria S100 oferuje większość funkcji, jakie dostrzec można w istniejącej, przemysłowej serii IS7 (obsługa hamulca, KEB, lotny start, zapobieganie pracy regeneratywnej, sterowanie prędkościowe i momentowe oraz wiele innych). Wbudowane wejścia/wyjścia:

kwadrat 7 dowolnie programowanych wejść cyfrowych (wybór standardu NPN/PNP).
kwadrat 2 wejścia analogowe (jedno napięciowe, drugie uniwersalne napięciowe lub prądowe do wyboru przez użytkownika).
kwadrat Wejście impulsowe do 32 KHz.
kwadrat Wejście bezpieczeństwa STO, zgodne z SIL2, EN60204-1.
kwadrat Wyjście otwarty kolektor.
kwadrat Wyjście przekaźnikowe (zestyk przełączny).
kwadrat Wyjście analogowe uniwersalne, napięciowe lub prądowe do wyboru przez użytkownika.
kwadrat Wyjście impulsowe do 32 KHz.
kwadrat Wejście PTU

Dodatkowym atutem jest obecność magistrali Modbus RTU (standard) oraz kart opcyjnych komunikacji: CanOpen, Ethernet IP/Modbus TCP, oraz Profibus – DP. Komunikacja Modbus RTU posiada prawie sześciokrotnie szybszą wymianę danych w porównaniu do serii IG5A (S100 prędkość komunikacji 115 kbps). Szczególną uwagę przyciąga funkcja programowania sekwencyjnego
(więcej informacji o programowaniu sekwencyjnym w dziale „do pobrania”). Pozwala ona na tworzenie prostych sekwencji, stworzonych przez użytkownika. Do dyspozycji posiadamy 28 różnych bloków funkcyjnych, które łączyć należy za pomocą linków (adresów) z odpowiednimi parametrami wejściowo – wyjściowymi. Użytkownik ma również możliwość definicji czasu pętli programowej.
W skład bloków funkcyjnych wyróżnić należy operacje arytmetyczne, logiczne, timery, komparatory, testowanie bitów. Falownik oferuje również komunikację P2P pomiędzy jednostkami połączonymi
za pomocą portu RS-485. Możliwa jest parametryzacja wielu rządzeń z poziomu jednej klawiatury, dzielenie wejść/wyjść.

Przeznaczenie:

Przemiennik częstotliwości z założenia ma charakter uniwersalnego napędu do większości aplikacji:
