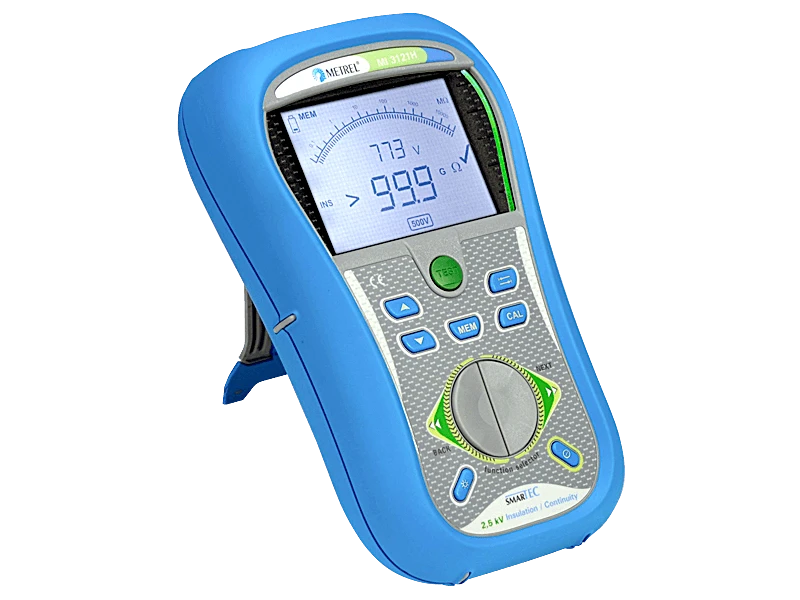

MI 3121H Smartec Miernik rezystancji izolacji 2,5kV

Miernik Metrel Smartec MI 3121H 2,5kV to przenośny przyrząd służący do kompleksowej diagnostyki stanu izolacji oraz pomiaru ciągłości. Dzięki możliwości wykonywania pomiaru izolacji napięciem do 2.5kV (zakres pomiarowy do 100GOhm) oraz obliczaniu współczynników PI oraz DAR idealnie nadaję się do pomiarów kabli, transformatorów prądowych i napięciowych, silników elektrycznych itd. Dzięki opcji konfigurowanie poprawności wyników, pozwala na ocenę wyniku bezpośrednio po wykonaniu pomiaru typu Dobry / Zły, sygnalizowanej segmentem wyraźnych diod LED w kolorach zielonym i czerwonym. Dodatkowo obudowa wyposażona jest w magnetyczny uchwyt pozwalający na przytwierdzenia miernika do metalowych powierzchni i jego łatwą obsługę.

Funkcje pomiarowe
Pomiar rezystancji izolacji napięciem DC do 2,5kV
Obliczanie PI oraz DAR
Ciągłość przewodu ochronnego prądem 200mA oraz polaryzacji kabla
Ciągłość przewodu ochronnego prądem 7mA (pomiar ciągły) bez wyzwalania RCD
Pomiar napięcia TRMS i częstotliwości
Cechy główne
Duży zakres pomiarowy: do 100GΩ z napięciem pomiarowym od 100 do 2500V
Diagnostyka stanu izolacji: Obliczanie współczynników PI oraz DAR ułatwiających ocenę degradacji izolacji.
Zacisk GUARD: do eliminacji powierzchniowych prądów upływowych.
Zmiana polaryzacji: automatyczna zamiana polaryzacji przy pomiarze ciągłości.
Analogowa skala: wyniki pomiarów przedstawiane są w postaci cyfrowej i na skali analogowej.
Własne wartości graniczne: jeśli ustalono wartości poprawnych wyników, segmenty LED będą informować bezpośrednio po pomiarze czy wynik jest Dobry lub Zły.
Bezpieczeństwo: pomiary CAT IV
Wbudowana ładowarka akumulatorów: miernik posiada wbudowaną ładowarkę i w zestawie oferowany jest z kompletem akumulatorów.
Pamięć: Dwu poziomowa pamięć do zapisu wyników i parametrów.
Komunikacja: Za pomocą portów USB/RS232 wyniki pomiarów mogą być przesłana do komputera PC z oprogramowaniem EuroLink Pro.
Łatwość obsługi: Duży, wyraźny wyświetlacz LCD oraz duże przyciski pozwalają na łatwą i intuicyjną obsługę (nawet w rękawicach).
Magnetyczny uchwyt: uwalnia ręce po przymocowaniu do metalowej powierzchni.
Zastosowanie
Pomiar rezystancji izolacji transformatorów, silników, kabli, maszyn itd.
Testowanie instalacji CAT IV (instalacje po stronie nadawczej, parki przemysłowe itd.)
Nadzorowanie stanu izolacji
Testowanie ciągłości przewodów ochronnych oraz połączeń ochronnych systemów zasilania

NORMY
Funkcjonalność
PN-EN 61557 P
arts 1,2, 4, 10
PN-EN 60364 VDE 100
BS 7671 17th edition
CEI 64.8

Kompatybilność elektromagnetyczna
PN-EN 61326-1

Bezpieczeństwo
PN-EN 61010-1
PN-EN 61010 - 031

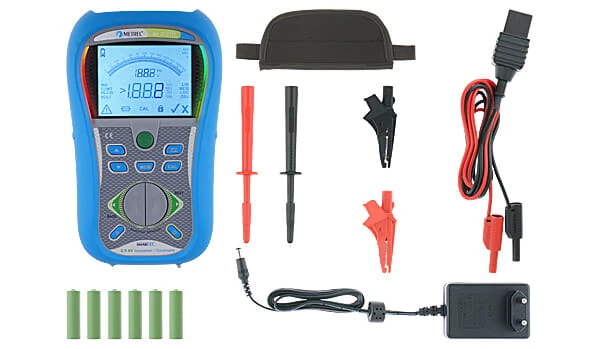

Wyposażenie:

• Miernik Smartec 2,5 kV Izolacja / Ciągłość
• Pasek na rękę
• Przewody pomiarowe, 2 x 1.5 m
• Sondy pomiarowe, 2 szt. (czarna, czerwona)
• Krokodylki, 2 szt. (czarny, czerwony)
• Zasilacz + 6 akumulatorków NiMH, typ AA
• Instrukcja obsługi na płycie CD
• Skrócona instrukcja obsługi
• Świadectwo wzorcowania
