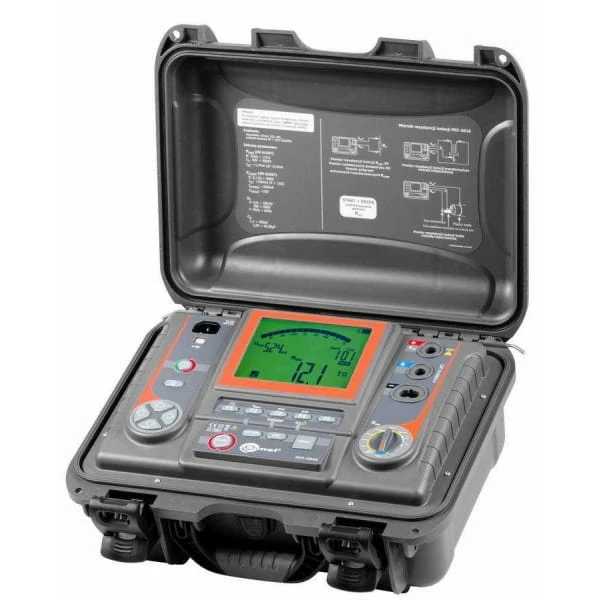

MIC 5010 Miernik Rezystancji Izolacji 5kV SONEL

3c56ba63d63a20f9ff54715a8278c1ba7049d3a7
  • promocja
Dostępność: duża ilość
Wysyłka w: 3 dni robocze
Cena: 6 400,00 zł 7 687,50 zł 6400.00
Cena netto: 5 203,25 zł 6 250,00 zł
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: SONEL
Kod produktu: 8C0A-68699

Opis

Sonel MIC-5010 to miernik rezystancji izolacji. Miernik pozwala na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest sieciowe (wówczas pomiar nie zostanie wykonany) czy też jest to napięcie wygenerowane przez pole elektromagnetyczne (pomiar zostanie wykonany). Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne.Bardzo ważnym parametrem przyrządu jest maksymalna mierzona wartość rezystancji izolacji wynosząca 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co gwarantuje naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik.



Pomiar rezystancji izolacji

                  • Napięcie pomiarowe wybierane w zakresie 50..1000 V co 10 V, w zakresie 1000 V...5000 V co 25 V
                  • Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
                  • Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
                  • Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych
                  • Odmierzane czasy pomiaru T , T i T dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1...600 s, 1 2 3
                  • Pomiar współczynników absorpcji AB1, AB2, DAR, PI
                  • Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
                  • Maksymalny prąd pomiarowy 1,2 mA lub 3 mA
                  • Zabezpieczenie przed pomiarem obiektów pod napięciem
                  • Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
                  • Pomiar wykorzystujący przewody o długości do 20 m
                  • Pomiar napięciem narastającym schodkowo
                  • Pomiar współczynnika rozładowania dielektryka (DD)
                  • Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200 mA
                  • Wysoka odporność na zakłócenia - filtry cyfrowe dla pomiarów przy dużych zakłóceniach (10 s, 30 s, 60 s).
                  • Ustawiane limity minimalnej rezystancji izolacji oraz maksymalnej rezystancji R
                  • Pomiar pojemności podczas pomiaru Riso
                  • Pomiar prądu upływu podczas pomiaru rezystancji izolacji
                  • Pomiar napięć stałych i przemiennych w zakresie 0...750 V
                  • Pamięć 990 komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC (za pomocą adaptera USB - OR-1) lub poprzez kabel USB
                  • Zasilanie z pakietów akumulatorów
                  • Podświetlana klawiatura
                  • Miernik spełnia wymagania normy PN-EN 61557





 Pomiar rezystancji izolacji - dwuprzewodowo

                  Zakres pomiarowy wg IEC 61557-2 dla R isomin =U isonom /I isomax...15 TΩ (I isomax =1,2 mA lub 3 mA)
Zakres Rozdzielczość Błąd podstawowy
0...999 kΩ 1 kΩ ±(3% w.m. + 10 cyfr)
1.00..9.99 MΩ 0.01 MΩ ±(3% w.m. + 10 cyfr)
10.0...99.9 MΩ 0.1 MΩ ±(3% w.m. + 10 cyfr)
100..999 GΩ 1 MΩ ±(3% w.m. + 10 cyfr)
1.00...9.99 GΩ 0.01 GΩ ±(3% w.m. + 10 cyfr)
10.0...99.9 GΩ 0.1 GΩ ±(3% w.m. + 10 cyfr)
100...999 GΩ 1 GΩ ±(3.5% w.m. + 10 cyfr)
1.00...9.99 TΩ 0.01 TΩ ±(7.5% w.m. + 10 cyfr)
10.0...15.0 TΩ 0.1 TΩ ±(12.5% m.v. + 10 cyfr)


Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie U iso Zakres pomiaru
250 V 500 GΩ
500 V 1.00 TΩ
1000 V 2.00 TΩ
2500 V 5.00 TΩ
5000 V 15.0 TΩ


Pomiar rezystancji izolacji napięciem narastającym schodkowo

Napięcie docelowe Sekwencja pomiarowa
1 kV 100, 250, 500, 750, 1000 V
2.5 kV 0.5, 1, 1.5, 2, 2.5 kV
5 kV 1, 2, 3, 4, 5 kV


Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem >200 mA

                  Zakres pomiarowy wg PN-EN 61557-4: 0,10...999 Ω



Zakres Rozdzielczość Błąd podstawowy
0.00...19.99 Ω 0.01 Ω ±(2% w.m. + 3 cyfry)
20.0...199.9 Ω 0.1 Ω ±(2% w.m. + 3 cyfry)
200...999 Ω 1 Ω ±(4% w.m. + 3 cyfry)
                  • Napięcie na otwartych zaciskach: 4..24 V
                  • Prąd wyjściowy przy R < 2 Ω: Imin >200 mA (ISC: 200..250 mA)
                  • Kompensacja rezystancji przewodów pomiarowych
                  • Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Pomiar pojemności

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1...999 nF 1 nF ±(5% m.w. + 5 cyfr)
1.00...49.99 μF 0.01 μF ±(5% m.w. + 5 cyfr)
                  • Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO

Pomiar napięcia stałego oraz przemiennego

Zakres Rozdzielczość Bląd podstawowy
0.0...29.9 V 0.1 V ±(2% w.m. + 20 cyfr)
30.0...299.9 V 0.1 V ±(2% w.m. + 6 cyfr)
300...750 V 1 V ±(2% w.m. + 2 cyfr)


Bezpieczeństwo elektryczne

Rodzaj izolacji podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
Kategoria pomiarowa IV 600V (III 1000V) wg PN-EN 61010-1
Stopień ochrony IP54 (IP67 z zamkniętą pokrywą obudowy)


Dane ogólne

Zasilanie Wbudowany pakiet akumulatorów
Masa ok. 7 kg
Wymiary 390 x 310 x 170 mm
Wyświetlacz LCD segmentowy
Pamięć 990 rekordów
Transmisja wyników łącze USB lub bezprzewodowa

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.



Wyposażenie

Przewód 1,8 m czerwony 10 kV zakończony wtykami bananowymi WAPRZ1X8REBB10K
Przewód 1,8 m niebieski 10 kV zakończony wtykami bananowymi WAPRZ1X8BUBB10K
Przewód 1,8 m czarny 10 kV ekranowany zakończony wtykami bananowymi WAPRZ1X8BLBBE10K
Przewód do transmisji danych USB WAPRZUSB
Krokodylek czarny 5 kV WAKROBL32K07
Krokodylek czerwony 5 kV WAKRORE32K07
Krokodylek niebieski 5 kV WAKROBU32K07
Sonda ostrzowa 5 kV z gniazdem bananowym czerwona WASONREOGB5X5
Sonda ostrzowa 5 kV z gniazdem bananowym czarna WASONBLOGB5X5
Futerał L4 (na akcesoria) WAFUTL4
Przewód do ładowania 230 V WAPRZ1X8BLIEC
Akumulator (wbudowany)
Program Sonel Reader
Certyfikat kalibracji
