MRP 201 Miernik do zabezpieczeń różnicowoprądowych SONEL

6a7c8d49b4e0e3733ffbd652e6431a9127593d28
  • promocja
Dostępność: zostało niewiele produktów
Wysyłka w: 4 dni robocze
Cena brutto: 3 150,00 zł

Cena regularna: 3 745,35 zł

3150.00
Cena netto: 2 560,98 zł

Cena regularna: 3 045,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: SONEL
Kod produktu: WMPLMRP201

Opis

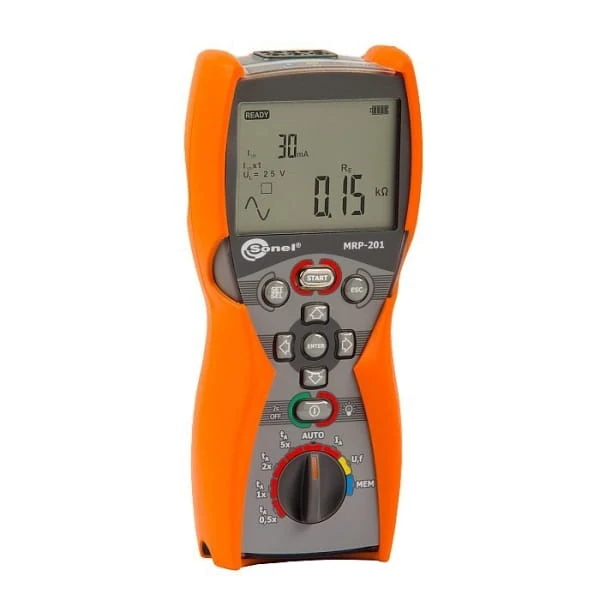

Miernik Sonel MRP-201 jest wysoce specjalistycznym urządzeniem do wykonywania pomiarów każdego rodzaju wyłączników róźnicowoprądowych RCD w tym bezzwłocznych, krótkozwłocznych, selektywnych; typu AC, A czy B. Przyrząd również pozwala na pomiar prądu i czasu zadziałania w zależności od natężenia występującego prądu różnicowego, rezystancji przewodu ochronnego oraz napięcia dotykowego. Pomiary można wykonywać pojedynczo lub w seriach w zautomatyzowanych trybach (wszystkie zadane pomiary dla danego przebiegu lub dla wszystkich przebiegów), również możliwy jest jednoczesny pomiar prądu i czasu zadziałania przy jednym wyzwoleniu wyłącznika różnicowoprądowego.



Pomiar zabezpieczeń różnicowoprądowych wszystkich typów: AC, A, B

  • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych IΔn =10, 30, 100, 300, 500 mA
  • Pomiar prądu wyzwalania wyłącznika IA i pomiar czasu zadziałania wyłącznika tA przy prądach 0,5IΔn, 1IΔn, 2IΔn , 5IΔn
  • Jednoczesny pomiar prądu wyzwalania IA i czasu zadziałania tAI
  • Pomiar RE i UB bez wyzwalania wyłaczników RCD
  • Funkcja AUTO pomiaru wyłączników RCD

Pomiar napięcia przemiennego i częstotliwości
Sprawdzenie poprawności wykonania połączeń przewodu ochronnego
Pamięć wyników pomiarów (990 komórek, 10000 wpisów)
Komunikacja z komputerem za pomocą dołączonego do zestawu interfejsu radiowego OR-1
Profesjonalne oprogramowanie do odczytu danych i tworzenia protokołów
Zasilanie miernika przez pakiet akumulatorów lub baterie alkaliczne (rozmiar AA, 4 szt.)

Bezpieczeństwo elektryczne

  • Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1, IEC 61557
  • Kategoria pomiarowa: CAT IV 300 V, (III 600 V) wg PN-EN 61010-1
  • Stopień ochrony obudowy: IP67



Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)

Zakres pomiarowy wg IEC 61557: 0ms...do górnej granicy wyświetlanej wartości

Typ wyłącznika Krotność Zakres Rozdzielczość Błąd podstawowy
Ogólnego typu
lub krótkozwłoczny
0,5*IΔn 0...300ms 1 ms ±2% w.m. + 2 cyfry 1)
1*IΔn 0...300ms 1 ms ±2% w.m. + 2 cyfry 1)
2*IΔn 0...150ms 1 ms ±2% w.m. + 2 cyfry 1)
5*IΔn 0...40ms 1 ms ±2% w.m. + 2 cyfry 1)
0,5*IΔn 0...500ms 1 ms ±2% w.m. + 2 cyfry 1)
Selektywny   1*IΔn 0...500ms 1 ms ±2% w.m. + 2 cyfry 1)
2*IΔn 0...200ms 1 ms ±2% w.m. + 2 cyfry 1)
5*IΔn 0…150ms 1 ms ±2% w.m. + 2 cyfry 1)

1) dla IΔn= 10mA i 0,5 IΔn niepewność wynosi ±2% w.m. + 3 cyfry

  • Dokładność zadawania prądu różnicowego:
    - dla 1*IΔn, 2*IΔn i 5*IΔn: 0...8%, - dla 0,5*IΔn : -8...0%
  • Nominalne napięcie pracy Un: 220V, 230V, 240V
  • Zakres roboczy napięć: 180...270V
  • Częstotliwość nominalna sieci fn:50Hz, 60Hz
  • Zakres roboczy częstotliwości: 45Hz...65Hz

Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz pulsującego jednokierunkowego z podkładem 6mA prądu stałego

Zakres pomiarowy wg IEC 61557: (0,15...1,4)IΔn dla IΔn >30mA oraz (0,15...2)IΔn dla IΔn=10mA

Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy
10mA 2,0...20,0mA 0,1mA 0,2mA x IΔn
...2,0mA x IΔn
±10% I Δn
30mA 6,0...60,0mA 1mA 0,2mA x IΔn
...2,0mA x IΔn
±10% I Δn
100mA 20,0...200mA 1mA 0,2mA x IΔn
...2,0mA x IΔn
±10% I Δn
300mA 60...600mA 1mA 0,2mA x IΔn
...2,0mA x IΔn
±10% I Δn
  • Możliwy pomiar dla dodatniego lub ujemnego prądu upływu
  • Czas przepływu prądu pomiarowego przy f=50,0Hz maks. 4500ms

Pomiar napięcia dotykowego (UB) odniesionego do nominalnego prądu różnicowego

Zakres pomiarowy wg IEC 61557: 10,0...99,9V

Zakres Rozdzielczość Prąd pomiarowy Błąd podstawowy
0..9,9V 0,1 0,4 x I Δn ±10% I Δn w.m. ± 5 cyfr
10,0..99,9V 0,1 0,4 x I Δn 0...15%I Δn


Pomiar rezystancji przewodu ochronnego (RE)

Prąd nominalny Zakres pomiarowy Rozdzielczość Prąd pomiarowy Błąd podstawowy
10mA 0,01...5,00kΩ 0,01kΩ 4mA 0...+10% w.m. ± 8 cyfr
30mA 0,01...1,66kΩ 0,01kΩ 12mA 0...+10% w.m. ± 5 cyfr
100mA 1...500Ω 1mA 40mA 0...+5% w.m. ± 5 cyfr
300mA 1...166Ω 1mA 120mA 0...+5% w.m. ± 5 cyfr
500mA 1...100Ω 1mA 200mA 0...+5% w.m. ± 5 cyfr


Pomiar napięć

Zakres Rozdzielczość Błąd podstawowy
0,0...299,9V 0,1V ±(2% w.m. + 6 cyfr)
300...500V 1V ±(2% w.m. + 2 cyfry)
  • Zakres częstotliwości: 45...65Hz

Pomiar częstotliwości

Zakres Rozdzielczość Błąd podstawowy
45,0...65,0 Hz 0,1Hz ±(0,1% w.m. + 1 cyfra)
  • Zakres napięć: 50...500V

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Dane ogólne

Rodzaj izolacji Podwójna, zgodnie z PN-EN 61010-1, IEC 61557
Kategoria pomiarowa CAT IV 300V, (III 600V) wg PN-EN 61010-1
Stopień ochrony obudowy IP67
Zasilanie miernika Pakiet akumulatorów lub baterie alkaliczne (rozmiar AA, 4 szt.)
Temperatura pracy -10...+50°C
Temperatura przechowywania -20...70°C
Wilgotność 20...80%



Wyposażenie

Adapter WS-05 z wtykiem kątowym UNI-SCHUKO (CAT III 300V) WAADAWS05
Przewód 1,2m zółty zakończony wtykami bananowymi WAPRZ1X2YEBB
Przewód 1,2m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB
Przewód 1,2m niebieski zakończony wtykami bananowymi WAPRZ1X2BUBB
Krokodylek K02 (CAT III 1000V) WAKROYE20K02
Sonda ostrzowa czerwona z gniazdem bananowym (CAT IV 1000V) WASONREOGB1
Sonda ostrzowa niebieska z gniazdem bananowym (CAT IV 1000V) WASONBUOGB1
Futerał M6 na miernik i akcesoria WAFUTM6
Pasek do noszenia miernika WAPOZSZE4
Moduł radiowy OR-1 do transmisji danych WAADAUSBOR1
Hak do powieszenia miernika WAPOZUCH1
Instrukcja obsługi
Karta gwarancyjna
Certyfikat kalibracji
4 baterie R6
