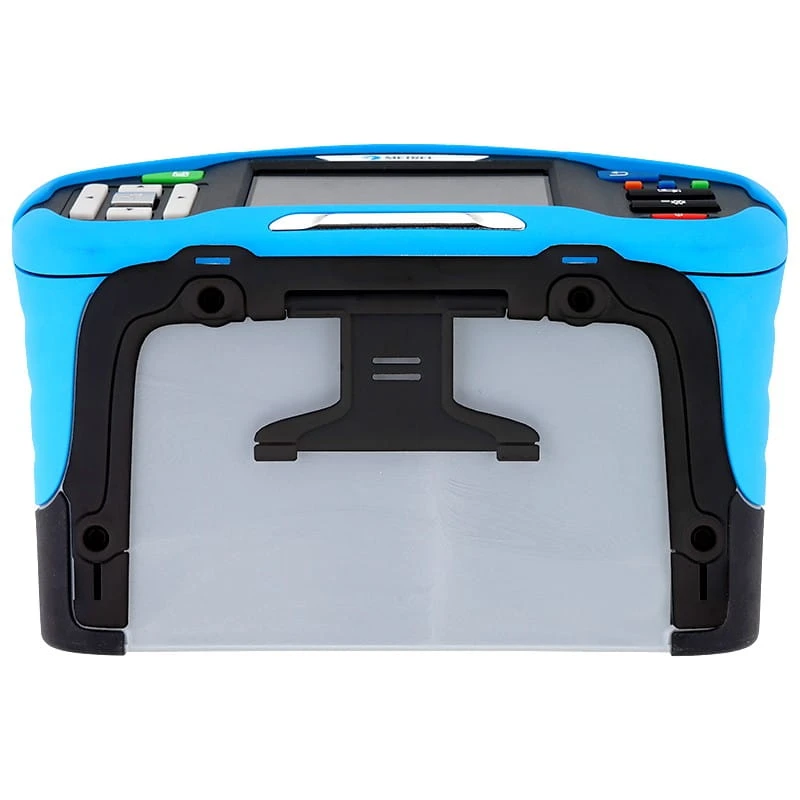

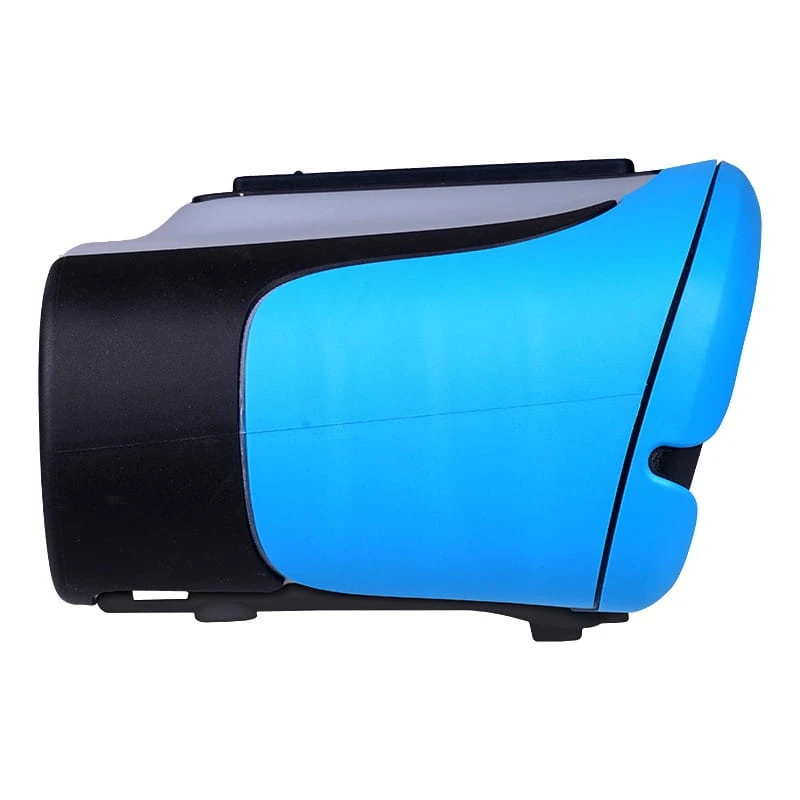

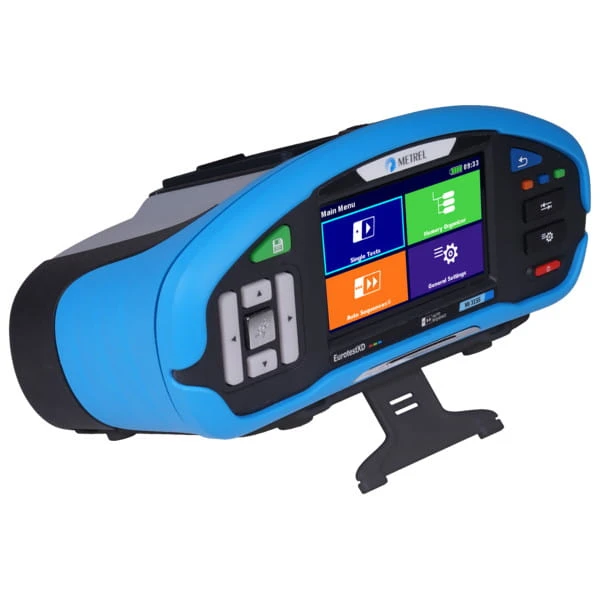

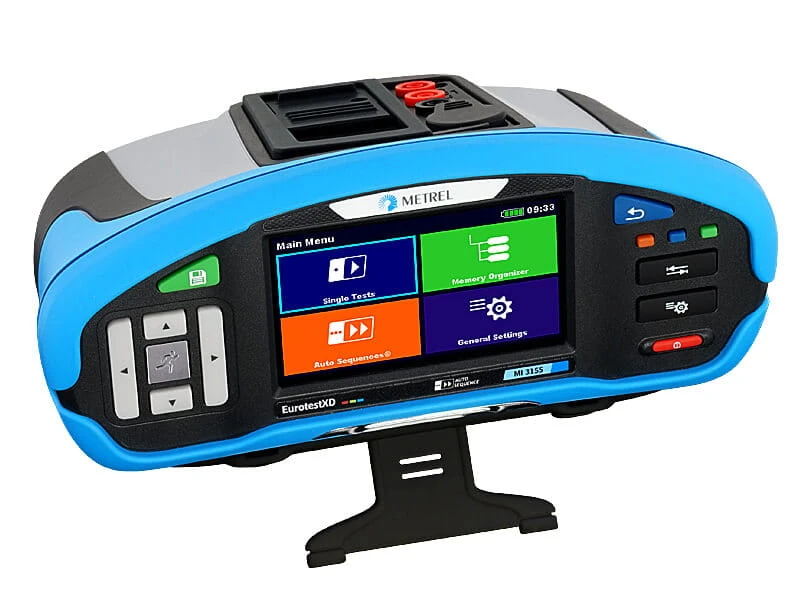

Miernik Metrel MI 3155 EurotestXD jest najnowszym flagowym modelem z najbardziej zaawansowanej technologicznie linii wielofunkcyjnych przyrządów pomiarowych. Został on specjalnie zaprojektowany z myślą o pomiarach obiektów przemysłowych. Elementami wyróżniającymi przyrząd MI 3155 spośród innych tego typu urządzeń są: ergonomiczny kształt, intuicyjny interfejs użytkownika, rozbudowany organizer pamięci, dowolnie programowalne testy automatyczne AutoSequence® oraz kolorowy, dotykowy ekran pozwalający na szybkie i intuicyjne sterowanie dostępnymi funkcjami. Tester wykonuje pomiary zgodnie z wymaganiami normy IEC/PN-EN 61557 oraz pozwala wykonywać pomiary w oparciu o wymagania norm powiązanych (np. IEC/PN-HD 60364-6 czy IEC/PN-HD 60364-4-41) czyli m.in. sprawdzanie wyłączników różnicowoprądowych RCD, pomiary impedancji linii i pętli zwarcia z użyciem 3 lub 4 przewodów pomiarowych czy pomiary rezystancji uziemienia. Wachlarz możliwości miernika uzupełniają funkcje takie jak: monitorowanie napięcia instalacji w trybie rzeczywistym, sprawdzenie kolejności następstwa faz, testowanie napięcia przebicia warystorów, kalkulacja współczynników PI/DAR, pomiar natężenia oświetlenia, pomiar czasu rozładowania, pomiary, sprawdzenie monitora stanu izolacji (IMD), pomiar prądu pierwszego uszkodzenia (ISFL), a także przewodnik po inspekcjach i oględzinach. Mierniki Metrel od ponad 60 lat są naczęściej wybieranymi rozwiązaniami m.in. do pomiarów instalacji.

Funkcje pomiarowe

• Pomiar impedancji uzwojeń transformatora metodą 4-przewodową
• Wysokoprecyzyjna ocena spodziewanego prądu zwarcia
• Trójprzewodowy pomiar rezystancji przewodu ochronnego (funkcja RPE) bez używania niewygodnych przewodów przedłużających
• Automatyczny pomiar rezystancji izolacji pomiędzy żyłami L-N, N-PE oraz L-PE (funkcja RIZO - WSZYSTKIE)
• Czteroprzewodowy pomiar ciągłości połączeń ochronnych i wyrównawczych
• Pomiar rezystancji izolacji napięciem DC od 50V do 2500V wraz z kalkulacją współczynników PI oraz DAR
• Test warystora
• Ciągłość przewodów ochronnych i wyrównawczych prądem 200mA DC ze zmianą polaryzacji
• Ciągłość przewodów ochronnych i wyrównawczych prądem 7mA
• Dwuprzewodowy lub trójprzewodowy pomiar impedancji pętli zwarcia (L-PE) bez wyzwolenia wyłącznika różnicowoprądowego RCD
• Pomiar napięcia dotykowego za pomocą zewnętrznej sondy P/S
• Dwuprzewodowy lub trójprzewodowy pomiar impedancji linii (L-L, L-N)
• Pomiar napięcia TRMS oraz częstotliwości w instalacjach 1-fazowych oraz 3-fazowych
• Pomiary impedancji linii/pętli zwarcia oraz wyłączników RCD w zakresie częstotliwości sieciowej z przedziału 16...400Hz
• Sprawdzenie kolejności następstwa faz
• Pomiar mocy oraz współczynnika THD (do 12 harmonicznej)
• Testowanie wyłączników różnicowoprądowych RCD (ogólnego przeznaczenia oraz selektywne, typu AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S)
• Pomiar rezystancji uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
• Pomiar rezystywności gruntu za pomocą adaptera Ro (opcja)
• Pomiar prądów obciążenia oraz prądów upływu (opcja)
• Pomiar prądu pierwszego uszkodzenia (ISFL) w układzie IT
• Testowanie urządzeń monitorujących stan izolacji (IMD) w układzie IT
• Tryb badania maszyn - wraz z pomiarem czasu rozładowania
• Pomiar natężenia oświetlenia (opcja)
• Pomiar impedancji pętli zwarcia z wysoką rozdzielczością (opcja)

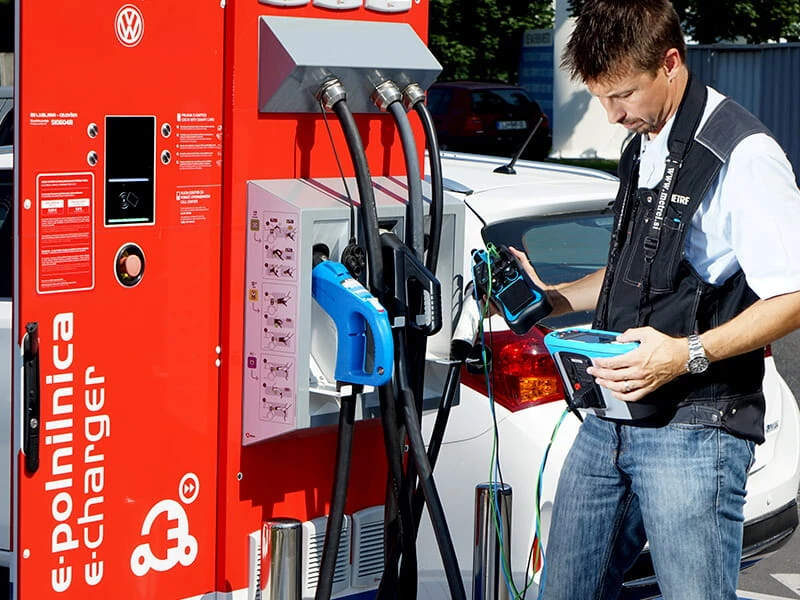

• Sprawdzanie bezpieczeństwa stacji ładowania pojazdów elektrycznych (opcja)
• Określanie lokalizacji obwodów (opcja)
• Obsługa skanerów kodów kreskowych i kodów QR (opcja)

Główne zalety

• Dowolnie programowalne automatyczne testy AutoSequence®
• Zaimplementowane gotowe testy AutoSequence® uzależnione od profilu przyrządu
• Zaimplementowane testy zautomatyzowane dla różnych układów sieci
• Asystent przeprowadzania inspekcji
• Asystent przeprowadzania oględzin
• Scenariusze inspekcji oraz oględzin użytkownika
• Automatyczne testy dla stacji ładowania pojazdów elektrycznych (EVSE)
• Oględziny oraz sprawdzenie funkcjonalne maszyn elektrycznych
• Wbudowane ekrany pomocy ze schematami pomiarowymi
• Wbudowane charakterystyki zabezpieczeń nadprądowych
• Monitorowanie napięć instalacji w czasie rzeczywistym
• Automatyczna zmiana polaryzacji przy pomiarze ciągłości
• Zautomatyzowana procedura testowania wyłączników RCD (RCD AUTO)
• Zautomatyzowana procedura pomiaru impedancji (Z AUTO)
• Łatwa filtracja przydatnych funkcji za pomocą filtra grup zastosowań
• Wbudowana ładowarka oraz akumulator w wyposażeniu standardowym
• Wbudowany moduł Bluetooth® do komunikacji z komputerami PC oraz urządzeniami z systemem Android
• Oprogramowanie Metrel ES Manager dla komputerów PC pozwalające na szybką obróbkę danych i tworzenie raportów
• Opcjonalne oprogramowanie aMESM dla urządzeń z systemem Android do szybkiej komunikacji z przyrządem.

Zastosowanie

• Odbiorcze oraz okresowe badania bezpieczeństwa instalacji elektrycznych niskiego napięcia w układach sieci TT, TN oraz IT
• Badanie bezpieczeństwa instalacji jednofazowych oraz trójfazowych
• Czynności konserwacyjne maszyn lub instalacji elektrycznych
• Badanie bezpieczeństwa instalacji niskiego napięcia
• Czynności konserwacyjne i badanie instalacji odgromowych
• Badanie instalacji o różnych częstotliwościach znamionowych (14-500Hz)
• Wykonywanie pomiarów na placach budowy
• Testowanie bezpieczeństwa maszyn i rozdzielnic elektrycznych
• Wykonywanie pomiarów instalacji medycznych pracujących w układzie IT
• Testowanie bezpieczeństwa instalacji zasilanych z agregatów stacjonarnych lub mobilnych (w tym np. instalacje wozów pożarniczych czy wozów wojskowych)
• Testowanie stacji ładowania pojazdów elektrycznych (EVSE)
• Zaawansowana diagnostyka izolacji

CIĄGŁOŚĆ

REZYSTANCJA IZOLACJI

RCD

IMPEDANCJA

NAPIĘCIE

PRĄD

REZYSTANCJA UZIEMIENIA

MOC

HARMONICZNE

PRĄD PIERWSZEGO USZKODZENIA (ISFL)

TEST IMD

NATĘŻENIE OŚWIETLENIA

CZAS ROZŁADOWANIA

DANE OGÓLNE

1 Prąd pomiarowy 1 mA ... 3 mA
2 Prąd progowy 1 mA
3 Itest = 20 A przy 230 V; 16 ... 400 Hz
4 Itest MAKS = 0.5 x IΔN
5 UOC < 30 VAC, ISC < 30 mA, f = 15 Hz

Funkcjonalność
PN-EN 61557
DIN 5032

Inne normy odniesienia
IEC/EN/PN-HD 60364-4-41
IEC/EN/PN-HD 60364-6
IEC/PN-EN 61008
IEC/PN-EN 61009
BS 7671
AS/NZ 3017

Kompatybilność elektromagnetyczna (EMC)
IEC/PN-EN 61326-1

Bezpieczeństwo
IEC/PN-EN 61010-1
IEC/PN-EN 61010-031
IEC/PN-EN 61010-2-030
IEC/PN-EN 61010-2-032

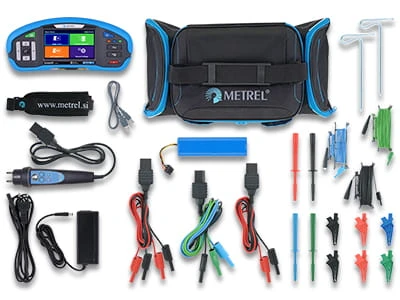

Wyposażenie

• Miernik MI 3155 EurotestXD
• Pakiet akumulatorów 8800 mAh
• Zasilacz 12V/3A
• Wtyczka commander, 1.5 m  A1314
• Przewód pomiarowy, 4-żyłowy, 1.5 m
• Przewód pomiarowy, 3-żyłowy, 1.5 m
• Przewód pomiarowy, 2-żyłowy, 2,5 kV, 1.5 m
• Sondy ostrzowe - 4 szt. (czarna, niebieska, zielona, czerwona)
• Sondy krokodylkowe - 6 szt. (czarne - 2 szt. niebieska - 1 szt., zielona - 1 szt., czerwone - 2 szt.)
• Zestaw do pomiaru rezystancji uziemienia - 20 m
• Przewód USB
• Bezpieczny futerał na przyrząd i akcesoria
• Pasek transportowy
• Licencja oprogramowania Metrel Electrical Safety Manager w wersji ADVANCED
• Oprogramowanie Metrel Metrel Electrical Safety Manager na płycie CD
• Aplikacja Metrel aMESM Android
• Skrócona instrukcja obsługi w formie drukowanej
• Pełna instrukcja obsługi w formie elektronicznej na płycie CD
• Świadectwo wzorcowania

Metrel Electrical Safety Manager to uniwersalne oprogramowanie dedykowane szerokiej gamie mierników firmy Metrel: testerom bezpieczeństwa elektrycznego, testerom maszyn i urządzeń, i testerom przemysłowym. Interfejs użytkownika został zunifikowany z przyrządami firmy Metrel. Pozwala wstępną obróbkę, podgląd i edycję wyników pomiarowych oraz generowanie profesjonalnych raportów pomiarowych. W zależności od modelu czy typu urządzenia, program pozwala na tworzenie AUTOSEKWENCJI, niestandardowych lub pojedynczych testów, które można zintegrować ze strukturami pomiarowymi i przesłać do miernika.

Dzięki oprogramowaniu MESM pobrane wyniki pomiarów można podejrzeć, analizować, edytować i ostatecznie wygenerować profesjonalny raport pomiarowy, gotowy do wydruku. Wygląd raportów jest zgodny z wymaganiami państwowych norm i organizacji regulacyjnych, użytkownik może w prosty sposób wypełnić wymagane pola, a program automatycznie uzupełnia raport wynikami pomiarowymi. Oprogramowanie jest w pełni kompatybilne z nową generacją mierników Metrel, poczynając od modeli CE MultitesterXA oraz EurotestXC. Zapewnia również ograniczoną funkcjonalność w przypadku poprzedniej generacji urządzeń jak EurotestXE czy EurotestCombo.

Uniwersalna platforma dla szerokiej gamy przyrządów Metrel: Oprogramowanie dostępne na system Windows dla większości nowych mierników Metrel
Edytor wielopoziomowej struktury pomiarów: Struktura instalacji może zostać stworzona wcześniej na komputerze PC i następnie przesłana w prosty sposób do urządzenia
Edytor pomiarów: Pozwala zdefiniować testy wewnątrz struktury zarówno ze wszystkimi jak i podrzędnymi parametrami
Edytor AUTOSEKWENCJI: Łatwe i szybkie przygotowanie niestandardowych testów automatycznych
Kreator raportów: Pozwala na automatyczne tworzenie profesjonalnych raportów pomiarowych zawierających wizualną inspekcję mierzonego obiektu i wyniki w formie czytelnej tabeli
Wielojęzyczne raporty zgodne z lokalnymi normami i regulacjami: Program jak i raporty są dostępne w wielu językach
Eksport wyników: Wyniki mogą zostać wyeksportowane do innych programów w formie tekstowej (.csv) lub .xml
