Metrel MI 3201 TeraOhm Plus Miernik izolacji 5kV
Cena regularna:
7 378,77 zł
Cena regularna:
5 999,00 zł
towar niedostępny
dodaj do przechowalni
0
Opis

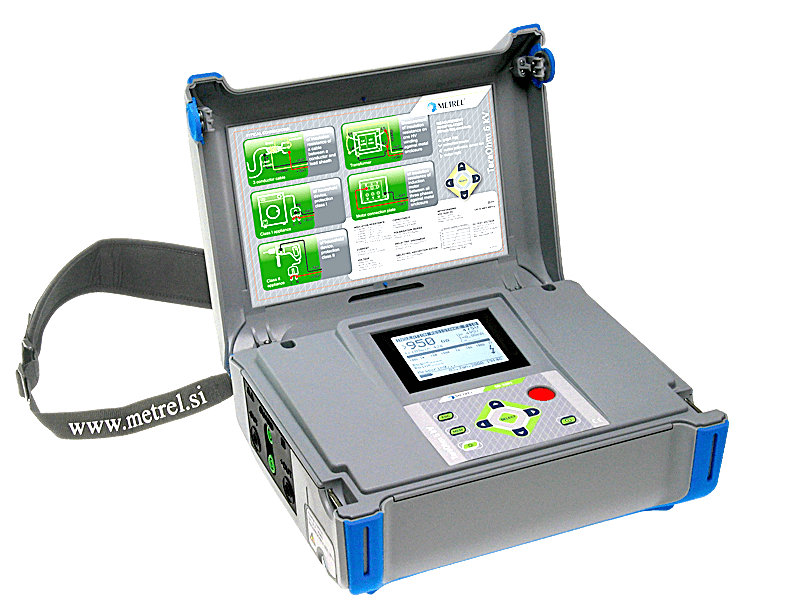

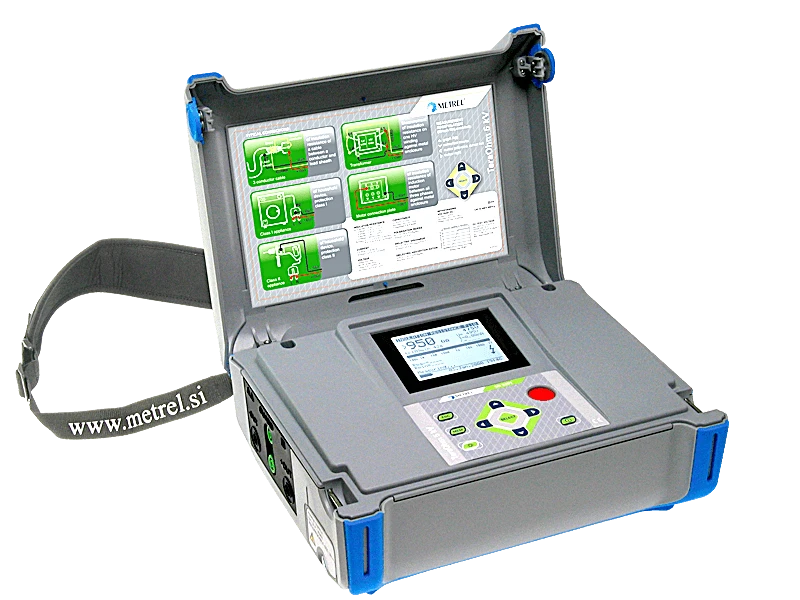

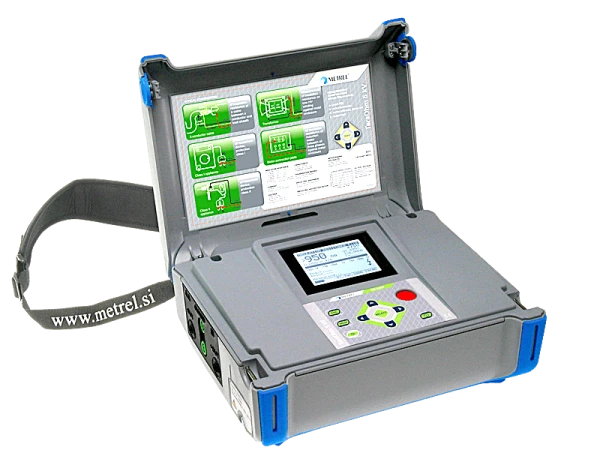

Nowy tester rezystancji izolacji Metrel MI 3201 TeraOhm 5 kV Plus jest przenośnym urządzeniem zaprojektowanym do pomiarów rezystancji izolacji z użyciem wysokich napięć testowych DC do 5 kV. MI 3201 TeraOhm 5 kV Plus pozwala na pomiar rezystancji izolacji do 10TΩ, test napięciem rosnącym krokowo, test narastającym napięciem, obliczanie PI, DD i DAR oraz pomiar pojemności. Duży ekran LCD pozwala na wyświetlenie wykresu R(t) w czasie rzeczywistym. Wyniki pomiarowe mogą zostać zapisane i przesłane do komputera PC przez połączenie USB lub RS232 za pomocą oprogramowania HVLink PRO oferowanego opcjonalnie. Wysokiej jakości urządzenie, ekranowane przewody pomiarowe oraz akcesoria w zestawie pozwalają na szybkie i efektywne wykonanie pomiaru rezystancji izolacji.
Cechy
- Pomiar rezystancji izolacji do 10TΩ Napięcie pomiarowe: dc 250 V do 5 kV skokowo co 25 V
- Pomiar wskaźników PI, DAR, DD
- Test skokowy napięciem mierzony pięcioma odrębnymi napięciami ustalanymi proporcjonalnie do wybranego zakresu napięcia pomiarowego
- Wykres rezystancji izolacji R(t) tworzony w czasie rzeczywistym
- Prąd zwarciowy 5mA
- Automatyczne rozładowanie pojemnościowych obciążeń
- Pomiar pojemności do 50µF
- Porty komunikacyjne RS232 i USB
- Kompatybilne oprogramowanie TeraLink dla komputerów PC z systemami Windows
Zwróć szczególnie uwagę na
- Wysoką ochronę przed zakłóceniami dzięki wbudowanym filtrom i ekranowanym przewodom dołączonym w standardzie
- Programowany timer
- Test wytrzymałości dielektrycznej przy ustalanym prądzie upływowym do 5 mA
- Profesjonalne oprogramowanie TeraLink PRO dla komputerów PC z systemami Windows
- Zasilanie sieciowe lub bateryjne
Funkcje pomiarowe
- Pomiar rezystancji izolacji
- Pomiar rezystancji izolacji skokowo narastającym napięciem
- Test wytrzymałości izolacji
- Test diagnostyczny (PI, DD, DAR)
- Tworzenie wykresu R(t)
- Pomiar pojemności
- Pomiar napięcia
- Pomiar częstotliwości
Funkcje użytkowe
- Zakres pomiarowy do 10 TΩ
- Szeroki zakres napięć testowych DC: Od 250 V do 5000 V skokowo co 25 V
- Narastające napięcie: Pomiar izolacji ustalonym napięciem narastająco od 250 V do 5 kV oraz ustalaną wartością progową prądu pomiarowego
- Napięcie krokowe: Pomiar rezystancji izolacji z 5 nieciągłymi proporcjonalnie ustawianymi napięciami pomiarowymi z programowanym czasem trwania kroku
- Automatyczny pomiar: Obliczanie współczynnika PI, DD, DAR z automatycznym zakresem rezystancji. Wszystkie dane zostają wyświetlone po zakończeniu pojedynczego pomiaru
- Gniazdo GUARD: Eliminowanie potencjalnych upływowych prądów powierzchniowych
- Wyszukiwanie uszkodzeń: W pełni programowalne napięcie krokowe oraz funkcje wytrzymałości napięcia pomagają w diagnostyce uszkodzeń izolacji
- Wykres R(t): Przedstawienie rezystancji w funkcji czasu w formie wykresu ilustrującego reakcję materiału izolacyjnego na zastosowane napięcie pomiarowe
- Timer: Programowalny licznik od 1 s do 100 min
- Automatyczne rozładowanie obiektów po pomiarze
- Szybki pomiar: Prąd 5 mA do szybkiego ładowania obciążenia pojemnościowego
- Dokładność: Wybieralne filtry tłumienia oraz ekranowane przewody pomiarowe w standardzie zapewniają wysoką dokładność pomiaru
- Bezpieczeństwo: Stopień ochrony CAT IV / 600 V
- Zasilanie: Zasilanie sieciowe z wbudowaną ładowarką i zestawem akumulatorków NiMH
- Mobilność: Mała masa (5.5 kg) i forma “walizki” zapewniają łatwe przenoszenie urządzenia
Zastosowanie
- Sprawdzanie rezystancji izolacji maszyn wirujących, kabli, transformatorów, generatorów WN, ograniczników przepięć
- Okresowe testowanie i konserwacja linii produkcyjnych
- Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
- Pomiary diagnostyczne
| Rezystancja izolacji | Zakres | Dokładność |
| 0.12 MΩ ÷ 10 TΩ | ±(5%wartości wskazanej + 3 cyfry) | |
| Zakres napięcia pomiarowego (dc) | do 5500V skokowo co 25V |
±(3%w.w. + 3 V) |
| Programowany timer | 1s do 30 minut | |
| Wytrzymałość dielektryczna | 0 ÷ 5000 V | ±(10%w.w. + 20 V) |
| Zakres prądu upływowego | 0 ÷ 5.5 mA | ±(3%w.w. + 3 cyf.) |
| Zakres napięcia ac/dc | 0 ÷ 600 V | ± (3 % w.w. + 4 V) |
| Zakres pojemności | 0 ÷ 50µF | ± (5 % w.w. + 4 nF) |
| Zakres wskaźnika (PI) | 0 ÷ 99.9 | ± (5 % w.w. + 2 cyfry) |
| Zakres wskaźnika rozładowania dielektryka (DD) |
0 ÷ 99.9 | ± (5 % w.w. + 2 cyfry) |
| Wskaźnik absorpcji dielektryka (DAR) | 0 ÷ 99.9 | ± (5 % w.w. + 2 cyfry) |
Dane ogólne
| Wydruk protokołu | Tak |
| Wyświetlacz | graficzny LCD z podświetleniem |
| Pamięć | ok. 1000 wyników pomiarów z zapisem czasu i daty |
| Podłączenie do komputera | USB |
| Normy | PN-EN61557-2, PN-EN61326 klasa B, PN-EN61010-1 (przyrząd), PN-EN61010-031 |
| Stopień szczelności | IP 44 |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | CAT IV 600 V |
| Temperatura pracy | -10°C - 50°C |
| Temperatura składowania | -20°C - 70 °C |
| Wilgotność względna pracy | 10% - 90% |
| Wilgotność względna składowania | < 80% |
| Zasilanie | bateryjne: 7.2V DC (6 x 1.2V NIMH, IEC LR20, wymiar D) sieciowe: 90 - 260V AC, 45-65Hz |
| Wymiary (wys. x szer. x gl.) | 310 x 130 x 250 (mm) |
| Masa | 3 kg (z bateriami) |
NORMY
Funkcjonalność:
PN-EN 61557-2
Kompatybilność elektromagnetyczna:
PN-EN 61326 Klasa B
Bezpieczeństwo:
PN-EN 61010-1
PN-EN 61010-031

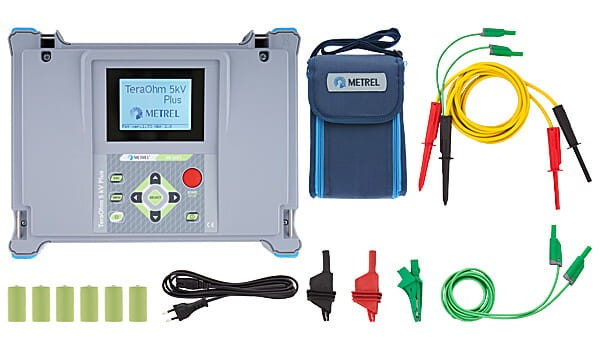

Wyposażenie
- Przyrząd TeraOhm 5 kV Plus
- Futerał
- Przewód zasilający
- Ekranowany przewód pomiarowy z końcówką 10 kV, czarny, 2 m
- Ekranowany przewód pomiarowy z końcówką 10 kV, czerwony, 2 m
- Krokodylki 10 kV, 2 szt. (czarny, czerwony)
- Przewód pomiarowy do gniazda GUARD, zielony, 2 m
- Krokodylek, zielony
- 6 akumulatorków x 1.2 V NiMH, typ C
- Instrukcja obsługi
- Świadectwo wzorcowania
