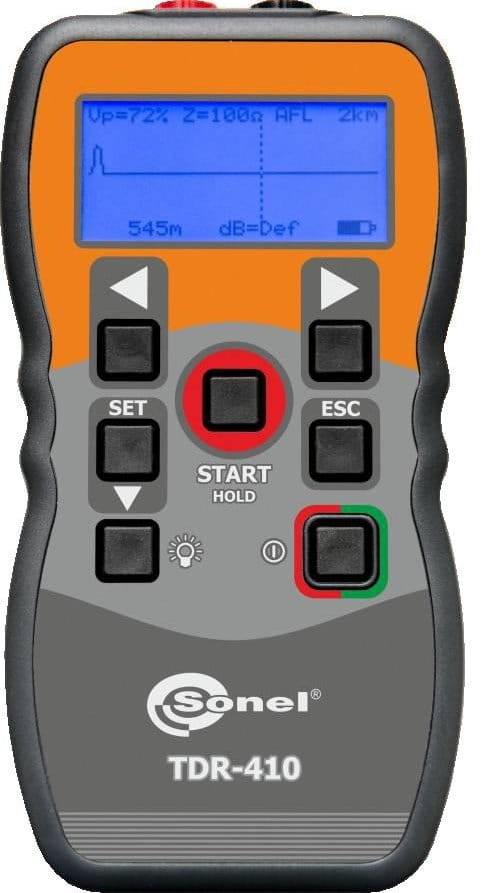

TDR-410 Reflektometr SONEL
Cena regularna:
4 918,77 zł
Cena regularna:
3 999,00 zł
towar niedostępny
dodaj do przechowalniOpis
Lokalizacja uszkodzeń kabli metalowych, reflektometr Sonel TDR-410
- Lokalizacja uszkodzeń kabli energetycznych
- Lokalizacja uszkodzeń miedzianych kabli telekomunikacyjnych
- Lokalizacja uszkodzeń kabli współosiowych
- Lokalizacja uszkodzeń okablowania infrastrukturalnego
- Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
- Graficzny obraz uszkodzenia kabla wraz z automatycznym wskazaniem odległości do miejsca usterki na ekranie
- Automatyczny lub manualny tryb pracy:
- funkcja automatycznej lokalizacji uszkodzenia (AFL)
- tryb pracy z ręcznym wyborem zakresu i czułości
- pojedynczy pomiar wyzwalany ręcznie lub skanowanie ciągłym - 11 dostępnych zakresów pomiarowych od 7 m do 4000 m wybieranych w trybie manualnym lub dobieranych automatycznie
- Maksymalna długość wykonywanego pomiaru: do 4000 m z jednego końca kabla
- „Strefa martwa” pomiaru ograniczona do 0,5 m
- Wyświetlacz LCD 2,5” z podświetleniem
- Skanowanie automatyczne lub wyzwalanie ręczne pomiaru
- Czułość ustawiana ręcznie lub dopasowana automatycznie
- Regulacja dopasowania impedancyjnego
- Regulacja współczynnika propagacji od 1% do 99%
- Szczelna i wytrzymała mechanicznie obudowa
- Niewielkie wymiary i waga
Zakresy pomiarowe | 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km |
Wybór zakresu | manualny lub automatyczny |
Rozdzielczość | ok. 1% wybranego zakresu |
Dokładność pomiaru | 1% zakresu |
Czułość | min. 3 pikseli na odbiciu od uszkodzenia w odległości 4 km na kablu miedzianym 0,6mm |
Współczynnik propagacji | 1% … 99% lub 2,5 … 148,5 m/μs |
Impuls wyjściowy | 5 Vp-p (obwód otwarty) |
Impedancja wyjścia | regulowana - 25, 50, 75 i 100Ω |
Szerokość impulsu wyjścia | 3 ns … 3 μs (automatyczna przy wyborze zakresu) |
Tryb skanowania | pomiar pojedynczy lub ciągły (2 pomiary na sekundę) |
Generator sygnału akustycznego | 810 ... 1110 Hz |
Zasilanie | 4 x baterie alkaliczne 1,5V typu AA lub 4 x akumulatory NiMH AA |
Czas pracy z kompletu baterii | 30 godzin skanowania ciągłego |
Auto-wyłącznik | po 1, 2, 3, 5 min. lub nieaktywny |
Wyświetlacz | LCD 64 x 128 pikseli z podświetleniem |
Temperatura pracy | -10 °C … +50 °C |
Temperatura składowania | -20 °C … +70 °C |
Wymiary | 165 x 90 x 37mm |
Masa | 350 g |
Zabezpieczenie prądowe | 250 V AC |
Normy bezpieczeństwa | IEC61010-1; EN 60950, EMC BS/EN 61326-1 |
Obudowa | IP54 |

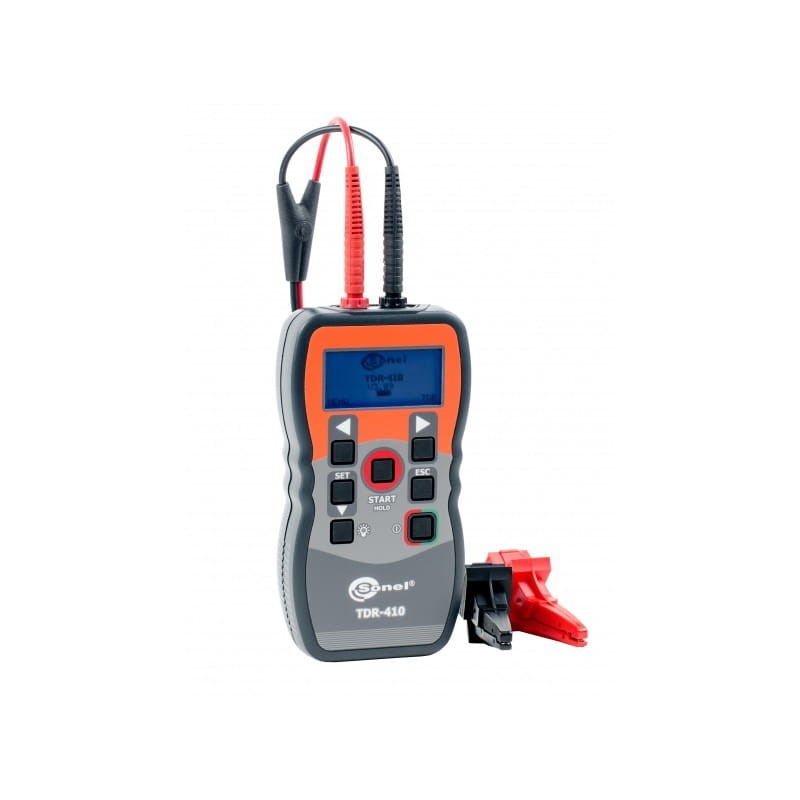

Wyposażenie
- Przewód 60 cm podwójny zakończony wtykami bananowymi (WAPRZ0X6DZBB)
- Krokodylek czerwony (WAKRORE20K02)
- Krokodylek czarny (WAKROBL20K01)
- Futerał z paskiem (WAFUTM2)
- Baterie alkaliczne 1,5V typu AA – 4 szt.
