Uniwersalny drążek izolacyjny UDI-B
towar niedostępny
dodaj do przechowalniOpis

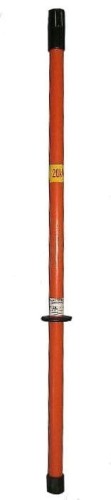

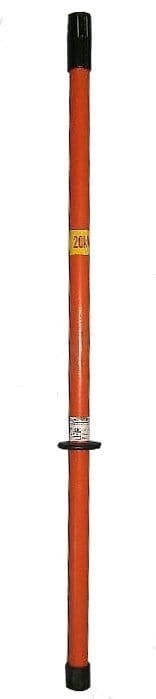

Uniwersalny drążek izolacyjny UDI-B.
Uniwersalny drążek izolacyjny UDI-B (w zależności od napięcia znamionowego) jest przeznaczony do obsługi elektroenergetycznych urządzeń niskiego, średniego lub wysokiego napięcia. Służy on do ochrony przed porażeniem elektrycznym przez odizolowanie użytkownika od urządzeń elektroenergetycznych będących pod napięciem.

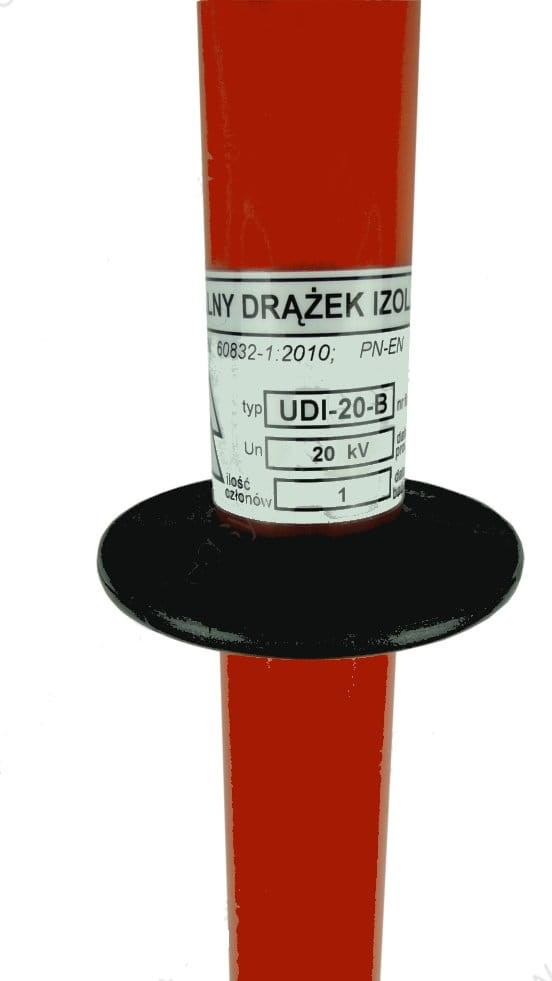

Drążek wykonany jest z rury szkłoepoksydowej wypełnionej pianką poliuretanową o wysokiej wytrzymałości mechanicznej i elektrycznej. Drążek jest barwiony na kolor pomarańczowy. Głowica drążka oraz ogranicznik części chwytowej wykonane są z tworzywa izolacyjnego. Nasadka zaślepiająca drążek od spodu wykonana jest z gumy
odpornej na udary mechaniczne. W zależności od napięcia znamionowego, drążek wykonywany jest jako jednolity lub wieloczłonowy. Złącza drążka wieloczłonowego wykonane są z tworzywa o wysokiej wytrzymałości mechanicznej i elektrycznej. Każdy drążek jest zaopatrzony w głowicę systemu UDI, która służy do mocowania w drążku dowolnego elementu roboczego lub wskaźnika.
Z uniwersalnym drążkiem izolacyjnym UDI-B współpracują wyroby:
- zacisk fazowy uziemiacza przenośnego posiadający uchwyt przystosowany do bezpośredniego
mocowania w głowicy drążka (np. WT-P),
- zaczep manewrowy ZO służący do obsługi odłączników nie wyposażonych w napęd mechaniczny,
zaczep manewrowy ZU służący do zakładania i zdejmowania uziemiacza przenośnego, którego zacisk
fazowy nie jest bezpośrednio mocowany w głowicy drążka oraz zaczep manewrowy ZL służący do
zdejmowania uziemiaczy przenośnych lekkich,
- chwytak manewrowy ChM służący do wkładania i wyjmowania wkładek bezpiecznikowych,
- wskaźniki wysokiego napięcia służące do sprawdzania obecności napięcia,
- jednobiegunowe uzgadniacze faz,
- dwubiegunowe uzgadniacze faz.

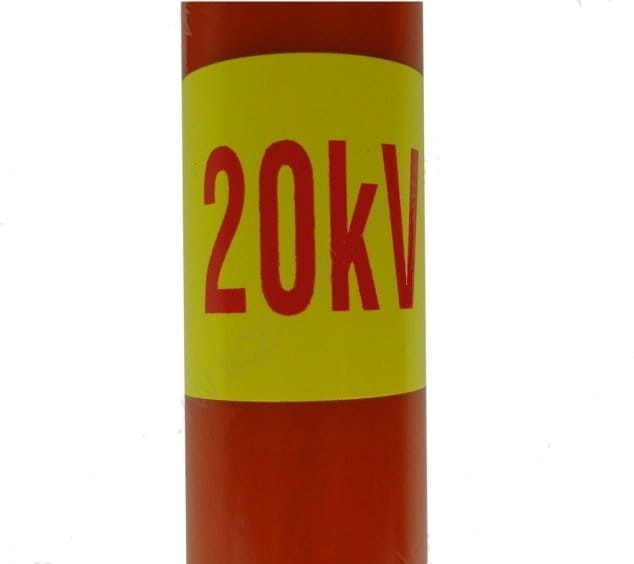

Przy zamawianiu drążków izolacyjnych należy podać symbol drążka określający napięcie znamionowe np.: UDI-10-B. Wymiarem standardowym drążka jest wymiar L min – minimalny. Przy zamawianiu innych długości drążka niż standardowa, należy dobrać długość z zakresu minimalnej i maksymalnej długości całkowitej z dopuszczalną gradacją, co dziesięć centymetrów. Opakowanie jednostkowe stanowi pokrowiec z tkaniny powlekanej wodoodpornej.
