WG 507 Udarowy Miernik Uziemienia
Opis

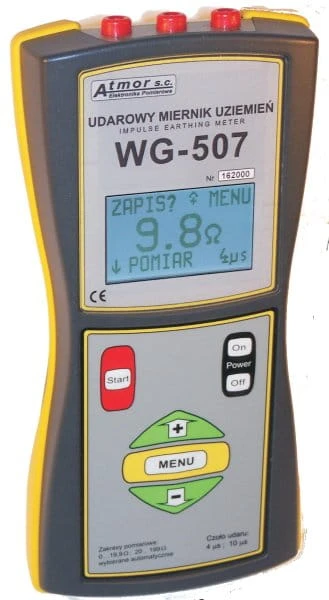

Miernik WG-507 jest udoskonaloną i zaopatrzoną w pamięć wersją mierników serii WG-407, 307 i służy do pomiaru impedancji uziemienia w warunkach zbliżonych do takich, jakie występują podczas wyładowań atmosferycznych.
Miernik WG - 507 jest przeznaczony do pomiarów impedancji udarowej uziemień przy udarach o parametrach czasowych zbliżonych do tych jakie występują podczas wyładowań atmosferycznych i umożliwia dobrą ocenę przydatności uziemień do celów ochrony odgromowej. Umożliwia on wybór czasu narastania czoła impulsów pomiarowych o wartości 4 µs oraz 10 µs, które są zgodne z normami PN-E-04060, PN-EN 62475 oraz PN-EN 62305. Pomiary uziemień mogą być przeprowadzane bez rozłączania zacisków kontrolnych. Jest to bardzo ważne zwłaszcza w przypadku linii przesyłowych, gdzie uziemienia słupów mogą być mierzone bez rozłączania przewodów uziemiających od konstrukcji słupa, a więc bez wyłączania linii z eksploatacji.
Miernik WG-507 realizuje pomiar przy prądzie ok. 1A i napięciu ok. 1000 V zgodnie z definicją impedancji uziemienia przyjętej w PN-EN 62305 jako" ...stosunek wartości szczytowej napięcia na uziomie do szczytowej wartości przepływającego w nim prądu, które na ogół nie występują jednocześnie... "
Dwa zakresy pomiarowe wybierane auomatycznie |
0 - 19,9 Ω 20 - 199 Ω |
Dokładność pomiaru: - błąd podstawowy nie większy niż - błąd całkowity wskazań nie większy niż |
2,5 % 5,0 % |
Zasilanie | 4 akumulatory Ni-MH (AA) umieszczone w obudowie miernika. Łącznie: 4,8 V, 1500…2000 mAh |
Liczba pomiarów z jednokrotnego ładowania akumulatorów |
Ponad 1000 |
Podświetlany wyświetlacz graficzny | 64 x 128 pikseli |
Wymiary | 100 x 210 x 40 mm |
Masa | 0,4 kg |
Masa z sondami i przewodami | 3,7 kg |
Gwarancja | 24 miesiące |
Miernik w zestawie jest dostarczany wraz z torbą transportową, zestawem akumulatorków, a także instrukcją z kartą gwarancyjną.

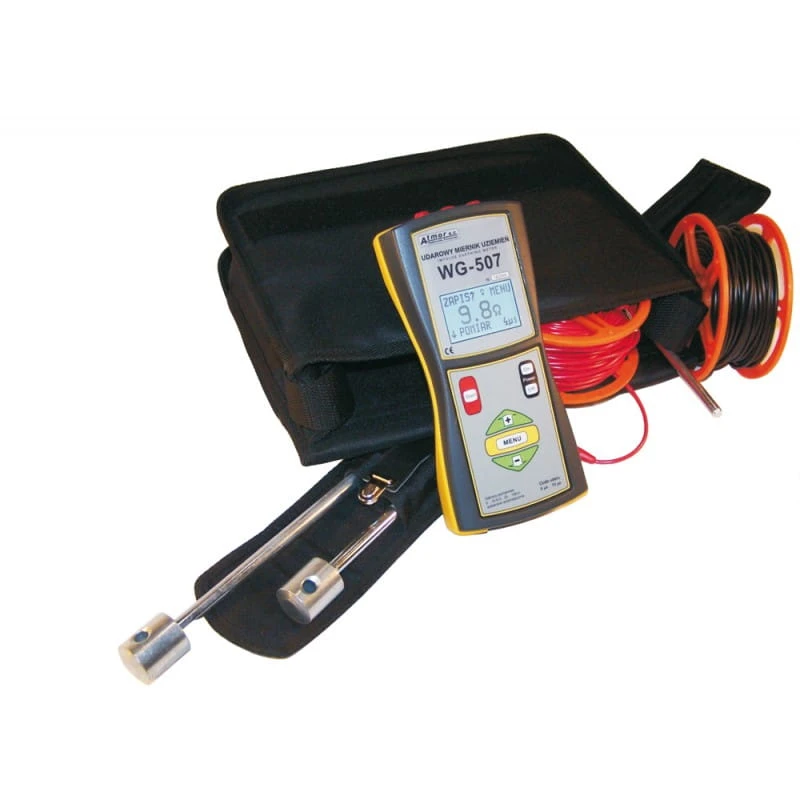

W skład zestawu standardowego miernika Atmor WG-507 z wyposażeniem wchodzą:
- Miernik uziemień WG-507
- Torba transportowa

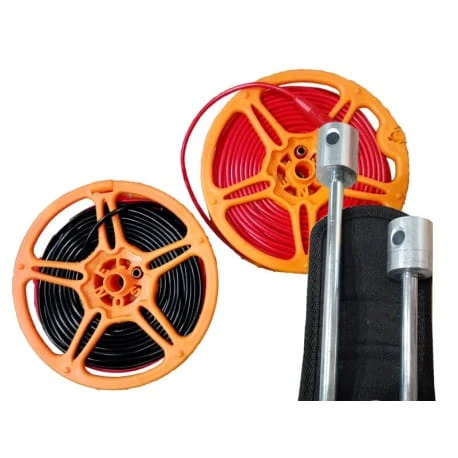

- 3 przewody pomiarowe (40 m, 30 m, 2 m) na 2 szpulach
- 2 sondy standardowe sondy pomiarowe w specjalnym pokrowcu
- 3 krokodylki o dużym rozwarciu szczęk
- Stalowy sworzeń - do wyjmowania sond z gruntu
- Instrukcja obsługi wraz z kartą gwarancyjną
- Protokół sprawdzenia miernika przez producenta
Wyposażenie opcjonalne zawiera:
- Dodatkowe sondy pomiarowe BIG w pokrowcu (2 sondy w rozmiarze większym niż sondy standardowe)
- Ładowarka akumulatorków
Właściwości miernika udarowego określenie właściwości uziemienia w warunkach zbliżonych do takich, jakie występują podczas odprowadzania prądów wyładowań atmosferycznych do gruntu pomiar impedancji wypadkowej uziemienia bez rozłączania zacisków kontrolnych, co bardzo istotnie skraca czas pomiaru i ułatwia jego realizację, zwłaszcza jeżeli dostęp do zacisków jest utrudniony, a także nie naraża połączenia uziomu z przewodem odprowadzającym na uszkodzenia mechaniczne oraz zapewnia ciągłość ochrony odgromowej w czasie pomiaru możliwość oceny ciągłości połączeń przewodów uziemiających z uziomem mimo braku rozłączania zacisków kontrolnych wykonywanie pomiarów uziemień słupów linii elektroenergetycznych bez konieczności wyłączania jej z ruchu dwie prędkości narastania zbocza do wyboru (4 ms lub 10 ms umożliwiają ocenę udziału składowej reaktancyjnej w impedancji uziemienia prostota obsługi: autokalibracja, automatyczny wybór zakresu pomiarowego; pomiar sprowadza się do włączenia zasilania i naciśnięcia jednego przycisku zapisywanie, odczytywanie i kasowanie wyników pomiarów w pamięci miernika wbudowane układy testujące pozwalają nakontrolę poprawności pomiaru: rezystancję zastosowanych sond, ciągłości obwodu i stanu naładowania baterii; na wyświetlaczu pojawiają się odpowiednie komunikaty odporność na zakłócenia o częstotliwości sieciowej, a także zakłócenia wysokoczęstotliwościowe mała masa przyrządu
