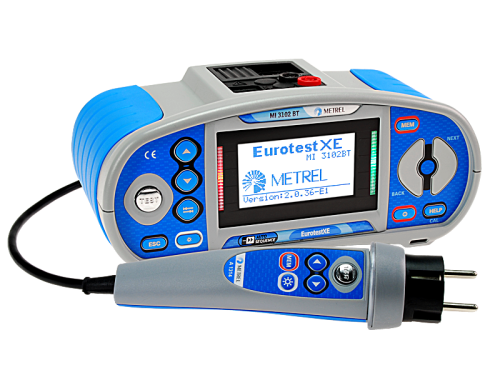

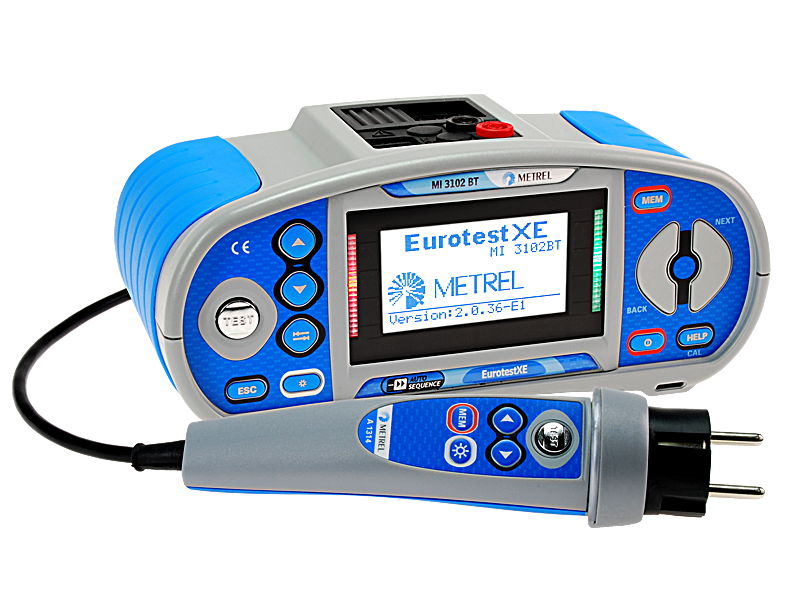

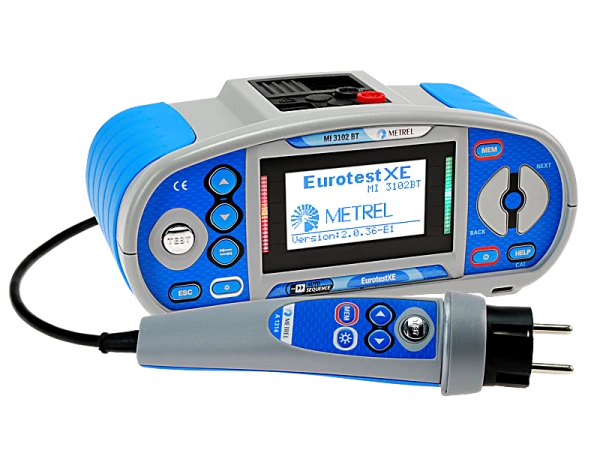

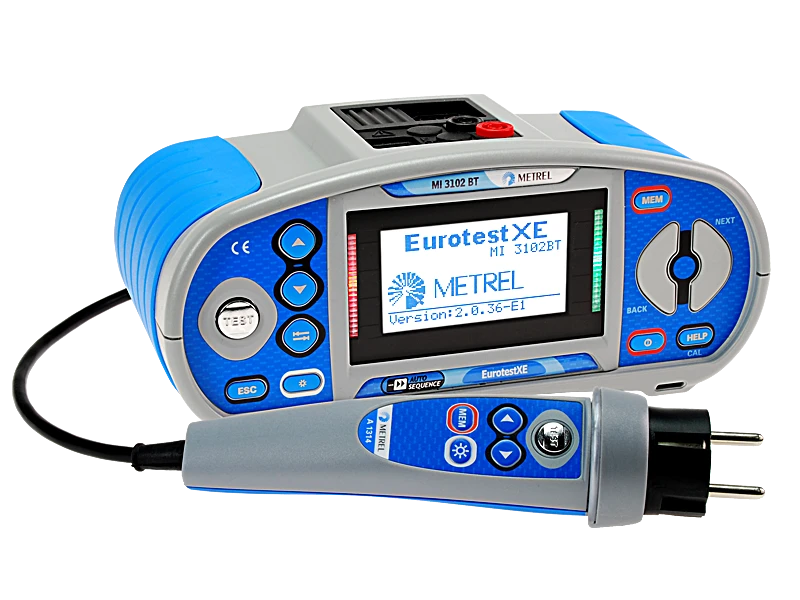

MI 3102 BT Miernik Wielofunkcyjny METREL EUROTEST

MI3102BT EurotestXE Wielofunkcyjny miernik instalacji

Przyrząd posiada zaimplementowany tryb AUTO SEQUENCE®, pozwalający na zautomatyzowanie pomiarów w sieciach w układzie TN, TT oraz IT (ISFL, IMD).

Funkcje pomiarowe

• Rezystancja izolacji z napięciem DC od 50 V do 1000 V
• Ciągłość przewodów PE z prądem pomiarowym 200 mA DC ze zmianą polaryzacji
• Ciągłość przewodów PE z prądem pomiarowym 7 mA DC bez wyzwalania wyłączników RCD
• Impedancja linii/pętli zwarcia
• Impedancja pętli bez wyzwolenia wyłącznika RCD
• Napięcie i częstotliwość TRMS
• Kolejność następstwa faz
• Moc i harmoniczne
• Pomiar wyłączników RCD (ogólny i selektywny, typ AC, A, F, B, B+)
• Rezystancja uziemienia: 3 przewodowo i metodą 2 cęgową (opcja: A 1018 + A 1019)
• Rezystywność gruntu (opcja: Ro-adapter)
• Prąd upływu TRMS i prąd obciążenia (opcja: A 1019)
• Test pierwszego prądu uszkodzeniowego (ISFL)
• Test urządzeń monitorowania izolacji (IMD)
• Natężenie oświetlenia (opcja: A 1172/A 1173)

Cechy użytkowe

• Predefiniowane AUTO SEKWENCJE®:
  Auto TT (U, Zln, Zs, Uc)
  Auto TN/RCD (U, Zln, Zs, Rpe)
  Auto TN (U, Zln, Zlpe, Rpe)
  Auto IT (U, Zln, Isc, Isfl, IMD)
• Pomiar mocy i analiza harmonicznych
• Wbudowane ekrany pomocy
• Wbudowane tabele zabezpieczeń: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm
• Monitorowanie w czasie rzeczywistym wszystkich 3 napięć
• Automatyczna zmiana polaryzacji przy pomiarze ciągłości
• Brak wyzwolenia RCD: Pomiar impedancji pętli zwarcia bez wyzwalania wyłączników różnicowoprądowych
• Wbudowana ładowarka i akumulatorki w standardzie
• Auto RCD: Automatyczny pomiar RCD
• Komunikacja Bluetooth z PC, tabletami i smartfonami z systemem Android
• Program PC EuroLink PRO dla pobrania wyników pomiarów i tworzenia raportów
• Aplikacja EuroLink Android: Aplikacja dla systemu Android do zarządzania danymi w terenie (opcjonalnie)

Zastosowanie

• Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia
• Testowanie instalacji jedno i wielofazowych
• Testowanie instalacji w układach sieci TT, TN i IT
• Testowanie instalacji zasilających urządzenia medyczne

Normy

Funkcjonalność
PN-EN 61557
DIN 5032

Inne normy
PN-HD 60364-4-41
PN-EN 61008
PN-EN 61009
BS 7671
AS/NZ 3017
CEI 64.8
HD 384
VDE 413

Kompatybilność elektromagnetyczna
PN-EN 61326

Bezpieczeństwo
PN-EN 61010-1
PN-EN 61010-031
PN-EN 31010-2-030
PN-EN 31010-2-032

CIĄGŁOŚĆ

REZYSTANCJA IZOLACJI

RCD

IMPEDANCJA

NAPIĘCIE

PRĄD

REZYSTANCJA UZIEMIENIA

TEST PIERWSZEGO PRĄDU USZKODZENIOWEGO

TEST IMD


NATĘŻENIE OŚWIETLENIA

Dane ogólne

Zastosowanie:

Regularne lub okresowe sprawdzanie instalacji domowych i przemysłowych
Pomiary w systemach 1- i wielofazowych
Testowanie systemów z instalacjami TT, TN, IT
Testowanie instalacji medycznych

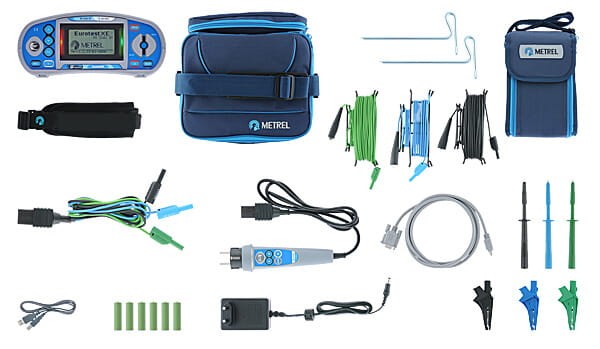

Wyposażenie:

Miernik Metrel EurotestXE
Wtyczka commander, 1,5 m A1314
Przewód pomiarowy, 3 x 1,5 m
Zestaw do pomiaru uziemień, 3 przewody (przewód pomiarowy 4 m, 2 x przewód pomiarowy 20 m, 2 x sonda uziemiająca)
Ładowarka + 6 szt. akumulatorków NiM, typ AA
Oprogramowanie Metrel Electrical Safety Manager PL w wersji Advanced
Możliwość rozszerzenia gwarancji do 3 lat
Sonda pomiarowa, 3 szt. (niebieska, czarna, zielona)
Krokodylki, 3 szt. (niebieski, czarny, zielony)
Przewód RS232 - PS/2
Przewód USB
Pasek na szyję
Futerał
Skrócona instrukcja obsługi
Instrukcja na płycie CD
Świadectwo wzorcowania

Modele te oznaczone symbolami: MI 3102 BT EurotestXE i MI 3102H BT EurotestXE (z pomiarem izolacji do 2,5 kV) są całkowicie nowymi konstrukcjami które docelowo zastąpią poprzednie wersje MI 3102 EurotestXE, MI 3102H CL EurotestXE.
Zarówno Metrel MI 3102 BT jaki i MI 3102H BT EurotestXE pozwalają na wykonanie wszystkich pomiarów instalacji elektrycznych zgodnie z obowiązującymi normami PN-EN 61557 i PN-HD 60364, w tym rezystancji izolacji napięciem do 1kV (MI 3102 BT) lub 2,5kV ze współczynnikami PI i DAR (MI 3102H BT), pomiar ciągłości PE prądem 200mA ze zmianą polaryzacji i 7mA, pomiar impedancji pętli i linii, pomiar impedancji pętli zwarcia bez wyzwalania wyłączników różnicowoprądowych RCD (w czasie ok.12 s). Mierniki umożliwiają także pomiar: czasu zadziałania, prądu wyzwolenia i napięcia dotykowego wyłączników RCD typu AC, A, F (oba modele) oraz dodatkowo B, B+ (tylko MI 3102 BT). Mierniki pozwalają na pomiar rezystancji uziemienia 3 przewodową metodą techniczną albo metodą dwucęgową oraz rezystywności gruntu (z opcjonalną przystawką). Możliwy jest ponadto pomiar wartości TRMS napięcia i częstotliwości, sprawdzenia kolejności następstwa faz, pomiaru natężenia oświetlenia za pomocą sondy, prądu upływowego i obciążenia (cęgami), prądu AC/DC małymi cęgami. Kolejną zaletą jest możliwość wykonywania pomiarów w instalacjach typu IT i testów urządzeń monitorujących stan izolacji - IMD (tylko MI 3102 BT) oraz pomiaru prądu pierwszego uszkodzenia ISFL (tylko MI 3102 BT) w tych instalacjach. Nowe modele umożliwiają przeprowadzenie analizy jakości energii w sieciach jednofazowych, tzn. pomiar mocy (S, Q, PF, THDU) oraz harmonicznych (U, I) - co nie jest powszechnie spotykaną funkcją w tego typu miernikach.

Szybsze pomiary
Jedną z najważniejszych nowości jest wyposażenie mierników w funkcję AutoSequence pozwalającą na automatyczny pomiar parametrów w instalacjach typu TT (AUTO U, Zln, Zs, Uc), TN z RCD (AUTO U, Zln, Zs, Rpe), TN (AUTO U, Zln, Zlp, Rpe) a w modelu MI 3102 BT dodatkowo - IT (AUTO U, Zl, ls, lm). Dzięki niej, w trakcie pomiarów operator wybiera jedynie typ instalacji, a miernik po podłączeniu do gniazda pomiarowego i naciśnięciu przycisku TEST wykonuje automatycznie odpowiednie pomiary (np. dla instalacji TN z RCD pomiar: napięcia, impedancji linii, impedancji pętli zwarcia bez wyzwalania RCD, rezystancji PE). Czas trwania tego pomiaru, bez konieczności zmiany funkcji pomiarowych, wynosi tylko 35 sekund (AUTO TN z RCD). Bezpośrednio po zakończeniu pomiarów miernik wyświetla wyniki, ocenia ich poprawność i pozwala na zapis w pamięci. W ten sposób ogólny czas pomiarów skracany jest nawet pięciokrotnie!

Usprawnienia i zmiany
Cały panel czołowy został przeprojektowany z myślą o zwiększeniu użyteczność i prostoty obsługi. Zmieniono na panelu przyciski tak, aby w szybki sposób umożliwić dostęp do najważniejszych funkcji. Nie znajdziemy tutaj tradycyjnego przełącznika obrotowego funkcji, który w nowych modelach MI 3102 BT i MI 3102H BT został zastąpiony dwukierunkowym przyciskiem nawigacyjnym, pozwalającym na konfigurację i wybór funkcji pomiarowych. Mierniki zostały wyposażone w duży ekran LCD, po bokach którego umieszczono zielone i czerwone segmenty diod LED, które wraz z zupełnie nową sondą wielofunkcyjną typu commander (także zawierającą diody LED, latarkę i przyciski sterowania miernikiem) sygnalizują kolorem zielonym lub czerwonym ocenę wyniku pomiaru POZYTYWNA / NEGATYWNA. Ocena wyniku możliwa jest m.in dzięki wbudowanej tabeli charakterystyk zabezpieczeń nadprądowych dla funkcji pomiaru impedancji (należy wybrać typ zabezpieczenia) oraz wprowadzonych limitów dla innych funkcji, które operator może modyfikować. Dodatkowo miernik posiada menu pomocy z dokładnymi schematami podłączenia miernika do instalacji dla każdej funkcji pomiarowej. W razie wątpliwości, operator może sprawdzić jak wykonać dany pomiar bez konieczności zaglądania do instrukcji obsługi. W każdym z modeli udało się obniżyć wagę do ok. 1,3 kg co ma duże znaczenie dla wygody operatora. Mierniki zasilane są tradycyjnymi akumulatorkami AA, więc w przypadku ich rozładowania, można zastąpić je przejściowo standardowymi bateriami AA. Wbudowana pamięć do zapisu wyników posiada strukturę drzewa, a odczyt danych z poziomu PC możliwy jest przez kabel USB lub Bluetooth.

Android i BluetoothMetrel Andoid Bluetooth

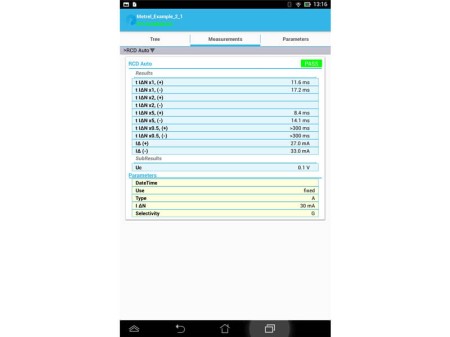

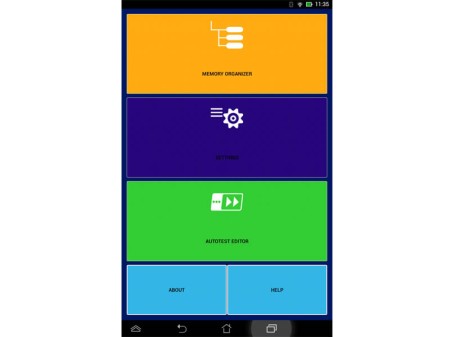

Jedną z kolejnych nowości jest wyposażenie mierników we wspomniany wyżej Bluetooth, który pozwala na bezprzewodową komunikację z PC lub urządzeniem typu tablet lub smartfon z systemem Android i aplikacją aMESM. Aplikacja aMESM pozwala na odczyt danych z pamięci miernika lub przesyłanie struktury pamięci do miernika bez konieczności korzystania z komputera PC, a nawet dodania zdjęcia, filmu czy notatki głosowej. o zakończeniu procedury pomiarowej, operator po przejrzeniu danych może w oprogramowaniu Metrel Electrical Safety Manager (MESM) wydrukować z komputera PC gotowy raport pomiarowy z właściwymi nazwami obiektów.

Wyposażenie i akcesoria
Każdy z modeli wyposażony jest w: przewody pomiarowe, zestaw krokodylków i sondy, sondę commander, zestaw do pomiaru uziemienia, program MESM Advanced, przewód USB, ładowarkę i akumulatorki AA, torbę i świadectwo wzorcowania - co pozwala, po otrzymaniu takiego zestawu, na natychmiastowe rozpoczęcie wszystkich niezbędnych pomiarów.

Spośród szerokiej gamy akcesoriów dodatkowych warto wspomnieć o cęgach prądowych A 1018, A 1019 do badania rezystancji uziemień metodą 2-cęgową, cęgach prądowych AC/DC A1391, sondach luksometrycznych, czy adapterach 3-fazowych.

Metrel Electrical Safety Manager to uniwersalne oprogramowanie dedykowane szerokiej gamie mierników firmy Metrel: testerom bezpieczeństwa elektrycznego, testerom maszyn i urządzeń, i testerom przemysłowym. Interfejs użytkownika został zunifikowany z przyrządami firmy Metrel. Pozwala wstępną obróbkę, podgląd i edycję wyników pomiarowych oraz generowanie profesjonalnych raportów pomiarowych. W zależności od modelu czy typu urządzenia, program pozwala na tworzenie AUTOSEKWENCJI, niestandardowych lub pojedynczych testów, które można zintegrować ze strukturami pomiarowymi i przesłać do miernika.

Dzięki oprogramowaniu MESM pobrane wyniki pomiarów można podejrzeć, analizować, edytować i ostatecznie wygenerować profesjonalny raport pomiarowy, gotowy do wydruku. Wygląd raportów jest zgodny z wymaganiami państwowych norm i organizacji regulacyjnych, użytkownik może w prosty sposób wypełnić wymagane pola, a program automatycznie uzupełnia raport wynikami pomiarowymi. Oprogramowanie jest w pełni kompatybilne z nową generacją mierników Metrel, poczynając od modeli CE MultitesterXA oraz EurotestXC. Zapewnia również ograniczoną funkcjonalność w przypadku poprzedniej generacji urządzeń jak EurotestXE czy EurotestCombo.

 Uniwersalna platforma dla szerokiej gamy przyrządów Metrel: Oprogramowanie dostępne na system Windows dla większości nowych mierników Metrel
Edytor wielopoziomowej struktury pomiarów: Struktura instalacji może zostać stworzona wcześniej na komputerze PC i następnie przesłana w prosty sposób do urządzenia
Edytor pomiarów: Pozwala zdefiniować testy wewnątrz struktury zarówno ze wszystkimi jak i podrzędnymi parametrami
Edytor AUTOSEKWENCJI: Łatwe i szybkie przygotowanie niestandardowych testów automatycznych
Kreator raportów: Pozwala na automatyczne tworzenie profesjonalnych raportów pomiarowych zawierających wizualną inspekcję mierzonego obiektu i wyniki w formie czytelnej tabeli
Wielojęzyczne raporty zgodne z lokalnymi normami i regulacjami: Program jak i raporty są dostępne w wielu językach
Eksport wyników: Wyniki mogą zostać wyeksportowane do innych programów w formie tekstowej (.csv) lub .xml
