Sonel MPI 540 PV (z cęgami F-3A) Wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych
Cena regularna:
18 259,35 zł
Cena regularna:
14 845,00 zł
towar niedostępny
dodaj do przechowalniOpis
SONEL - MPI-540-PV WIELOFUNKCYJNY MIERNIK PARAMETRÓW INSTALACJI
MPI-540-PV to uniwersalny miernik, przeznaczony do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.
- Dotykowy panel (7”) – ergonomia i łatwość obsługi
- Wyjmowana karta microSD – możliwość zwiększenia pojemności pamięci
- Akumulator Li-Ion – dłuższe działanie miernika
- Możliwość dodania notatki głosowej lub zdjęcia do pomiaru – multimedialny opis miejsca pomiaru*
- MPI-540-PV: pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN-62446
- MPI-540-PV: raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
- Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
- Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
- Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
- Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
- Pomiar wszystkich parametrów ochrony przeciwporażeniowej
- Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
- Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
- Szybka ścieżka od pomiarów do raportu
* Funkcja będzie dostępna po aktualizacji oprogramowania (bez dodatkowych opłat).
Możliwości urządzenia
Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Sonel MPI-540-PV wykonuje pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
ciągłość połączeń ochronnych,
rezystancja uziemienia,
rezystancja izolacji po stronie DC,
napięcie otwartego obwodu UOC,
prąd zwarcia ISC,
prądy pracy i moce po stronie DC i AC,
sprawność inwertera.
Sonel MPI-540-PV wykonuje wszystkie pomiary w odbiorczych instalacjach elektrycznych - zgodnie z obowiązującymi przepisami:
impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
ciągłość połączeń ochronnych i wyrównawczych,
pomiar oświetlenia,
test kolejności faz,
test kierunku obrotów silnika.

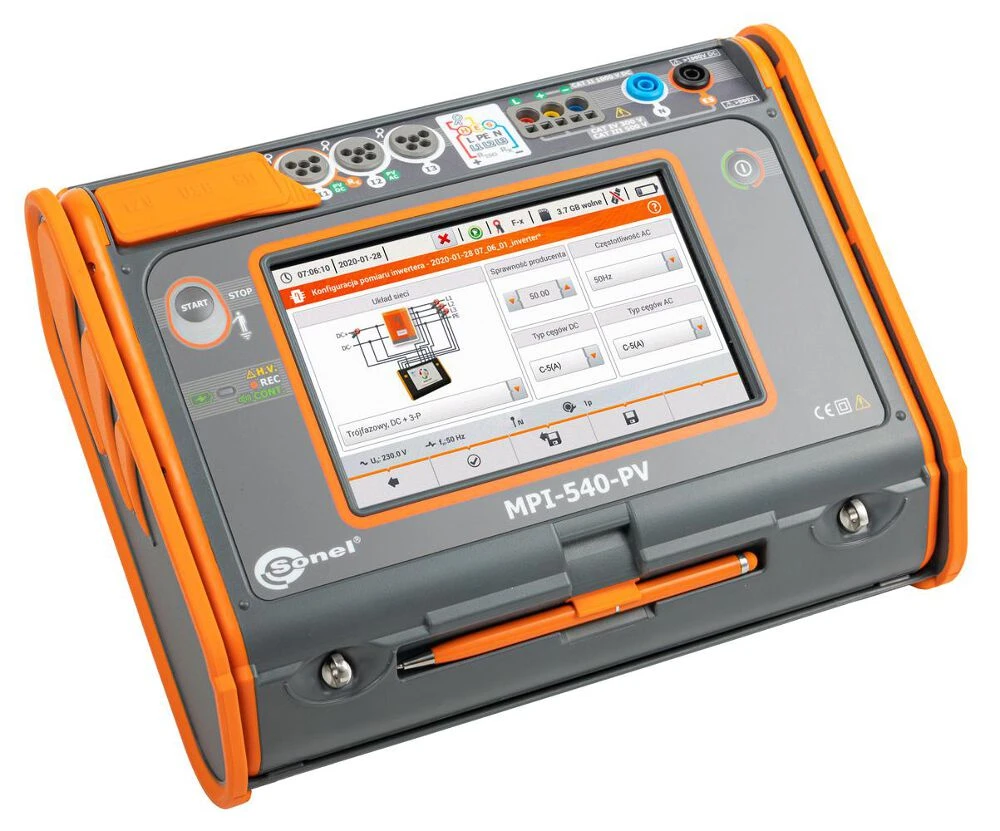

Łatwość odczytu

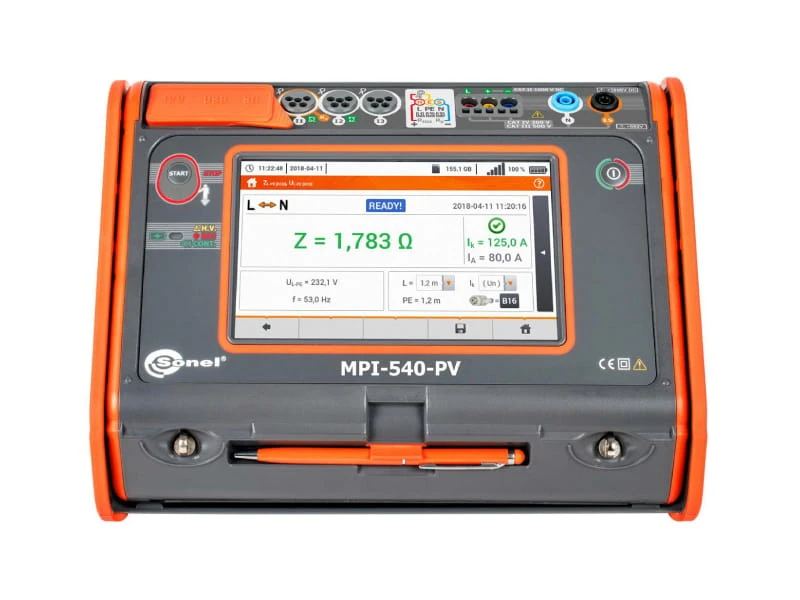

Urządzenie wyposażone jest w kolorowy dotykowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli i przekątnej 7”, co pozwala na wygodną obsługę i łatwy odczyt parametrów oraz kreślonych przebiegów. Dzięki takiej wielkości ekranu można wyświetlić większą ilość informacji, które dostępne są w każdej chwili użytkowania miernika. Użytkownikom spodoba się na pewno odpowiednia wielkość wyświetlanych symboli i czytelne w każdych warunkach wyniki.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe
Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy - poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Trójfazowy rejestrator parametrów sieci – odczyt danych bieżących
Przyrząd posiada trójfazowy rejestrator parametrów zasilania z trybem odczytu parametrów bieżących i możliwością rejestracji parametrów sieci elektrycznych takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną na ekranie w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. W trybie tym użytkownik może zobaczyć:
wykresy przebiegów napięcia i prądu (oscyloskop),
wykresy napięcia i prądu w czasie,
wykres wskazowy,
pomiary wielu parametrów w formie tabelarycznej,
wykres harmonicznych w prądzie i napięciu.
Przyrząd może rejestrować parametry sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:
napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
częstotliwość w zakresie 40 Hz – 70 Hz
moc czynna (P), bierna (Q), pozorna (S)
współczynnik mocy (PF), cosφ
harmoniczne (do 40-tej w napięciu i prądzie)
współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
Komunikacja i oprogramowanie
Bardzo mocnym punktem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD, lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z pomiarów z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel PE6. Zapis pobranych danych do najprostszych formatów oraz wydruk zapewni nam Sonel Reader, który znajduje się w standardowym wyposażeniu miernika. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.
Specyfikacja – parametry instalacji elektrycznych
Funkcje pomiarowe | Zakres pomiarowy |
Zakres wyświetlania |
Rozdzielczość | Dokładność ±(% w.m. + cyfry) |
Impedancja pętli zwarcia | ||||
Pętla zwarcia ZL-PE, ZL-N, ZL-L | 0,13 Ω…1999,9 Ω wg IEC 61557 |
0,000 Ω…1999,9 Ω | od 0,001 Ω | ±(5% w.m. + 30 cyfr) |
Pętla zwarcia ZL-PE w trybie RCD | od 0,50 Ω…1999 Ω wg IEC 61557 |
0,00 Ω…1999 Ω | od 0,01 Ω | od ±(6% w.m. + 5 cyfr) |
Pomiary parametrów wyłączników RCD | ||||
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn |
||||
RCD ogólnego typu i krótkozwłoczny | 0 ms…300 ms | 0 ms…300 ms | 1 ms | od ±(2% w.m. + 2 cyfry) |
RCD selektywny | 0 ms…500 ms | 0 ms…500 ms | 1 ms | od ±(2% w.m. + 2 cyfry) |
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn |
||||
dla prądu różnicowego sinusoidalnego (typ AC) |
3,3 mA…1000 mA | 3,3 mA…1000 mA | od 0,1 mA | ±5% IΔn |
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) |
3,5 mA…700 mA | 3,5 mA…700 mA | od 0,1 mA | ±10% IΔn |
dla prądu różnicowego stałego (typ B) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | od 0,1 mA | ±10% IΔn |
Rezystancja uziemienia | ||||
Metoda 3- i 4-przewodowa | od 0,50 Ω…1,99 kΩ wg IEC 61557-5 |
0,00 Ω…1,99 kΩ | od 0,01 Ω | od ±(2% w.m. + 3 cyfry) |
Metoda 3-przewodowa + cęgi | 0,00 Ω…1,99 kΩ | 0,00 Ω…1,99 kΩ | od 0,01 Ω | od ±(2% w.m. + 4 cyfry) |
Metoda 2-cęgowa | 0,00 Ω…99,9 kΩ | 0,00 Ω…99,9 kΩ | od 0,01 | od ±(10% w.m. + 4 cyfry) |
Rezystywność gruntu | 0,0 Ωm…99,9 kΩm | 0,0 Ωm…99,9 kΩm | od 0,1 Ωm | Zależna od dokładności pomiaru RE |
Rezystancja izolacji | ||||
Napięcie pomiarowe 50 V | 50 kΩ…250 MΩ wg IEC 61557-2 |
0 kΩ…250 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 100 V | 100 kΩ…500 MΩ wg IEC 61557-2 |
0 kΩ…500 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 250 V | 250 kΩ…999 MΩ wg IEC 61557-2 |
0 kΩ…999 MΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 500 V | 500 kΩ…2,00 GΩ wg IEC 61557-2 |
0 kΩ…2,00 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 1000 V | 1000 kΩ…9,99 GΩ wg IEC 61557-2 |
0 kΩ…9,99 GΩ | od 1 kΩ | od ±(3% w.m. + 8 cyfr) |
Rezystancja przewodów ochronnych i wyrównawczych | ||||
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA |
0,12 Ω…400 Ω wg IEC 61557-4 |
0,12 Ω…400 Ω wg IEC 61557-4 |
od 0,01 Ω | ±(2% w.m. + 3 cyfry) |
Pomiar rezystancji małym prądem | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | od 0,1 Ω | ±(3% w.m. + 3 cyfry |
Natężenie oświetlenia | ||||
Pomiar w luksach (lx) | 0 lx…399,9 klx | 0 lx…399,9 klx | od 0,01 lx | od ±(2% w.m. + 5 cyfr |
Pomiar w stopokandelach (fc) | 0 fc…39,99 kfc | 0 fc…39,99 kfc | od 0,01 fc | od ±(2% w.m. + 5 cyfr |
Wskazania kolejności faz | zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz) |
Specyfikacja – parametry instalacji fotowoltaicznych
Funkcje pomiarowe | Zakres wyświetlania |
Rozdzielczość | Dokładność ±(% w.m. + cyfry) |
Napięcie otwartego obwodu UOC | 0,0 Ω…1000 V | od 0,1 V | od ±(3% w.m. + 2 cyfry |
Prąd zwarcia ISC | 0,00 Ω…20,00 A | 0,1 A | ±(3% w.m. + 0,10 A) |
Wyposażenie
- Adapter PVM-1 (tylko MPI-540-PV) - WAADAPVM1
- Adapter MC4-gniazda bananowe (komplet) - WAADAMC4
- Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) - WAADAWS03
- Cęgi pomiarowe C-PV - WACEGCPVOKR
- Adapter do cęgów C-PV - WAADACPV
- 3x cęgi elastyczne F-3A (Ø 120 mm) - WACEGF3AOKR
- Przewód 1,2 m (wtyki bananowe) czarny / czerwony / niebieski / żółty - WAPRZ1X2BLBB, WAPRZ1X2REBB, WAPRZ1X2BUBB, WAPRZ1X2YEBB
- Krokodylek 1 kV 20 A czarny / czerwony /niebieski / żółty - WAKROBL20K01, WAKRORE20K02, WAKROBU20K02, WAKROYE20K02
- Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta - WASONREOGB1, WASONBUOGB1, WASONYEOGB1
- Przewód pomiarowy 15 m na szpuli do pomiaru uziemień - WAPRZ015BUBBSZ
- Przewód pomiarowy 30 m na szpuli do pomiaru uziemień - WAPRZ030REBBSZ
- 2x sonda 30 cm do wbijania w grunt - WASONG30
- 4x adapter do złączy szynowej z gwintem M4/M6 - WAADAM4M6
- Przewód interfejsu USB - WAPRZUSB
- Karta microSD 4 GB
- Przewód do zasilania 230 V (wtyk IEC C7) - WAPRZLAD230
- Zasilacz do mierników (typ Z7) - WAZASZ7
- Przewód do ładowania akumulatora z gniazda samochodowego - WAPRZLAD12SAM
- Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah - WAAKU15
- Szelki do miernika (typ L-2) - WAPOZSZEKPL
- Futerał M13 (tylko MPI-540-PV) - WAFUTM13
- Futerał L2 - WAFUTL2
-
Certyfikat kalibracji

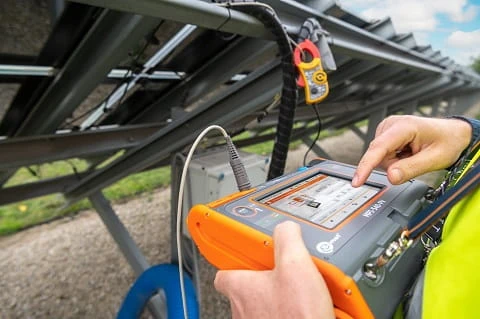

Pomiary po stronie DC
MPI-540-PV to wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych. Przyrząd zaprojektowano tak, aby spełniał wymagania norm PN-EN 61557 oraz PN-EN 61010, gwarantując tym samym odpowiednią dokładność i bezpieczeństwo podczas wykonywania pracy. Miernik daje potężne możliwości w badaniach ochrony przeciwporażeniowej oraz przy analizie jakości energii, a także z powodzeniem użyjemy go do testów kategorii 1 zdefiniowanych przez normę PN-EN 62446, na które składają się:
ciągłość połączeń ochronnych
rezystancja uziemienia
rezystancja izolacji po stronie DC
napięcie otwartego obwodu UOC
prąd zwarcia ISC
prądy pracy i moce po stronie DC i AC inwertera
sprawność inwertera
Mierząc parametry instalacji PV takie jak prąd zwarcia Isc czy napięcie otwartego obwodu Uoc, można w szybki sposób zweryfikować poprawność połączeń modułów w stringu, ich właściwą polaryzację i pracę. Pomiary mogą być wykonywane dla całego łańcucha paneli lub dla pojedynczego modułu.
Producent zwykle podaje parametry poszczególnych elementów instalacji PV zmierzone w warunkach STC (Standard Test Conditions: 25°C, 1000 W/m²).
W celach porównawczych miernik może automatycznie przeliczyć wyniki do warunków STC – użytkownik musi tylko wprowadzić dodatkowe dane w postaci irradiancji i temperatury. W tym przypadku należy ponadto zapisać parametry katalogowe paneli fotowoltaicznych w umieszczonej w przyrządzie bazie modułów. Jest to również niezbędne do przeliczeń oraz do oceny wyniku pomiaru.
Ekran miernika MPI-540-PV pokazujący pomiar prądu zwarcia ISC (na górze) oraz napięcia otwartego obwodu UOC (na dole) oraz ich wartości przeliczone do warunków STC.
Ciągłość połączeń ochronnych i rezystancję uziemienia po stronie DC zmierzymy w ten sam sposób, jak w instalacjach odbiorczych AC. W przypadku badań rezystancji izolacji mamy natomiast taką różnicę, że pomiary odbywają się pod napięciem, należy zatem zachować szczególna ostrożność.
Sprawdzenie wartości prądów roboczych i mocy po stronie DC oraz AC musimy wykonać podczas pracy obydwu instalacji. Na podstawie tych pomiarów zweryfikujemy sprawność inwertera i porównamy ją ze sprawnością deklarowaną przez producenta. Dzięki zapisaniu wyników do pamięci miernika można je w dalszej kolejności wykorzystać w raporcie z przeprowadzonych badań. Użyteczny będzie tutaj dedykowany do tego celu program: Sonel Pomiary Elektryczne 6.

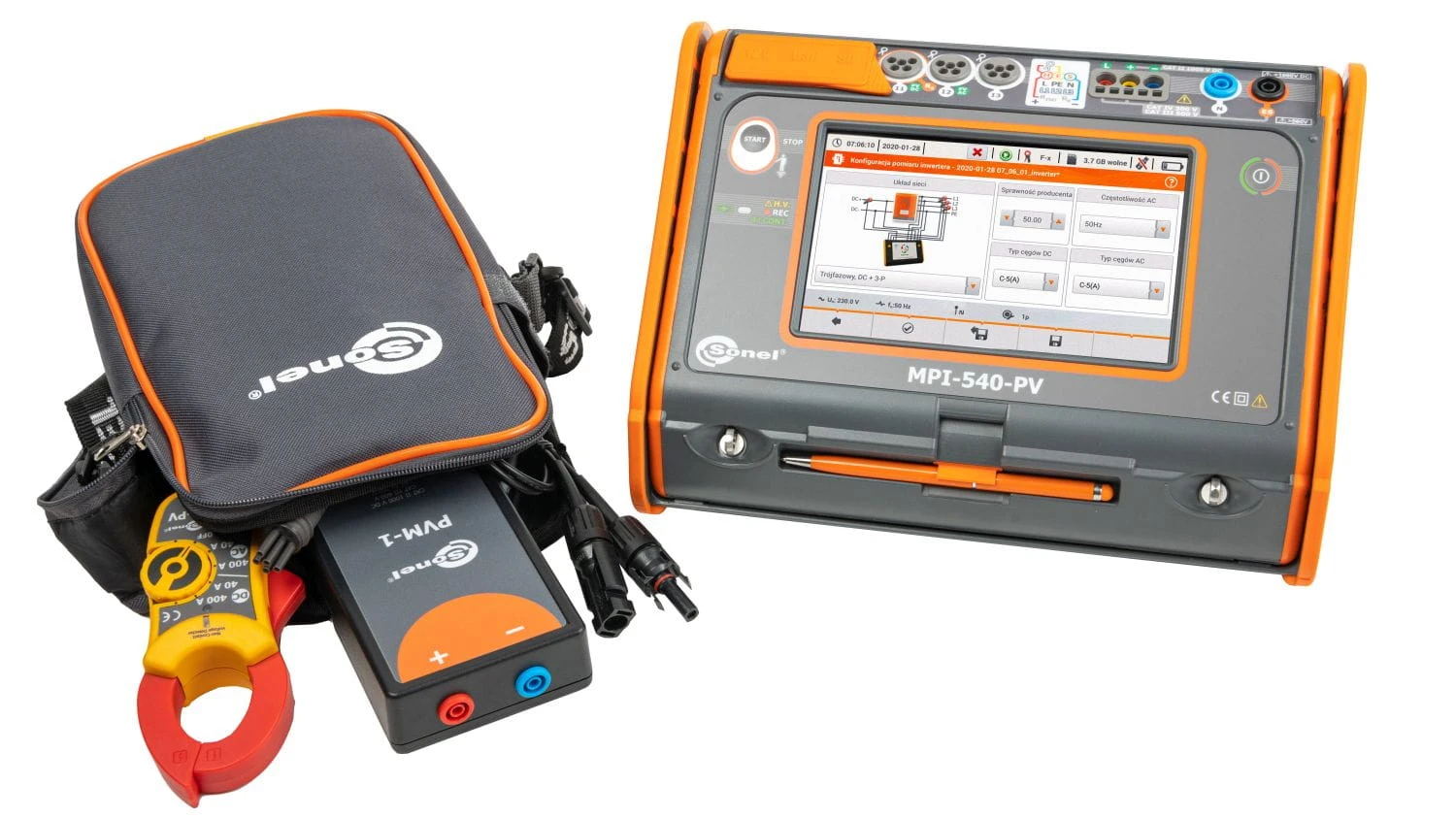

MPI 540PV oprócz ogromnej ilości funkcji pomiarowych posiada bardzo bogate wyposażenie. Zawiera m.in. akcesoria dedykowane badaniom instalacji fotowoltaicznych: cęgi do prądu stałego C-PV, adapter PVM-1 zapewniający bezpieczeństwo i ochronę przed łukiem elektrycznym czy też adaptery do złącz MC4, powszechnie stosowanych w fotowoltaice.
Wraz z całą gamą wyposażenia i możliwościami pomiarowymi, miernik stanowi wartościowe narzędzie w pracy pomiarowca. Docenią go zwłaszcza elektroinstalatorzy wykonujący pomiary odbiorcze w instalacjach elektrycznych oraz fotowoltaicznych.
