Stan izolacji ma decydujący wpływ na bezpieczeństwo obsługi i prawidłowe funkcjonowanie instalacji oraz urządzeń elektrycznych. Dobra izolacja to również obok innych środków ochrony gwarancja zabezpieczenia przed dotykiem bezpośrednim.

Systematyczne wykonywanie badań jest niezbędne w celu wykrycia pogarszającego się stanu izolacji i jest stałym elementem prac kontrolno-pomiarowych. W przypadku pomiarów urządzeń przemysłowych o ich bezpieczeństwie decyduje oprócz aktualnego stanu izolacji tendencja zmian wartości rezystancji, mogąca wskazywać na stopniowe pogarszanie się stanu izolacji i pozwalająca przewidzieć konieczność podjęcia działań zapobiegawczych przed wystąpieniem awarii. Stąd też konieczność przechowywania uzyskanych wyników i porównywania ich z aktualnymi dla każdego badanego obiektu.

Obowiązujące normy wymagają, aby w przypadku kabli była zmierzona rezystancja izolacji każdej żyły kabla względem pozostałych żył zwartych i uziemionych. W przypadku kabla jednofazowego wymusi to na osobie wykonującej pomiar potrzebę trzykrotnego przepinania i zwierania poszczególnych żył przewodu, w przypadku kabli 3 fazowych, czynność ta musi być powtórzona pięciokrotnie. Jeszcze gorzej wygląda sytuacja w przypadku pomiaru przewodu 3 fazowego przy metodzie pomiarowe każda żyła z każdą, wtedy pomiarowiec jest zmuszony przełączać połączenia pomiędzy poszczególnymi żyłami aż dziesięciokrotnie. Przy jednym punkcie pomiarowym, przepinanie poszczególnych połączeń nie jest jeszcze uciążliwie, jednak w przypadku gdy takich pomiarów należy wykonać kilkanaście lub kilkadziesiąt dziennie, a to jest zazwyczaj normą, czas potrzebny na samą operację przepinania przewodów zaczyna bardzo mocno wpływać na efektywność pracy.

Schemat z instrukcji dla kabla oraz dla przewodu:

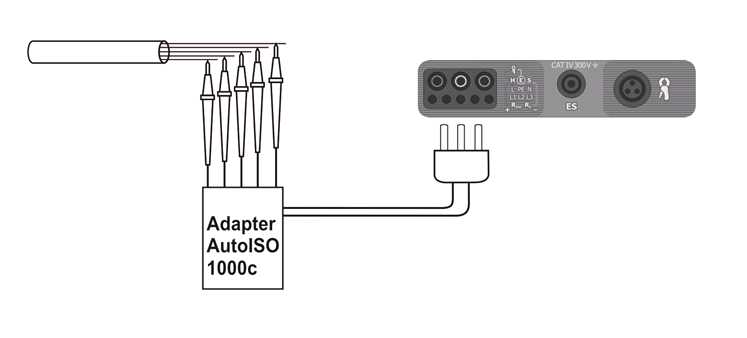

Schemat pomiarowy dla przewodu przy metodzie „każdy z każdym” z wykorzystaniem adaptera AutoISO-1000C.

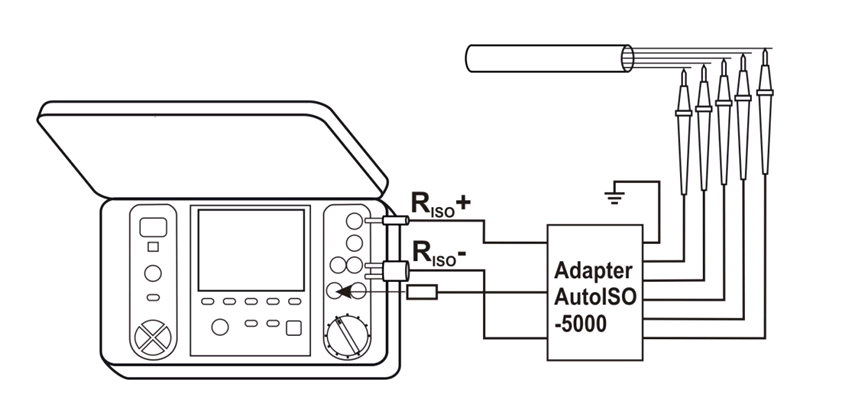

Schemat pomiarowy kabli energetycznych z doziemieniem z wykorzystaniem adaptera AutoISO-5000.

Oczywiście po każdym przepięciu należy ponownie wystartować pomiar i zapamiętać rezultaty pomiaru w pamięci miernika, lub też spisać na kartce poszczególne wyniki jeżeli miernik nie posiada pamięci, jest to znów strata czasu. Wielokrotnie klienci SONEL S.A. zwracali uwagę na uciążliwość tego pomiaru i częste pomyłki w trakcie zmiany kombinacji przewodów, co w najgorszym wypadku zmuszało użytkownika do przeprowadzenia pomiarów od nowa. Każda minuta poświęcona na przygotowanie do kolejnego pomiaru przelicza się na straty finansowe dla firmy, ograniczenie tego czasu i usprawnienie tych pomiarów to cel jaki obrali sobie konstruktorzy firmy SONEL S.A. Odpowiedzią na te problemy jest cała rodzina unikatowych w skali światowej adapterów do automatycznego pomiaru rezystancji izolacji kabli i przewodów AutoISO pozwalających na pomiary wielożyłowych kabli oraz przewodów napięciami do 5 kV, bez konieczności przepinania połączeń.


Mierniki, które posiadają możliwość podłączenia automatycznego adaptera to:
MPI-520 - AutoISO-1000C pomiar do 1 kV
MPI-530 - AutoISO-1000C pomiar do 1 kV
MPI-525 - AutoISO-2500 pomiar do 2,5 kV
MIC-2510 - AutoISO-2500 pomiar do 2,5 kV
MIC-10k1- AutoISO-5000 pomiar do 5 kV
MIC-5050 - AutoISO-5000 pomiar do 5 kV

Każdy z mierników wymienionych po podłączeniu adaptera wykrywa go i automatycznie przechodzi w odpowiedni tryb pomiaru. Użytkownikowi pozostaje tylko podłączenie przewodów adaptera do badanego przewodu / kabla, wybór napięcia, metodę pomiaru i wystartowanie pomiaru. Adapter będzie automatycznie przełączał i mierzył poszczególne pary przewodów lub kabli spinając ze sobą i uziemiając zgodnie z wybranym trybem pracy. Po pomiarze obiekt zawsze jest rozładowywany automatycznie a wszystkie wyniki dla poszczególnych kombinacji mogą zostać zapamiętanie po wciśnięciu „ENTER”.

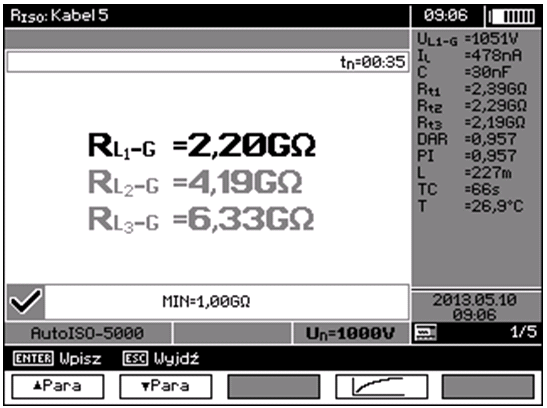

MIC-10k1 wynik po pomiarze kabla z AutoISO-5000

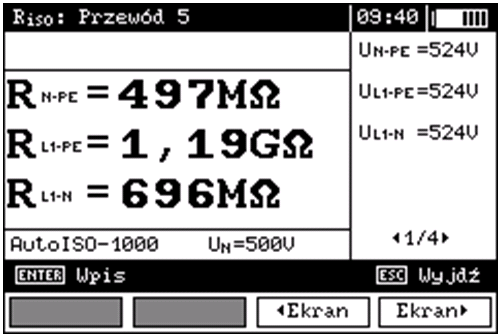

MPI-530 wynik po pomiarze dla przewodu jednofazowego z AutoISO-1000C.

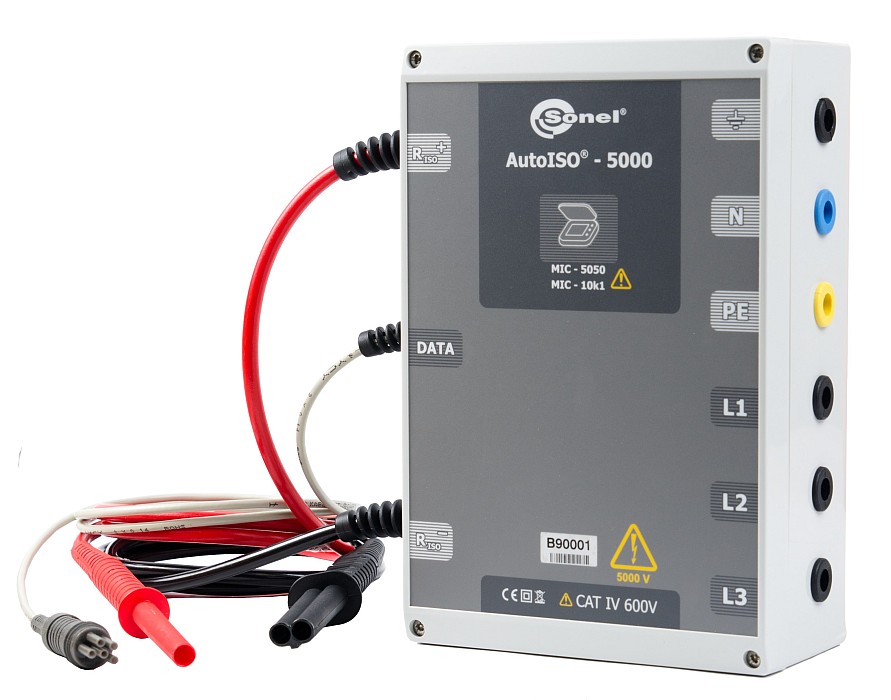

Adapter AutoISO pozwala na zaoszczędzenie dużej ilości czasu a co za tym idzie na zaoszczędzenie pieniędzy, istotną zaletą adaptera jest również wykluczenie pomyłki ludzkiej przy przełączaniu poszczególnych żył przed kolejnym pomiarem. Zakup AutoISO spotkał się z bardzo dobrym odbiorem na rynku dlatego też ten rodzaj akcesorium jest wciąż rozwijany a przykładem tego jest najnowszy adapter AutoISO-5000, który współpracuje z nowymi miernikami do pomiaru rezystancji izolacji MIC010k1 oraz MIC-5050 wyróżniającymi się wśród konkurencji niebywałą odpornością na wyindukowane napięcia w środowiskach silnie zakłóconych.
