Autotransformatory i zasilacze Metrel - Przegląd



Dane ogólne
Zakres częstotliwości	50 Hz - 400 Hz
Kąt obrotu	340, modele do M200 320, pozostałe modele
Klasa ochrony	I
Stopień zanieczyszczenia	2
Stopień ochrony	IP 20
Wysokość n.p.m. (praca)	2000 m
Napięcie próby (podłączone do dostępnych części metalowych)	2500 V a.c. rms, 50 Hz, 2 s
Napięcie próby (wejście/wyjście, HST)	4000 V a.c. rms, 50 Hz, 2 s
Temperatura pracy	-5 °C do 40°C
Wilgotność pracy	90 % RH (40 °C), bez kondensacji
Zakres temperatury przechowywania	-15 °C do 70 °C

Autotransformatory jednofazowe do zabudowy HSG

Autotransformatory Metrel serii HSG są często zabudowywane w aparaturze pomiarowej lub w instalacjach stałych. Napięcie wejściowe jest regulowane za pomocą dużego, antypoślizgowego pokrętła. Napięcie wyjściowe jest zwiększane liniowo w miarę przekręcania pokrętła zgodnie ze wskazówkami zegara. Użytkownik powinien zapewnić odpowiednie zewnętrzne zabezpieczenie nadprądowe takie jak bezpiecznik czy wyłącznik. Wszystkie modele współpracują z systemami o częstotliwości 50 i 60 Hz. Dostępne są modele jedno- i trójfazowe z różnymi wartościami prądu znamionowego. Napięcie wyjściowe jest precyzyjnie regulowane. Konstrukcja autotransformatora pozwala na opcjonalne zwiększenie napięcia. Z uwagi na wymagające zastosowania wszystkie autotransformatory wykazują doskonałą odporność na działanie wysokich temperatur, wilgotności oraz wstrząsów mechanicznych i wibracji. Stosowane w instalacjach o podłączeniu stałym, gdzie poziom napięcia musi być regulowany.

Autotransformatory Typ HSG (Napięcie wejściowe 230 V)

Napięcie wyjściowe 0 ÷ 230 V			Napięcie wyjściowe 0 ÷ 260 V
Typ	Is (A)	P (VA)	Typ	Is (A)	P (VA)	Masa (kg)	Model
HSG 230/1	1.0	230	HSG 260/0.8	0.8	208	1.4	M15
HSG 230/2	2.0	460	HSG 260/1.4	1.4	364	2.4	M30 / M30/C
HSG 230/3	3.0	690	HSG 260/2.5	2.5	650	3.5	M50
HSG 230/4.5	4.5	1035	HSG 260/3.5	3.5	910	4.6	M100
HSG 230/6	6.0	1380	HSG 260/4.5	4.5	1170	4.6	M100
HSG 230/8	8.0	1840	HSG 260/6.3	6.3	1638	7.0	M200
HSG 230/10	10.0	2300	HSG 260/8	8.0	2080	7.0	M200
HSG 230/12	12.0	2760	HSG 260/10	10.0	2600	9.2	M250
HSG 230/18	18.0	4140	HSG 260/15	15.0	3900	13.3	M300
HSG 230/23	23.0	5290	HSG 260/20	20.0	5200	14.0	M400
HSG 230/32	32.0	7360	HSG 260/30	30.0	7800	20.5	M500

Wymiary:

Model	a	d1	d2	h	l	Rysunek
M15	52	85	26	70	20	1
M30	74	100	26	100	20	2
M30/C	74	100	-	100	27.5	2
M50	83	119	26	100	20	2
M100	86	125	80, 95, 100	121	30	3
M200	100	153	80, 95, 100	121	30	3
M250	110	174	80, 95, 100	121	30	3
M300	149	226	100	117	52	3
M400	155	300	160	120	52	4
M500	175	340	160	135	52	4

Transformatory separujące jednofazowe do zabudowy - Typ HST

Autotransformatory połączone z transformatorami separującymi zaprojektowane zostały, aby zapewnić bezpieczeństwo użytkownikom oraz umożliwić regulację napięcia dla celów pomiarowych. Ogólnie rzecz biorąc sprawdzają się one w regulacji, sterowaniu czy innym zastosowaniu inżynieryjnym tak jak pozostałe autotransformatory. Dodatkowo pozwalają one na izolowanie czułej aparatury od zakłóceń i szumów.

Typ	Up (V)	Us (V)	Is (A)	P (VA)	Masa (kg)
HST 0102	230	0 ÷ 245 (230)*	3.1	713	7.8

Wymiary:

Typ	a	d1	d2	h	I	Rysunek
HST 0102	98	155	127	134	30

* przy znamionowym prądzie wyjściowym


Autotransformatory trójfazowe do zabudowy - Typ HTG

Trójfazowe autotransformatory firmy Metrel współpracują z zasilaniem oraz obciążeniami zarówno połączonymi w trójkąt jak i w gwiazdę. Autotransformatory są zawsze połączone w gwiazdę i mają wyprowadzony zacisk neutralny. Wspólna oś reguluje wszystkie suwaki równolegle.

3-fazowe autotransformatory Metrel z połączeniem 3 przewodowym z 3-fazowym systemem można stosować do zasilania 3-przewodowych, 3-fazowych obciążeń symetrycznych. W tym przypadku punkt neutralny nie powinien być użyty. Mniej niż 10% znamionowego prądu autotransformatora płynąc do punktu neutralnego utrzyma asymetrię wyjścia trójfazowego w rozsądnych granicach.

W przypadku trójfazowego systemu 4-przewodowego przewód neutralny systemu powinien być podłączony na stałe do punktu neutralnego autotransformatora Metrel. Zapobiegnie to przesunięciu zera i ewentualnemu uszkodzeniu urządzenia. Jednostka trójfazowa będąca połączeniem trzech jednofazowych autotransformatorów firmy Metrel połączonych w zamknięty trójkąt nie pozwalają na regulacje napięcia w pełnym zakresie. Łączenie wielu jednofazowych autotransformatorów do zastosowań w symetrycznych układach trójfazowych poza fabryką jest niepraktyczne i nastręcza wiele trudności natury mechanicznej.

Autotransformatory Typ HTG (Napięcie wejściowe 400 V)

Napięcie wyjściowe 0 ÷ 400 V			Napięcie wyjściowe 0 ÷ 450 V
Typ	Is (A)	P (VA)	Typ	Is (A)	P (VA)	Masa  (kg)	Model
HTG 400/1	1.0	690	HTG 450/0.8	0.8	624	4.85	3/M15
HTG 400/1.6	1.6	1104	HTG 450/1.4	1.4	1092	8.1	3/M30
HTG 400/2	2.0	1380	HTG 450/1.6	1.6	1248	8.1	3/M30
HTG 400/3	3.0	2070	HTG 450/2.5	2.5	1950	11.9	3/M50
HTG 400/4.5	4.5	3105	HTG 450/3.5	3.5	2730	15.1	3/M100
HTG 400/6	6.0	4140	HTG 450/4.5	4.5	3510	15.1	3/M100
HTG 400/8	8.0	5520	HTG 450/6.3	6.3	4914	23.6	3/M200
HTG 400/10	10.0	6900	HTG 450/8	8.0	6240	23.6	3/M200
HTG 400/12	12.0	8280	HTG 450/10	10.0	7800	29.8	3/M250
HTG 400/18	18.0	12420	HTG 450/15	15.0	11700	51.2	3/M300
HTG 400/23	23.0	15870	HTG 450/20	20.0	15600	56	3/M400
HTG 400/32	32.0	22080	HTG 450/30	30.0	23400	70	3/M500

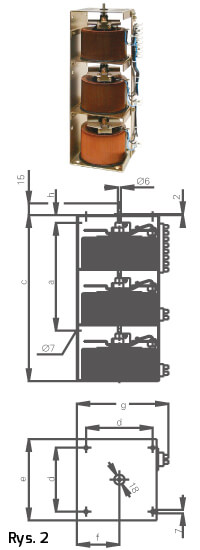

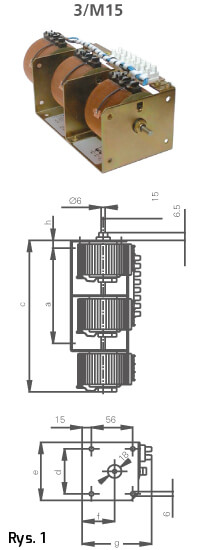

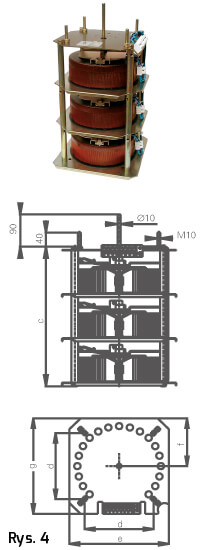

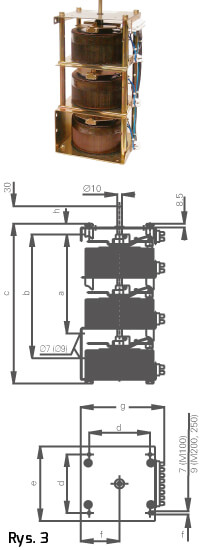

Wymiary:

Model	a	b	c	d	e	f	g	h	Rysunek
3/M15	154	-	246	80	100	48	105	15	1
3/M30	234	-	323	80	100	55	110	15	2
3/M50	243	-	323	110	124	64	149	18	3
3/M100	243	284	370	110	130	67	153	21	3
3/M200	243	284	370	160	178	90	200	21	3
3/M250	243	284	370	160	178	90	200	21	3
3/M300	-	-	402	178	275	138	275	-	4
3/M400	-	-	402	249	310	155	310	-	4
3/M500	-	-	466	249	350	175	350	-	4

Autotransformatory jednofazowe sterowane silnikiem jednofazowe HSM i trójfazowe HTM

Autotransformatory firmy Metrel sterowane silnikiem różnią się od urządzeń sterowanych ręcznie przede wszystkim sposobem regulacji pozycji suwaka na osi w celu zmiany wartości napięcia wyjściowego. Do zmiany położenia suwaka służy silnik synchroniczny. Kierunek obrotu silnika jest odwracalny za pomocą przełącznika SPDT (opcjonalnie) i zasilany jest on przez 230V, 50 / 60 Hz. Zintegrowane przełączniki krańcowe zapobiegają przekraczaniu granic uzwojenia.

Typowe metody regulacji autotransformatorów sterowanych silnikiem obejmują między innymi:

• Ręczne przełączanie “zmniejsz/zwiększ” oparte na przyciskach samopowrotnych lub typu dźwigni.
• Sterowanie przekaźnikami lub stycznikami jako rezultat niskonapięciowych sygnałów z zewnętrznych obwodów. Przykład: Sygnał wejściowy mogą zapewnić fotokomórki czy termostaty.
• Do precyzyjnej regulacji w układach zamkniętych można zastosować przyrządy do sterowania procesami oraz inne zaawansowane układy sterujące.

Czas pracy silnika określa liczbę sekund, które silnik potrzebuje aby przebyć swój pełny zakres w jednym kierunku. Czas pracy silnika dla autotransformatorów Metrel to standardowo 23 s. Inne czasy pracy są dostępne opcjonalnie.

Autotransformatory Typ HSM (Napięcie wejściowe 230 V)

Napięcie wyjściowe 0 ÷ 230 V			Napięcie wyjściowe 0 ÷ 260 V
Typ	Is (A)	P (VA)	Typ	Is (A)	P (VA)	Masa (kg)	Model
HSM 230/3	3.0	690	HSM 260/2.5	2.5	650	4.5	M50
HSM 230/4.5	4.5	1035	HSM 260/3.5	3.5	910	5.6	M100
HSM 230/6	6.0	1380	HSM 260/4.5	4.5	1170	5.6	M100
HSM 230/8	8.0	1840	HSM 260/6.3	6.3	1638	8.0	M200
HSM 230/10	10.0	2300	HSM 260/8	8.0	2080	8.0	M200
HSM 230/12	12.0	2760	HSM 260/10	10.0	2600	10.2	M250
HSM 230/18	18.0	4140	HSM 260/15	15.0	3600	14.3	M300
HSM 230/23	23.0	5290	HSM 260/20	20.0	5200	15.0	M400
HSM 230/32	32.0	7360	HSM 260/30	30.0	7800	21.5	M500

Autotransformatory Typ HTM (Napięcie wejściowe 400 V)

Napięcie wyjściowe 0 ÷ 400 V			Napięcie wyjściowe 0 ÷ 450 V
Typ	Is (A)	P (VA)	Typ	Is (A)	P (VA)	Masa (kg)	Model
HTM 400/3	3.0	2070	HTM 450/2.5	2.5	1950	12.9	3/M50
HTM 400/4.5	4.5	3105	HTM 450/3.5	3.5	2730	16.1	3/M100
HTM 400/6	6.0	4140	HTM 450/4.5	4.5	3510	16.1	3/M100
HTM 400/8	8.0	5520	HTM 450/6.3	6.3	4914	24.6	3/M200
HTM 400/10	10.0	6900	HTM 450/8	8.0	6240	24.6	3/M200
HTM 400/12	12.0	8280	HTM 450/10	10.0	7800	30.8	3/M250
HTM 400/18	18.0	12420	HTM 450/15	15.0	11700	46.5	3/M300
HTM 400/23	23.0	15870	HTM 450/20	20.0	15600	49.0	3/M400
HTM 400/32	32.0	22080	HTM 450/30	30.0	23400	71.5	3/M500

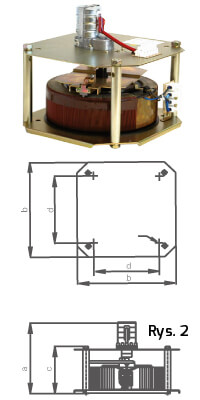

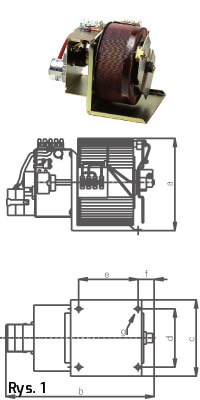

Wymiary:

Model	a	b	c	d	e	f	g	h	i	k	Rysunek
M30	147	198	110	100	100	25	∅4.5	-	-	-	1
M50	147	198	110	100	100	25	∅4.5	-	-	-	1
M100	180	240	180	150	90	20	∅9	-	-	-	1
M200	180	240	180	150	90	20	∅9	-	-	-	1
M250	180	240	180	150	90	20	∅9	-	-	-	1
M300	238	375	170	178	-	-	∅10.5	-	-	-	2
M400	238	310	170	216	-	-	∅10.5	-	-	-	2
M500	248	340	180	249	-	-	∅10.5	-	-	-	2

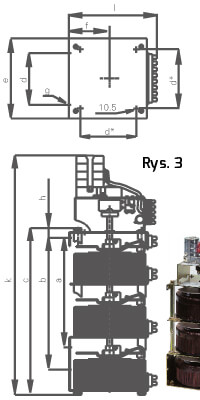

Model	a	b	c	d (d*)	e	f	g	h	i	k	Rysunek
3/M50	114	284	323	110	124	64	∅7	18	149	460	3
3/M100	343	284	370	110	130	67	∅7	21	153	510	3
3/M200	343	284	370	160	178	90	∅9	21	200	510	3
3/M250	343	284	370	160	178	90	∅9	21	200	510	3
3/M300	-	-	402	178*	275	138	-	-	275	605	3
3/M400	-	-	402	216*	310	155	-	-	310	600	3
3/M500	-	-	466	249*	350	175	-	-	350	660	3

Autotransformatory w obudowach jednofazowe HSN i trójfazowe HTN

Autotransformatory z serii HSN i HTN są w pełni zabudowane zapewniając ochronę przed uszkodzeniami mechanicznymi i wpływem środowiska. Urządzenia mogą być stosowane wszędzie, gdzie istnieje potrzeba precyzyjnej regulacji napięcia zmiennego.

Napięcie wyjściowe regulowane jest przed duże, antypoślizgowe pokrętło. Napięcie wyjściowe jest zwiększane liniowo w miarę przekręcania pokrętła zgodnie ze wskazówkami zegara. Wszystkie modele wyposażone są w przewód zasilający z wtyczką, podświetlany przycisk włącz/wyłącz oraz zewnętrzne złącze PE. Na obudowie znajduje się skala napięcia wyjściowego.

Autotransformatory w obudowie można łatwo przenosić do różnych punktów laboratorium, hali produkcyjnej czy warsztatu, w których potrzebna jest regulacja napięcia.

Wszystkie modele odpowiednie są dla częstotliwości 50 Hz / 60 Hz. Dostępne są modele jedno- i trójfazowe o różnych napięciach znamionowych.

Autotransformatory Typ HSN

Typ HSN	Up (V)	Us (V)	Is (A)	P (VA)	Masa (Kg)	Model	Wymiary (x x h x I)
HSN 260/4.5	230	0 ÷ 260	4.5	1170	5.4	M100	170 x 155 x 220 mm
HSN 260/8	230	0 ÷ 260	8.0	2080	7.9	M200	203 x 155 x 253 mm
HSN 260/10	230	0 ÷ 260	10.0	2600	10.1	M250	270 x 155 x 320 mm
HSN 260/15	230	0 ÷ 260	15.0	3900	18.6	M300	285 x 228 x 315 mm
HSN 260/20	230	0 ÷ 260	20.0	5200	20.1	M400	318 x 228 x 348 mm
HSN 260/30	230	0 ÷ 260	30.0	7800	28.2	M500	357 x 228 x 387 mm

Autotransformatory Typ HTN

Typ	Up (V)	Us (V)	Is (A)	P (VA)	Masa (Kg)	Model	Wymiary (x x h x I)
HTN 450/8	400	0 ÷ 450	8.0	6240	28.7	3/M200	240 x 420 x 285 mm
HTN 450/10	400	0 ÷ 450	10.0	7800	34.7	3/M250	240 x 420 x 285 mm
HTN 450/15	400	0 ÷ 450	15.0	11700	52.5	3/M300	285 x 520 x 315 mm
HTN 450/20	400	0 ÷ 450	20.0	15600	56.0	3/M400	318 x 520 x 348 mm
HTN 450/30	400	0 ÷ 450	30.0	23400	79.4	3/M500	357 x 590 x 405 mm

Zasilacze laboratoryjne Metrel

MA 4804, MA 4852 i MA 4853 to przenośne zasilacze z wbudowanymi autotransformatorami zapewniające ciągła regulację napięcia w zakresie deklarowanej specyfikacji.

Transformatory mają niezależne uzwojenia pierwotne i wtórne co skutkuje izolacją galwaniczną zasilania od napięcia wyjściowego. Jest to częste wymaganie zasilania specjalnych urządzeń elektrycznych.

Zasilacze wyposażone są w woltomierz i amperomierz, które pozwalają na stałą kontrolę nad napięciem wyjściowym i płynącym prądem. Zabezpieczone są one przed przeciążeniami za pomocą bezpieczników, które odłączają obwód wtórny kiedy na wyjściu pojawia się zwarcie.

Zasilacze Metrel MA 4804, MA 4852 i MA 4853 stosuje się w przemyśle elektronicznym (laboratoria elektryczne i kontrolne), warsztatach serwisowych, w szkołach technicznych itp. w skrócie wszędzie, gdzie potrzebne jest regulowane napięcie zasilające lub gdzie z przyczyn technicznych lub bezpieczeństwa zasilanie musi być oddzielone galwanicznie od sieci. Test napięciem 4kV AC rms pozwala na użytkowanie urządzenia w środowisku CAT III / 300V.

	MA 4804	MA 4852	MA 4853
Zasilanie	230 V, 50-60 Hz	230 V, 50-60 Hz	230 V, 50-60 Hz
Napięcie wyjściowe
napięcie a.c.	0 ÷ 245 V (230 V)*	0 ÷ 33 V (30 V)*	0 ÷ 33 V (30 V)*
napięcie d.c.	-	0 ÷ 46 V (32 V)*	0 ÷ 46 V (32 V)*
Maksymalne obciążenie trwałe	3.1 A	6 A (d.c. + a.c.ef)	6 A (d.c. + a.c.ef)
Oscylacje wyjścia DC	-	15 Vpp (I=6 A)	200 mVpp (I= 6 A)
	-	3.5 Vpp (I=1 A)	30 mVpp (I= 1 A)
Zakres temperatury pracy	-5 ÷ +40 °C	-5 ÷ +40 °C	-5 ÷ +40 °C
Wymiary (w x h x l)	228 x 216 x 210 mm	228 x 216 x 210 mm	228 x 216 x 210 mm
Masa	11 kg	8.2 kg	9.1 kg
* przy znamionowym prądzie wyjściowym
