Producent: SONEL (przejdź do produktów)

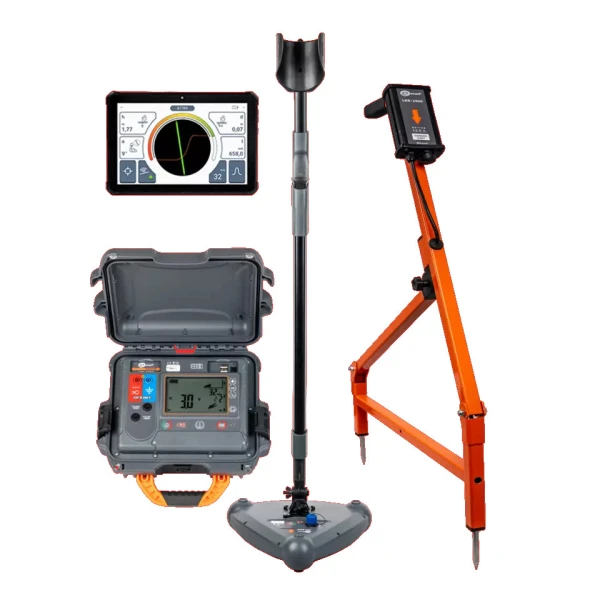

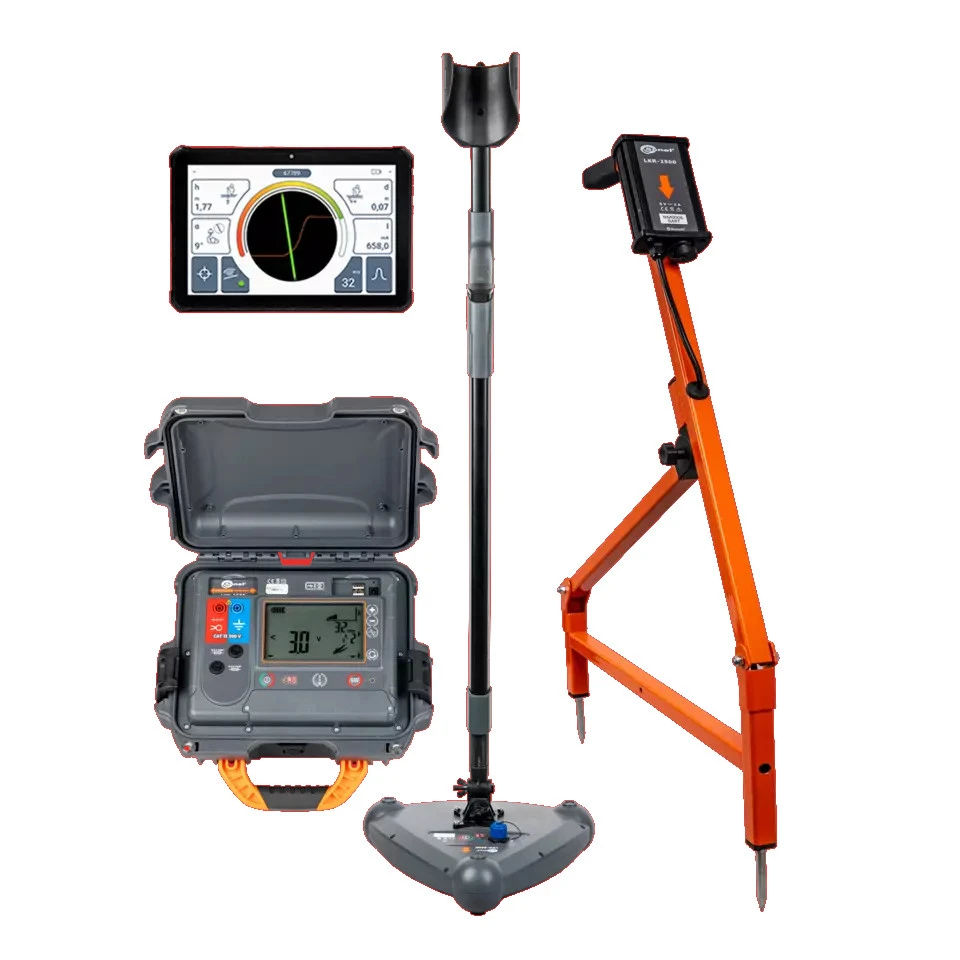

LKZ-2500 Pro Lokalizator kabli i infrastruktur podziemnych

Przejdź do sekcji Opinie
Dostępność:
dostępny
Czas wysyłki: 5 dni robocze
Dostawa od 0,00 zł - Kurier UPS

z VAT bez VAT
13 650,00 zł
Cena regularna: 16 482,00 zł
-17%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Pliki

Opinie

Produkty powiązane

 LKZ-2500 Pro  Lokalizator kabli i infrastruktur podziemnych





Podziemni detektywi

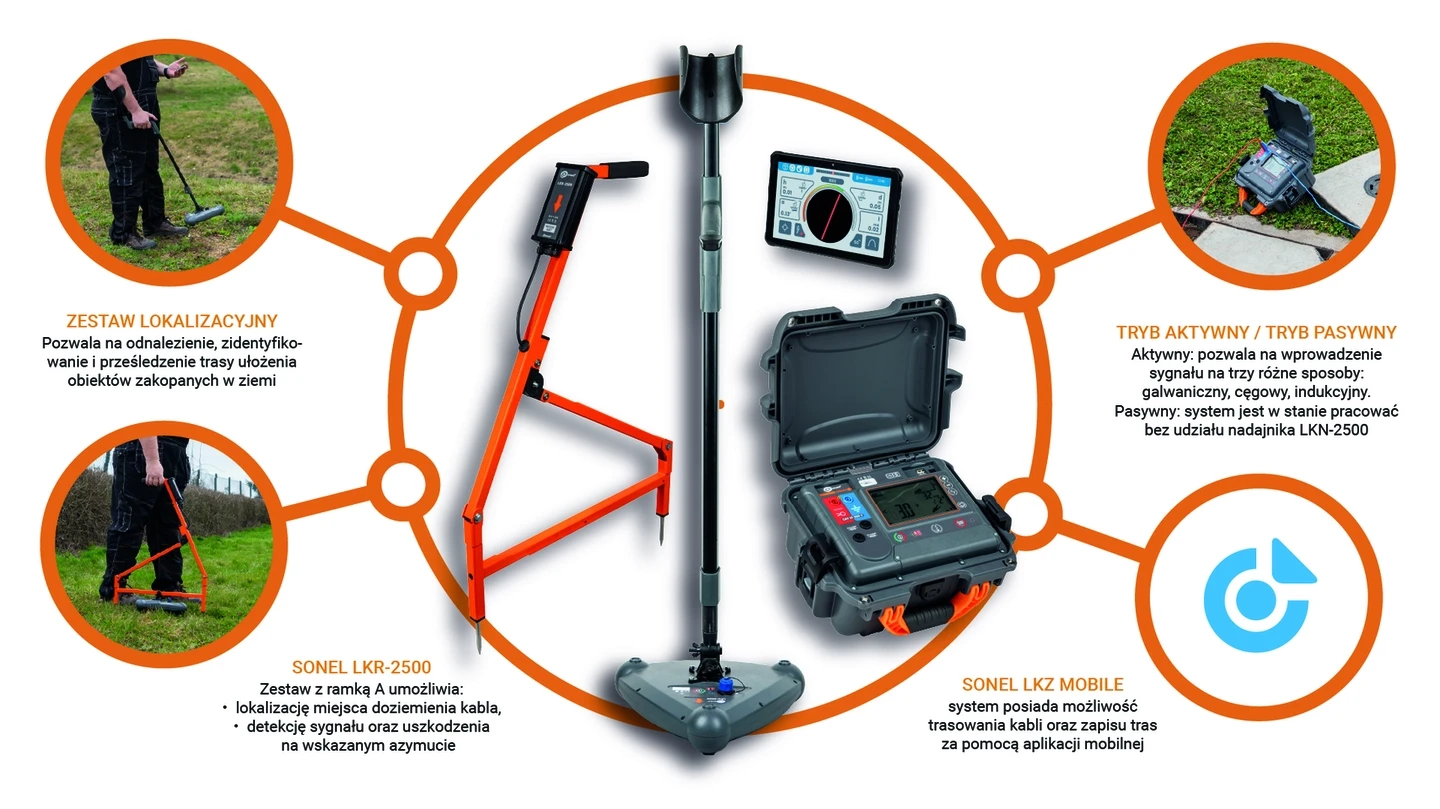

Zestaw lokalizacyjny LKZ składa się z nadajnika LKN i detektora LKD. Pozwala na odnalezienie, zidentyfikowanie i prześledzenie trasy ułożenia obiektów zakopanych w ziemi. Użytkownik będzie w stanie trasować:

  • przewody i kable energetyczne, sterownicze, teleinformatyczne i telekomunikacyjne,
  • podziemne elementy instalacji odgromowej, instalacje ochrony katodowej,
  • instalacje wodne i kanalizacyjne,
  • instalacje paliwowo-przesyłowe (gazociągi, rurociągi),
  • instalacje grzewcze i rury preizolowane.

We współpracy z detektorem LKR (Ramką A) możliwa jest dodatkowo:

  • lokalizacja miejsca doziemienia kabla,
  • detekcja sygnału oraz uszkodzenia na wskazanym azymucie.

Zestawy serii LKZ są nieocenionym wsparciem przy pracach ziemnych w branżach energetycznych, instalacyjnych, budowlanych, kolejowych, telekomunikacyjnych, wodno-sanitarnych, ciepłowniczych, geodezyjnych i wielu innych.

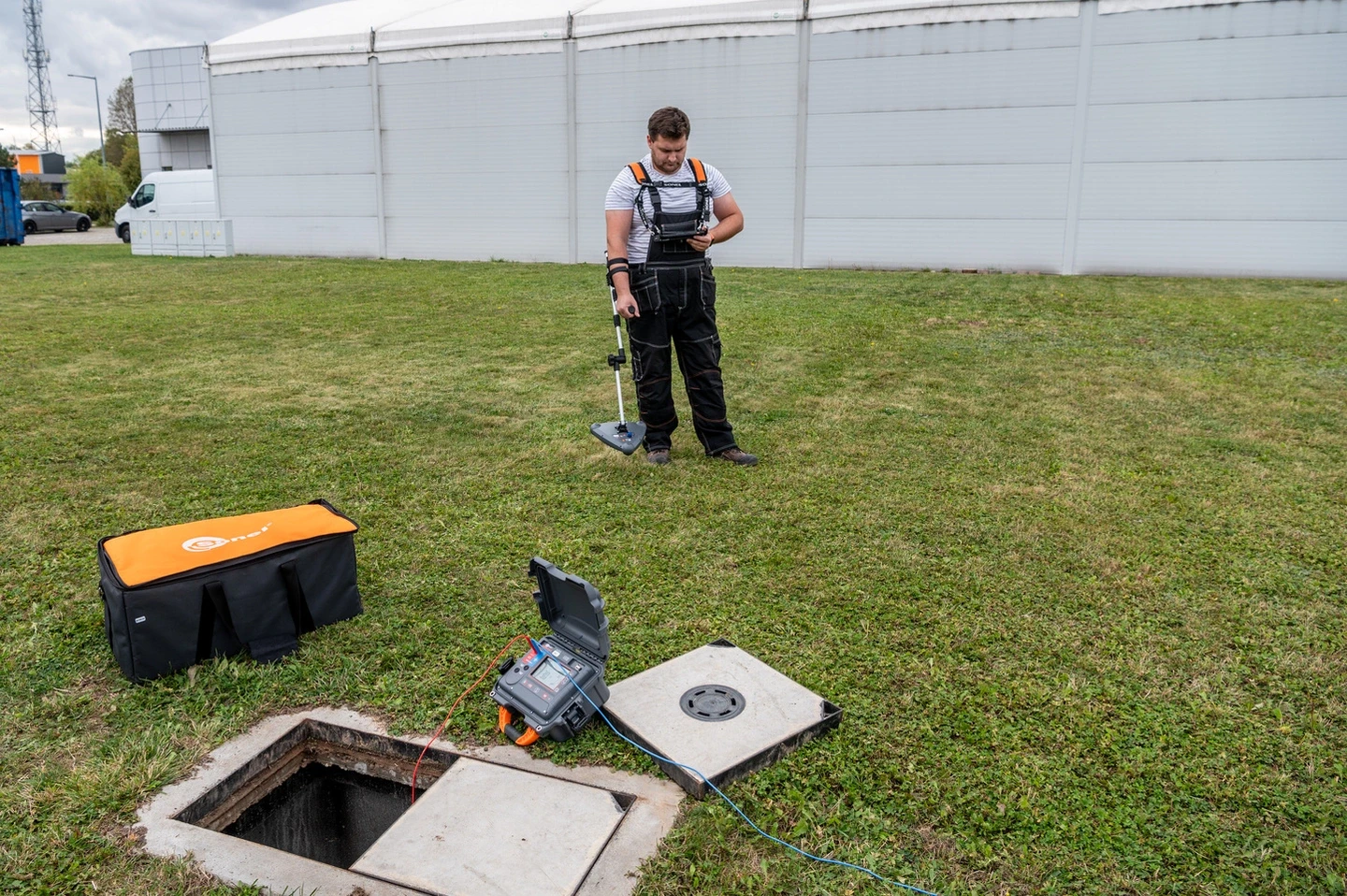

Nadajnik LKN-2500 służy do wprowadzania do trasowanego obiektu sygnału lokalizacyjnego. Detektor LKD-2500 umieszczony wzdłuż badanego obiektu wykrywa sygnał, a detektor LKR-2500 (Ramka A) umożliwia namierzenie doziemień występujących pod ziemią. Oba urządzenia informują o tym użytkownika poprzez aplikację mobilną Sonel LKZ Mobile. Ustalenie trasy obiektu i/lub miejsca uszkodzenia jest możliwe na podstawie obserwacji wskazań kompasu oraz poziomu wykrywanego sygnału.

System posiada możliwość trasowania kabli oraz zapisu tras i miejsc uszkodzeń za pomocą aplikacji mobilnej. Takowe pliki mogą być eksportowane oraz udostępniane innym użytkownikom – również tym, którzy nie posiadają urządzenia LKN-2500 / LKD-2500 / LKR-2500.

System jest w stanie pracować w trybie pasywnym (bez udziału nadajnika LKN-2500) oraz aktywnym (z udziałem nadajnika LKN-2500). Tryb aktywny pozwala na wprowadzenie sygnału na trzy różne sposoby:

  • galwaniczny – polega na wprowadzeniu do obiektu sygnału w sposób galwaniczny, za pomocą przewodów,
  • cęgowy – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą cęgów,
  • indukcyjny – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą wewnętrznej anteny przyrządu.



Nadajnik LKN-2500

  • Praca w trybie bezpośredniego podłączenia galwanicznego lub indukcyjnym – wewnętrzną anteną nadawczą
  • Współpraca z cęgami nadawczymi
  • Obudowa walizkowa

Detektor LKD-2500

  • Tryb aktywny
    • praca z nadajnikiem LKN-2500 na częstotliwościach 8 kHz, 32 kHz (tryb Signal)
  • Tryb pasywny – praca na częstotliwościach:
    • 50 Hz, 60 Hz (tryb Power)
    • 2...65 kHz (tryb Radio)

Detektor LKR-2500 (Ramka A)

  • Lokalizacja miejsca doziemienia kabla
  • Detekcja sygnału oraz uszkodzenia na wskazanym azymucie

Sonel LKZ Mobile

Aplikacja współpracująca z detektorem przewodów i kabli Sonel LKD-2500 oraz detektorem Sonel LKR-2500 (Ramka A). Umożliwia trasowanie obiektów, detekcję doziemień i zapis tras w pamięci urządzenia mobilnego wraz z namiarami GPS punktów trasy oraz odczytami dodatkowymi.

Aplikacja dodatkowo umożliwia:

  • podgląd pozycjonowania na żywo,
  • pomiar odległości do konkretnego punktu trasy,
  • eksport tras na inne urządzenia mobilne,
  • odczytywanie tras z pamięci urządzenia mobilnego,
  • podgląd zapisanych wartości odczytów wszystkich parametrów,
  • scalanie tras,
  • dodawane notatek i załączników do tras oraz punktów pomiarowych.



Specyfikacja techniczna - Nadajnik LKN-2500

Parametr Opis
Stopień ochrony IP67
Zasilanie akumulator Li-ion 7,2 V 9,8 Ah
Temperatura pracy -10…+50°C
Temperatura przechowywania -20…+60°C
Temperatura odniesienia 23 ± 2°C

Specyfikacja techniczna - Detektor LKD-2500

Parametr Opis
Stopień ochrony IP65
Zasilanie akumulator Li-ion 3,6 V 6,7 Ah
Temperatura pracy -10…+50°C
Temperatura przechowywania -20…+60°C
Temperatura odniesienia 23 ± 2°C
Wilgotność względna 20...90%

Specyfikacja techniczna - Detektor LKR-2500 (Ramka A)

Parametr Opis
Stopień ochrony IP65
Zasilanie akumulator Li-ion 3,6 V 3,5 Ah
Temperatura pracy -10…+50°C
Temperatura przechowywania -20…+60°C
Temperatura odniesienia 23 ± 2°C
Wilgotność względna 20...90%

Waga i wymiary

Parametr Wartość
Waga netto (kg) 6.6
Waga opakowania (kg) 6.6
Szerokość opakowania (cm) 77.5
Wysokość opakowania (cm) 43
Długość opakowania (cm) 77.5






Akcesoria dołączone do miernika

Przewód 5 m niebieski 1 kV (wtyki bananowe) NR KAT. WAPRZ005BUBB 1 szt.
Przewód 5 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ005REBB 2 szt.
Sonda gruntowa 30 cm NR KAT. WASONG30 2 szt.
K-02 Krokodylek niebieski 1 kV 20 A NR KAT. WAKROBU20K02 1 szt.
Z-7 Zasilacz do ładowania akumulatorów + przewód do zasilania 230 V (wtyk CEE 7/16) NR KAT. WAZASZ7 1 szt.
K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 3 szt.
LKN-2500 Nadajnik NR KAT. WMGBLKN2500 1 szt.

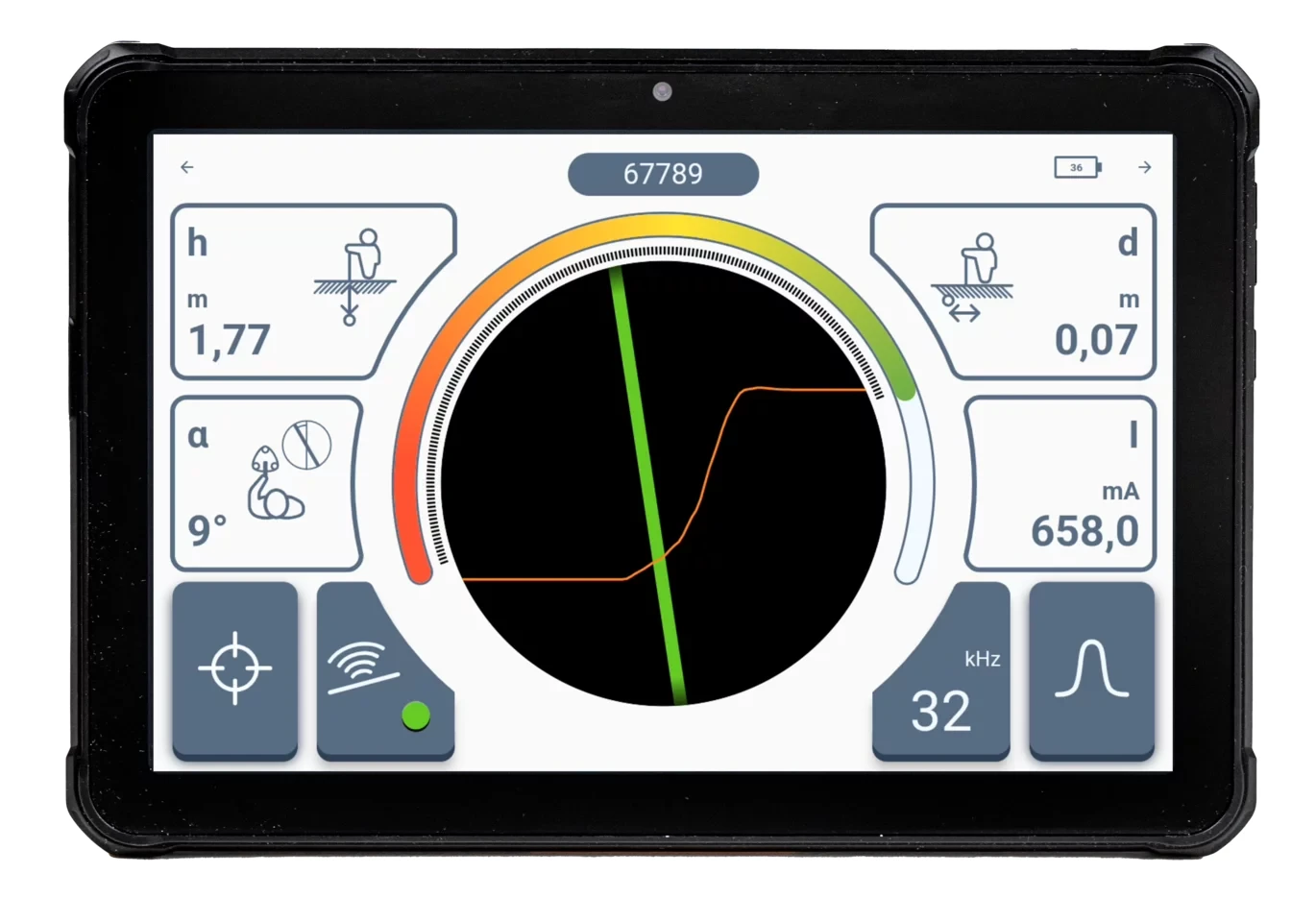

Panel sterujący NR KAT. WAPOZTAB08 1 szt.
Sonel LKZ Mobile Aplikacja mobilna do detektora LKD-2500 NR KAT. WAPROLKZMOBILE
XL-1 Torba uniwersalna NR KAT. WAFUTXL1 1 szt.
Uchwyt na panel sterujący NR KAT. WAPOZUCH16 1 szt.
Deklaracja sprawdzenia NR KAT. WADOKDS 3 szt.
LKD-2500 Detektor NR KAT. WMGBLKD2500 1 szt.
Z-32 Zasilacz NR KAT. WAZASZ32 1 szt.
LKR-2500 Detektor (Ramka A) NR KAT. WMGBLKR2500 1 szt.
Uchwyt długi NR KAT. WAPOZUCH15 1 szt.
