Producent: SONEL (przejdź do produktów)

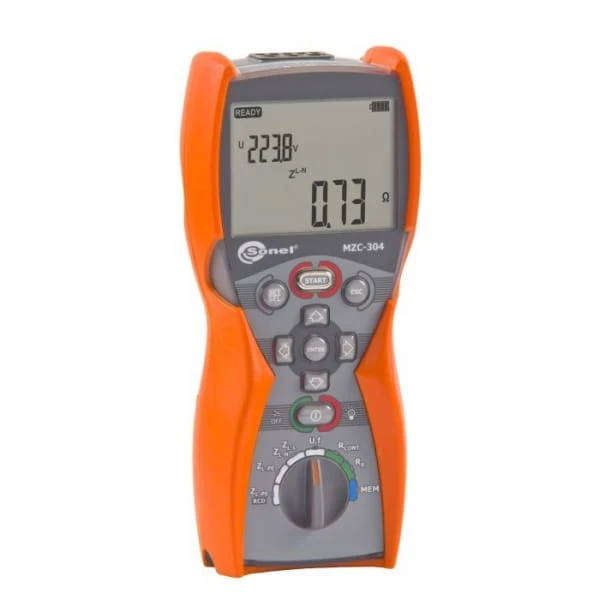

MZC 304F Miernik Impedancji Pętli Zwarcia SONEL

Przejdź do sekcji Opinie
Dostępność:
dostępny
Czas wysyłki: 5 dni robocze
Dostawa od 0,00 zł - Paczkomaty

Paczkomaty InPost (max wartość zamówienia 5000zł, max wymiar przesyłki 41 × 38 × 64 cm)

z VAT bez VAT
2 990,00 zł
Cena regularna: 3 622,35 zł
-17%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Pliki

Opinie (1)

Produkty powiązane

Pomiar pętli zwarcia i nie tylko

Poznaj kompaktowy miernik impedancji pętli zwarcia Sonel MZC-304F o wielu funkcjach pomiarowych.

Prezentowany model należy do najmniejszych dostępnych na rynku przyrządów przeznaczonych do pomiarów impedancji pętli zwarcia w sieci 230/400 V oraz pomiarów ciągłości połączeń ochronnych i wyrównawczych. Miernik MZC-304F wykonuje pomiary pętli zwarcia z rozdzielczością 0,01 Ω, także w przypadku pomiarów w sieciach zabezpieczonych wyłącznikami RCD. Dzięki podświetlanej klawiaturze oraz wyświetlaczowi, z urządzenia można korzystać nawet przy słabym oświetleniu. Urządzenie posiada szczelną obudowę o stopniu ochrony IP67, która charakteryzuje się znakomitą odpornością i zapewnia sprawne działanie również przy niekorzystnych warunkach środowiskowych.


Urządzenie spełnia wymagania określone w normie PN-EN 61557.

Możliwości

  • Pomiar impedancji pętli zwarcia z rozdzielczością 0,01 Ω
  • Pomiar impedancji małym prądem w obwodach zabezpieczonych RCD ≥30 mA z rozdzielczością 0,01 Ω (zakres 180...270 V)
  • Praca w sieciach o napięciach 220/380 V, 230 V/400 V, 240/415 V (zakres pracy 180...460 V)
  • Zakres roboczy napięć: 180…270 V (dla ZL-PE i ZL-N) oraz 180…460 V (dla ZL-L).
  • Maksymalny prąd pomiarowy: 7,6 A dla 230 V (3x10 ms), 13,3 A dla 400 V (3x10 ms).
  • Częstotliwość robocza 45...65 Hz
  • Wyliczanie prądu zwarciowego Ik.
  • Pomiar przy zamienionych przewodach L i N.
  • Wskazania rezystancji RS i reaktancji XS pętli zwarcia.
  • Niskonapięciowy pomiar ciągłości i rezystancji obwodu

Cechy dodatkowe

  • Elektroda dotykowa - szybkie sprawdzenie poprawności podłączenia przewodu PE.
  • Pomiar napięć przemiennych 0...500 V.
  • Pomiar częstotliwości 45,0...65,0 Hz.
  • Pamięć 990 wyników, połączenie z PC przez Bluetooth.
  • Zasilanie bateryjne (4 x LR6) lub akumulatorowe (4 x NiMH).

Zastosowanie

Przyrząd dedykowany dla personelu wykonującego pomiary w budynkach jedno- i wielorodzinnych, biurowcach, zakładach przemysłowych oraz wszystkich innych miejsc wyposażonych w instalację elektryczną niskiego napięcia. Ponadto miernik przeznaczony jest dla służb utrzymania ruchu na obiektach, gdzie prądy zwarciowe sięgają 4,4 kA (pomiary zgodnie z normą PN-EN 61557). MZC-304F to również świetne narzędzie do sprawdzenia obwodów, w których zastosowano ochronę dodatkową w postaci wyłączników różnicowo-prądowych.

Funkcje pomiarowe Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie 0 V…500 V 0 V…500 V od 0,1 V od ±(2% w.m. + 2 cyfry)
Częstotliwość 45,0 Hz…65,0 Hz 45,0 Hz…65,0 Hz 0,1 Hz ±(0,1% w.m. + 1 cyfra)
Parametry pętli zwarcia
metoda 2p - pomiar małym prądem maksymalny prąd 13,3 A od 0,13 Ω…1999 Ω wg PN-EN 61557 0,00 Ω…1999 Ω od 0,01 Ω ±(5% w.m. + 3 cyfry)
metoda 2p - pomiar bez wyzwalania RCD od 0,5 Ω…1999 Ω wg PN-EN 61557 0,00 Ω…1999 Ω od 0,01 Ω od ±(6% w.m. + 5 cyfr)
Wskazanie prądu zwarciowego
metoda 2p - pomiar małym prądem Wyliczany z zakresów pomiarowych ZS i napięć nominalnych 1,110 A…9999 A od 0,001 A Obliczana na podstawie błędu dla pętli zwarcia
metoda 2p - pomiar bez wyzwalania RCD Wyliczany z zakresów pomiarowych ZS i napięć nominalnych 1,110 A…9999 A od 0,001 A Obliczana na podstawie błędu dla pętli zwarcia
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,12 Ω…400 Ω wg PN-EN 61557-4 0,00 Ω…400 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)

w.m. - wartość mierzona



Wyposażenie

Przewód 1,2 m niebieski 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2BUBB 1 szt.
Przewód 1,2 m żółty 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2YEBB 1 szt.
Przewód 1,2 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2REBB 1 szt.
WS-05 Adapter pomiarowy (wtyk kątowy UNI-Schuko) NR KAT. WAADAWS05 1 szt.
Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) NR KAT. WASONREOGB1 1 szt.
Bateria alkaliczna AA LR06 (15A) 1,5 V NR KAT. WABATAA 4 szt.
Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) NR KAT. WASONBUOGB1 1 szt.
M-6 Futerał NR KAT. WAFUTM6 1 szt.
K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
M-1 Szelki do miernika NR KAT. WAPOZSZE4 1 szt.
Uchwyt - zawieszka do obudowy typu M-1 NR KAT. WAPOZUCH1 1 szt.
certyfikat kalibracji
