Wskaźniki AOWN 6

AOWN6 Akustyczno-optyczny Wskaźnik Napięcia

Akustyczno-optyczny wskaźnik napięcia AOWN-6 służy do akustycznej i optycznej sygnalizacji obecności napięcia w sieciach prądu przemiennego 50 Hz niskiego i średniego napięcia. Posiada dokręcany uchwyt izolacyjny dzięki czemu nie ma konieczności użycia drążka izolacyjnego.

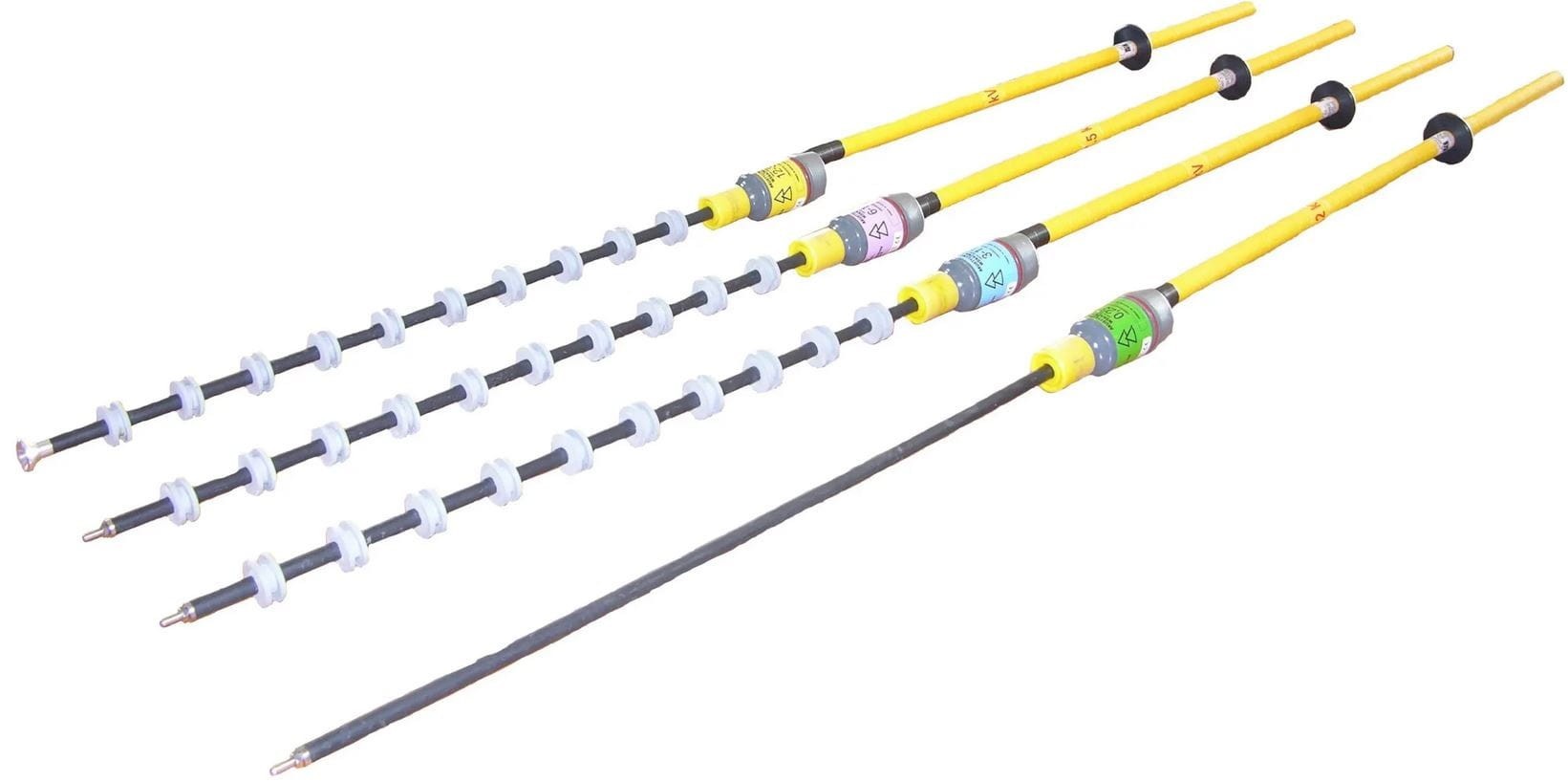

Wskaźnik AOWN-6 jest wykonywany na następujące zakresy napięć znamionowych:

Symbol wskaźnika       Zakres napięć znamionowych [kV], 50 [Hz]
AOWN-6/1                            0,23 – 1,2
AOWN-6/2                                3 – 11
AOWN-6/3                               6 – 17,5
AOWN-6/4                               12 – 36

Wskaźnik AOWN-6 posiada cylindryczną obudowę (nr.2 na rys.), odporną na zmostkowanie, wykonaną z tworzywa sztucznego w kolorze szarym. Jest on odporny na upadek zgodnie z wymaganiami normy PN-EN 61243-1:2007, a jego konstrukcja zapewnia bryzgoszczelność. Z jednej strony wskaźnik zakończony jest kołkiem stykowym (nr.1 na rys.) w kategorii S, to znaczy z przedłużaczem, a z drugiej strony uchwytem izolacyjnym (nr.5 na rys.) który służy do odizolowania użytkownika od źródła
wysokiego napięcia.

Wskaźnik AOWN-6 wykonany jest w grupie I rodzaju sygnalizacji, to znaczy posiada dwa różniące się sygnały akustyczny i optyczny oraz dodatkowo posiada samokontrolę (test). Wskaźnik można używać w warunkach wnętrzowych jak i w napowietrznych w zakresie temperatur od –25 do +70 stopni Celsjusza i wilgotności względnej od 20 do 96 %, co odpowiada kategorii klimatycznej N+W wg normy PN-EN 61243-1:2007. Źródłem zasilania wskaźnika jest bateria alkaliczna 9V typ 6LR61. Dopuszcza się także stosowanie przyjaznych dla środowiska akumulatorów 8,4V (np. NiMH). Wskaźnik AOWN-6 cechuje
łatwość wymiany baterii opisanej w instrukcji dla użytkownika. Wskaźnik posiada mikroprocesorowy układ elektroniczny, który gwarantuje dużą stabilność ustawionego napięcia sygnalizacji (nie ma możliwości regulacji czułości przez osoby postronne) oraz znaczną niewrażliwość na obniżenie napięcia źródła zasilania. Przypadkowe włączenie wskaźnika np. podczas transportu nie spowoduje rozładowania baterii, gdyż wskaźnik po upływie ok. 2 minut samoczynnie się wyłączy.

W czasie samokontroli sprawności oraz w czasie wskazywania obecności napięcia wskaźnik AOWN-6 emituje bardzo dobrze słyszalne i widzialne sygnały akustyczny i optyczny.

Sposób działania wskaźnika AOWN-6 jest następujący:
Proces samokontroli następuje samoczynnie zaraz po załączeniu przez naciśnięcie na ok. 2 sekundy wyłącznika (nr.8 na rys.) wskaźnika i objawia się jednoczesnym załączaniem diod czerwonych (nr.9 i 7 na rys.) na ok. 2 sekundy. Następnie wskaźnik emituje sygnał dźwiękowy ciągły modulowany przez ok. 1 s, po czym przechodzi w stan czuwania. Wskaźnik w stanie czuwania emituje krótki sygnał dźwiękowy i optyczny. Podczas sygnalizacji napięcia wskaźnik emituje sygnał ciągły modulowany akustyczny i optyczny. Wyczerpana bateria sygnalizowana jest osobnym kodem sygnałowym: 3-krotny sygnał akustyczny i optyczny, po czym następuje wyłączenie wskaźnika.

Wskaźnik AOWN-6 jest dostarczany w pokrowcu z tkaniny powlekanej wraz z instrukcją dla użytkownika, opisem technicznym i zaświadczeniem o jakości.

Masa: ok. 1 kg
Wskaźniki napięcia AOWN-6 są oznaczane znakiem CE.

Dokumenty związane:
PN-EN 61243-1:2007 + A1:2010
Prace pod napięciem. Wskaźniki napięcia. Część 1: Wskaźniki typu pojemnościowego do stosowania przy napięciach prądu przemiennego powyżej 1 kV.
PN-EN 60832-1:2010 Prace pod napięciem. Drążki izolacyjne i narzędzia wymienne. Część 1: Drążki izolacyjne (oryg.).
WTO-1/17 Akustyczno-optyczny wskaźnik napięcia AOWN-6.
