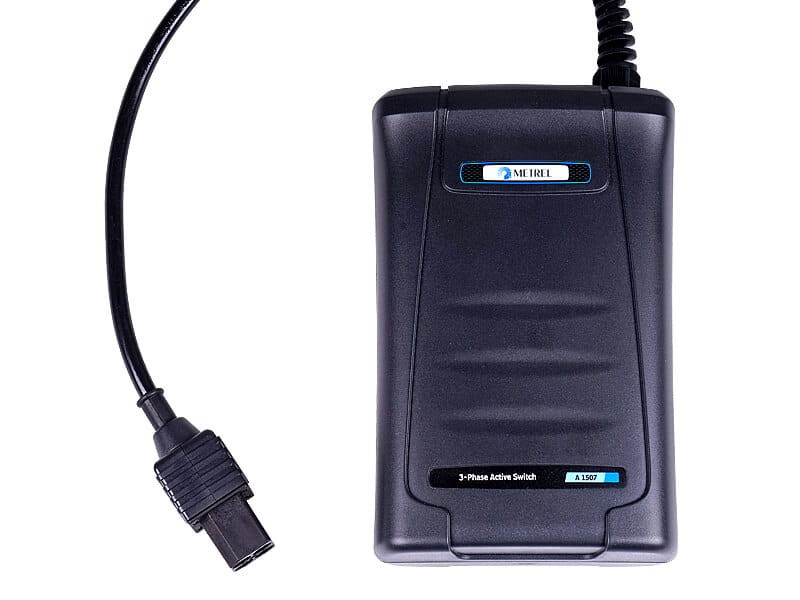

A1507 Aktywny adapter trójfazowy

Aktywny adapter 3-fazowy A1507 jest dedykowany do automatyzacji badań bezpieczeństwa elektrycznych instalacji trójfazowych. W połączeniu z testami automatycznymi AutoSequence ® dostępnymi w testerach instalacji elektrycznych MI 3152 EurotestXC, MI 3152H EurotestXC 2,5kV i MI 3155 EurotestXD oraz zaawansowanym interfejsem tych przyrządów pozwalającym na sprawne zarządzanie pomiarami i pozyskiwanymi wynikami - czas potrzebny na wykonanie pomiarów w instalacjach 3-fazowych jest skracany do absolutnego minimum.

Cechy użytkowe
Złącza bananowe do podłączenia do instalacji trójfazowej poprzez przewody zakończone sondami ostrzowymi/krokodylkowymi lub wtyczek 5p 16A lub 32A
Odpowiednie połączenia torów pomiarowych ustawiane automatycznie silnikiem zgodnie z parametrami ustawionymi z poziomu testera bezpieczeństwa (komunikacja za pomocą technologii Bluetooth)
Automatyczne włączanie/wyłączanie pozwalające zaoszczędzić energię oraz czas potrzebny na wykonanie pomiarów
Obsługiwane mierniki
Metrel MI 3152 EurotestXC
Metrel MI 3152H EurotestXC 2.5kV

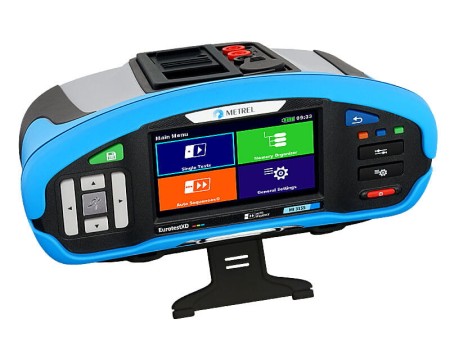

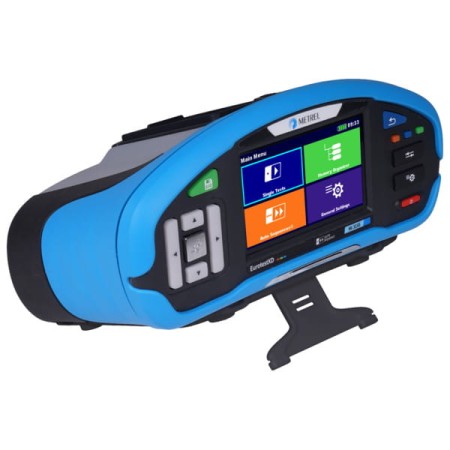

Metrel MI 3155 EurotestXD

Zastosowanie
Zautomatyzowane badanie 3-fazowych instalacji elektrycznych
z wykorzystaniem sond ostrzowych lub krokodylkowych i bezpośrednie podłączenie do złącz/przewodów badanej instalacji
z wykorzystaniem adapterów z wtyczkami do gniazd 3-fazowych 5p 16A oraz 32A i podłączenie do badanej instalacji przez tego typu gniazda
Obsługiwane pomiary
Pomiar napięć fazowych i międzyfazowych oraz kolejności następstwa faz
Pomiar rezystancji izolacji
Pomiar ciągłości połączeń ochronnych
Pomiar rezystancji N-PE
Testowanie wyłączników różnicowoprądowych RCD
Pomiary impedancji pętli zwarcia (L-PE) oraz linii (L-L, L-N)

Zastosowanie w praktyce

Wykonywanie pomiarów instalacji trójfazowej adapterem A 1507 z użyciem wielofunkcyjnych mierników Metrel MI 3152, MI 3152H oraz MI 3155 jest niezwykle łatwe, szybkie, a przy użyciu przewodów z wtyczkami dedykowanych do gniazd 5-pinowych (3P+N+PE) 16A lub 32A, również bardzo bezpiecznie dla użytkownika.

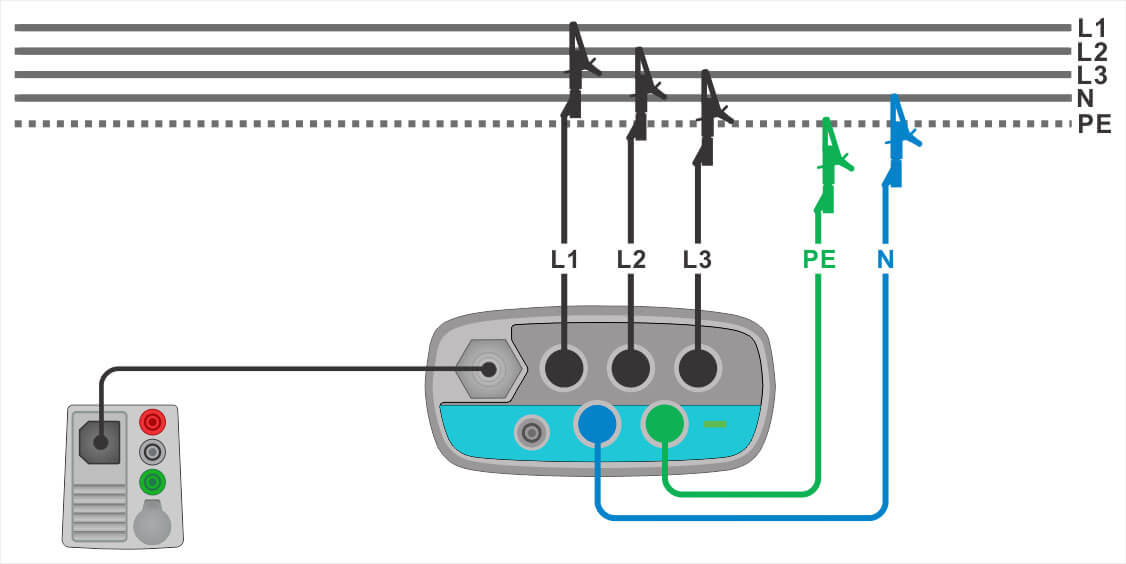

Pierwszym krokiem jaki należy wykonać jest podłączenie się do badanej instalacji za pomocą przewodów zakończonych sondami ostrzowymi / krokodylkami lub wspomnianych wtyczek do pomiaru gniazd trójfazowych A 1641 (16A) lub A 1642 (32A). Po podłączeniu adaptera do przyrządu należy go aktywować w ustawieniach testera i skonfigurować połączenie Bluetooth. Połączenie z aktywnym adapterem A 1507 sygnalizowane jest na ekranie funkcji pomiarowych odpowiednią ikoną - 3ph.
Następnie z menu parametrów pomiarowych pojedynczych testów użytkownik wybiera, pomiędzy którymi żyłami ma być wykonany dany pomiar. Przykładowo przy pomiarze rezystancji izolacji dostępnych jest 10 konfiguracji (L1-L2, L1-L3, L1-N, L1-PE, L2-L3, L2-N, L2-PE, L3-N, L3-PE, N-PE). Po wybraniu odpowiedniej opcji adapter automatycznie ustawi tory pomiarowe do wykonania pomiaru pomiędzy wybranymi przewodami. Po wybraniu odpowiedniej opcji i poprawnym ustawieniu pozostałych parametrów wystarczy wcisnąć przycisk start i uruchomić pomiar.
Pomiar zostanie wykonany pomiędzy wybranymi żyłami bez konieczności skomplikowanej ingerencji w układ pomiarowy. W adekwatny sposób użytkownik może zbadać napięcia pomiędzy poszczególnymi żyłami, kolejność następstwa faz, impedancję pętli zwarcia (sprawdzenie warunku samoczynnego wyłączenia zasilania), impedancję linii (+ sprawdzenie spadków napięć przy maksymalnym dopuszczalnym obciążeniu obwodu) czy też, np. sprawdzić parametry wyłącznika RCD przy upływie z wybranej fazy.
W przypadku testów AutoSequence® w przyrządach MI 3152 EurotestXC oraz MI 3152H EurotestXC 2,5 kV są one z góry zaimplementowane w przyrządzie i użytkownik może zmieniać wyłącznie ich parametry używane do pomiaru. Natomiast w najbardziej zaawansowanym modelu Metrel MI 3155 EurotestXD użytkownik może sam w dowolny sposób konfigurować testy automatyczne za pomocą Edytora Testów AutoSequence®. Edytor został zaimplementowany w oprogramowaniu Metrel Electrical Safety Manager i pozwala układać, krok po kroku, cały test ze wszystkich dostępnych funkcji pomiarowych.

Kompatybilność elektromagnetyczna
EN 61326-1
EN 61326-2-2

Bezpieczeństwo
EN 61010-1
EN 61010-2-030
EN 61010-031

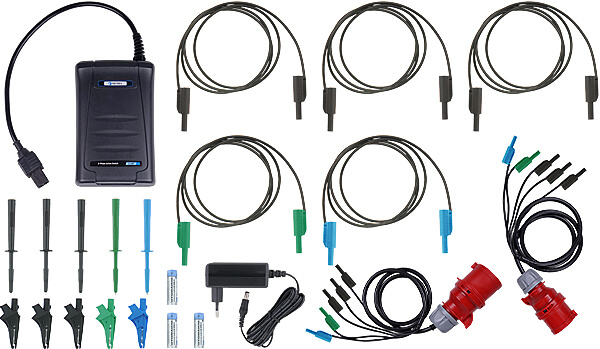

Wyposażenie

• Aktywny adapter 3-fazowy A 1507
• Adapter z wtyczką do gniazd 3-fazowych CEE 5-P 16A
• Adapter z wtyczką do gniazd 3-fazowych CEE 5-P 32A
• Zasilacz + akumulatory NiMH, typ AA (3 szt.)
• Przewód pomiarowy (1,5 m.) - czarny (3 szt.), zielony, niebieski
• Sonda ostrzowa (5 szt.) - czarna (3 szt.), zielona, niebieska
• Sonda krokodylkowa (5 szt.) - czarna (3 szt.), zielona, niebieska
• Instrukcja obsługi do pobrania
• Świadectwo wzorcowania
