AD 7110 Miernik Małych Rezystancji 100A

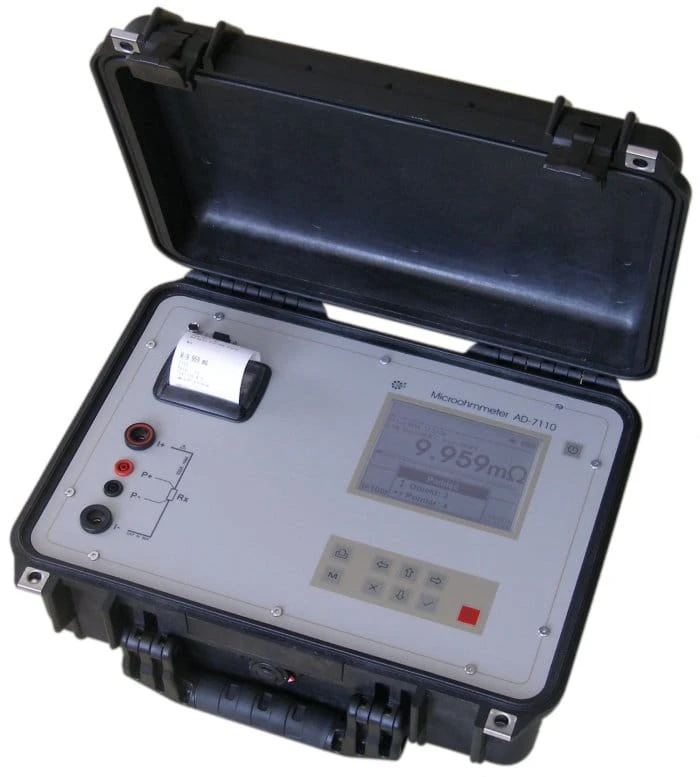

AD 7110 Miernik Małych Rezystancji

Przyrząd AD-7110 przeznaczony jest do pomiarów, z dużą dokładnością, rezystancji elementów przewodzących urządzeń elektroenergetycznych: uzwojeń silników, uzwojeń transformatorów, szyn przewodzących, kontroli stanu przewodności elektrycznej połączeń śrubowych, zaciskanych, spawanych, stanu styków przełączników i przekaźników prądem do 100 A.

Cechy miernika:

Zakres pomiarowy rezystancji: od 10nΩ do 2,5Ω w 4 podzakresach
Prąd pomiarowy: od 100 mA do 100 A

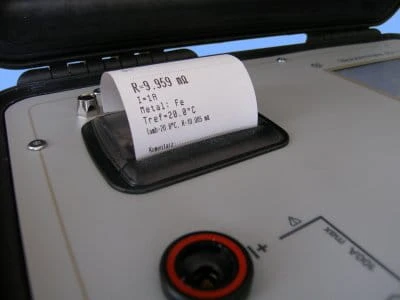

Wbudowana drukarka
4-przewodowy pomiar metodą Kelvina eliminujący rezystancję przewodów pomiarowych
Duży wyświetlacz graficzny 320x240 pikseli z bargrafem
Wybór rodzaju mierzonego metalu (Cu, Al, Ni, Fe)
Pomiar temperatury (opcjonalnie)
Kompensacja temperaturowa pomiaru (opcjonalnie)
Praca z komparatorem (ustawiane progi alarmu - możliwość 6 ustawień)
Pamięć 16384 pomiarów
Przesył danych na komputer przez złącze USB
Wybór trybu pomiaru: obiekt o charakterze indukcyjnym (z wyjątkiem 100 A) lub rezystancyjnym
Zasilanie z wbudowanego akumulatora
Ładowanie przez połączenie z siecią 230 V AC
Autowyłączenie przy bezczynności 10 minut
Wytrzymała na udary, szczelna obudowa
Ilość pomiarów: ok. 450 (I=100 A, t=5 sekund)
Zakres temperatury pracy: -5°C do +40°C
Waga: 8,2 kg
Wymiary: 410 mm × 330 mm × 175 mm
Miernik wykonano w II klasie ochronności

Zastosowanie przy pomiarach:

Styków przełączników, przekaźników
Przewodów, połączeń kablowych
Uzwojeń silników, transformatorów, cewek (z wyjątkiem 100 A)
Połączeń śrubowych, zaciskowych
Połączeń lutowanych, spawanych, zgrzewanych
Elementów elektrycznych i elektronicznych

Zakres          Rozdzielczość                 Prąd pom.                Błąd

2,5Ω                       10µΩ                                 100mA                    ±0,15% w.m. ±0,04% zak.pom.
250mΩ                     1µΩ                                      1A
25mΩ                        0,1µΩ                                  10A
2,5mΩ                      0,01µΩ                                 100A

W zestawie znajdują się:

Miernik AD-7110

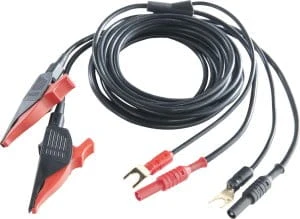

Kable pomiarowe 100 A, (3 m) - 2 szt.
Kable pomiarowe napięciowe, (3 m) - 2 szt.
Chwytaki zaciskowe - krokodylki – 2 szt.
Sonda temperatury Pt100
Kabel przyłączeniowy AC 230 V
Kabel USB do komputera
Zatyczka gniazda USB
Taśma papierowa do drukarki
Płyta CD z programem komputerowym do obsługi miernika AD-7010
Instrukcja obsługi
Karta gwarancyjna

Wyposażenie opcjonalne:

Przewody pomiarowe – wykonanie specjalne
Wzorce do kontroli kalibracji (poprawności wskazań)
