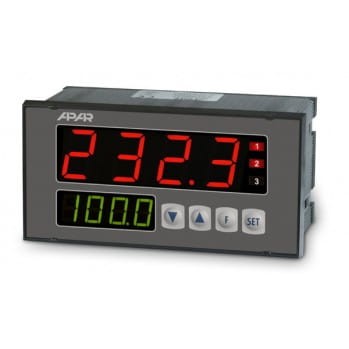

AR 692 Regulator uniwersalny

Regulator uniwersalny AR692

uniwersalne wejście termometryczne i analogowe:
termorezystancyjne Pt100, Ni100, Pt500, Pt1000
termoparowe J, K, S, R, T, B, E, N
prądowe 0-20 mA, 4-20 mA
napięciowe 0-10V, 0-60 mV
rezystancyjne 0-2500 Ω
wejście cyfrowe BIN oraz programowalny przycisk funkcyjny F do zmiany trybu pracy regulatora:
start/stop regulacji
tryb ręczny/automatyczny dla wyjść
skokowa zamiana wartości zadanej (dzienna/nocna)
blokada klawiatury
3 wyjścia typu włącz/wyłącz (ON-OFF, regulacja 2- i 3-stawna) o charakterystykach:
wyjście 1 (główne): ON-OFF z histerezą, PID, fuzzy logic (autotuning) PID
wyjście 2, 3 (pomocnicze/alarmowe): ON-OFF z histerezą
wyjście analogowe 0/4÷20mA lub opcjonalnie 0/2÷10V (ciągłe-regulacyjne, retransmisyjne)
zaawansowana funkcja doboru parametrów PID z elementami fuzzy logic
tryb ręczny (otwarta pętla regulacji) dostępny dla wyjść dwustanowych oraz analogowych, pozwalający zadawać wartość sygnału wyjściowego w zakresie 0 ÷ 100%
programowana charakterystyka pracy (kontroler procesu, ramping)
wbudowany zasilacz 24 Vdc do zasilania przetworników obiektowych
dwuwierszowy odczyt cyfrowy LED z regulacją jasności świecenia:
wyświetlacz GÓRNY - wartość mierzona,
wyświetlacz DOLNY - wartość zadana wyjścia 1
interfejs szeregowy RS485, izolowany galwanicznie, protokół MODBUS-RTU, (opcja dodatkowo płatna)
kompensacja rezystancji linii dla czujników rezystancyjnych
kompensacja temperatury zimnych końców termopar
programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, komunikacji, dostępu oraz inne parametry konfiguracyjne
dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
sposoby konfiguracji parametrów:
z klawiatury foliowej IP54 umieszczonej na panelu przednim urządzenia
poprzez RS485 lub programator AR955 i bezpłatny program komputerowy ARSOFT-WZ1 (Windows 2000/XP/Vista/7/8)
oprogramowanie oraz programator umożliwiający podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
wysoka dokładność, stabilność długoterminowa i odporność na zakłócenia
dokładność pomiaru:
dla RTD, mA, V, mV, Ω: 0,1% zakresu pomiarowego ±1 cyfra
dla termopar: 0,2% zakresu pom. ±1 cyfra, dodatkowo
czas odpowiedzi: 0,25÷3 s (programowalny)
zasilanie:
230 Vac (85÷260 Vac) / 3 VA
24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
zakres temperatury pracy: 0÷50 °C
zakres wilgotności względnej: 0÷90 %RH (bez kondensacji)
obudowa tablicowa INCABOX XT 144x72x79 mm
stopień ochrony: IP54 od czoła, IP20 od strony złącz
materiał: samogasnący NORYL 94V-0
