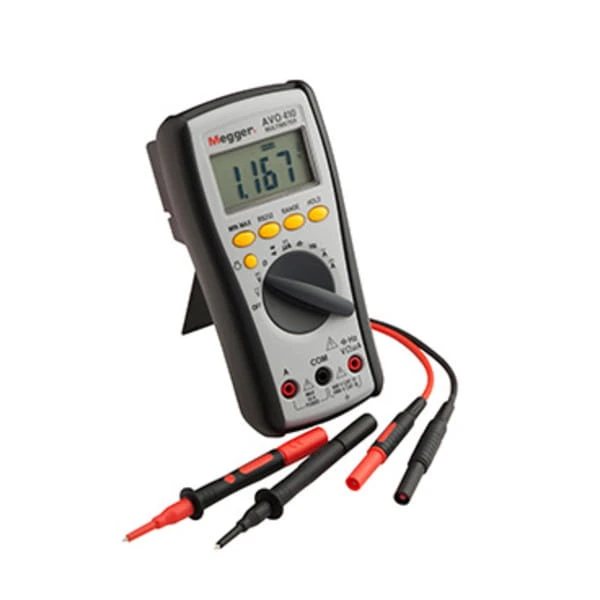

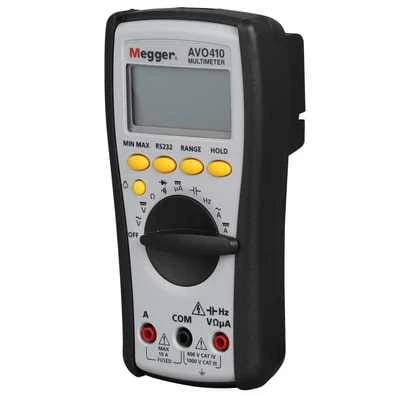

AVO410 Megger multimetr cyfrowy TRMS

AVO410 Megger multimetr cyfrowy TRMS

AVO410 multimetr cyfrowy TRMS Megger wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały
– prąd przemienny TRMS
– rezystancja
– pojemność
– częstotliwość
– test ciągłości
– test diody.

Cechy szczególne i funkcje specjalne multimetru:

• Wyświetlacz LCD z podświetleniem, maksymalne wskazanie 6000
• Pomiar rzeczywistej wartości skutecznej napięcia/prądu przemiennego (True RMS)
• Zakresy pomiarowe napięcia 1000 V DC / 750 V AC
• Zakresy pomiarowe prądu 10 A AC / DC
• Pomiar rezystancji, częstotliwości i pojemności
• Kategoria pomiarowa KAT IV 600 V

AVO410 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 80 %.

1. AVO410 pomiar napięcia stałego/przemiennego TRMS

Zakresy pomiarowe: 600 mV, 6 V, 60 V, 600 V, 1000 V DC/750 V AC
Tolerancja: ± 0.5 % ± 2 cyfry dla napięcia DC; ± 0.9 % ± 5 cyfr dla napięcia AC
Pasmo pomiarowe AC: 50 – 60 Hz na zakresie 600 mV; 50 – 500 Hz dla pozostałych zakresów
Zabezpieczenie przeciążeniowe: 1000 V AC/DC
Impedancja wejściowa: 10 MΩ || < 100 pF

2. AVO410 pomiar prądu stałego/przemiennego TRMS

Zakresy pomiarowe: 600 µA, 6000 µA, 6 A, 10 A
Tolerancja: ± 1 % ± 2 cyfry dla prądu DC; ± 1.5 % ± 5 cyfr dla zakresów 6 A, 10 A
Pasmo pomiarowe AC: 50 – 500 Hz dla zakresów 6 A, 10 A
Zabezpieczenie przeciążeniowe: 10 A (dla zakresów 6 A, 10 A), 600 V rms dla zakresów µA

3. AVO410 pomiar rezystancji

Zakresy pomiarowe:
600 Ω, 6 kΩ, 60 kΩ, 600 kΩ: tolerancja ± 0.7 % ± 2 cyfry
6 MΩ: tolerancja ± 1 % ± 2 cyfry
60 MΩ: tolerancja ± 1.5 % ± 2 cyfry
Zabezpieczenie przeciążeniowe: 600 V rms

4. AVO410 test diody i ciągłości

Rozdzielczość pomiaru diody 10 mV, tolerancja 1.5 % dla zakresu 0.4 – 0.8 V
Maksymalna wartość prądu pomiarowego: 1.5 mA
Napięcie bez obciążenia: 3 V
Brzęczyk dla rezystancji poniżej 500 Ω
Zabezpieczenie przeciążeniowe: 600 V rms

5. AVO410 pomiar częstotliwości

Zakresy pomiarowe: 6000 Hz, 60 kHz, 600 kHz, 6 MHz, 60 MHz; tolerancja ± 0.1 % ± 1 cyfra
Zabezpieczenie przeciążeniowe: 600 V rms

6. AVO410 pomiar pojemności

Zakresy pomiarowe: 6 nF, 60 nF, 600 nF, 6 µF, 60 µF, 600 µF, 6 mF; tolerancja ± 1.9 % ± 8 cyfr
Zabezpieczenie przeciążeniowe: 600 V rms

AVO410 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Zgodność z normami: IEC61010 CAT IV 600 V
Wyświetlacz LCD z podświetleniem, maksymalne wskazanie 6000, szybkość odświeżania 1.5 razy/sekundę
Interfejs RS-232 do komunikacji z PC (konieczny opcjonalny pakiet oprogramowania)
Zasilanie: bateria 9 V (6F22), żywotność 300 godzin dla baterii alkalicznej
Sygnalizacja wyczerpania baterii
Automatyczne wyłączenie zasilania po około 10 minutach bezczynności
Warunki środowiskowe pracy: ≤ 10 °C (bez kondensacji),  11 °C ÷ 30 °C; wilgotność względna RH < 80 %,  31 °C ÷ 40 °C; wilgotność względna RH < 75 %, 41 °C ÷ 50 °C; wilgotność względna RH < 45 %
Warunki środowiskowe przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 % (brak baterii w mierniku)
Wymiary multimetru: 76 mm x 158 mm x 38 mm bez holstera; 82 mm x 164 mm x 44 mm z holsterem
Masa multimetru: 522 g

AVO410 – wyposażenie standardowe

Przewody pomiarowe z sondami
