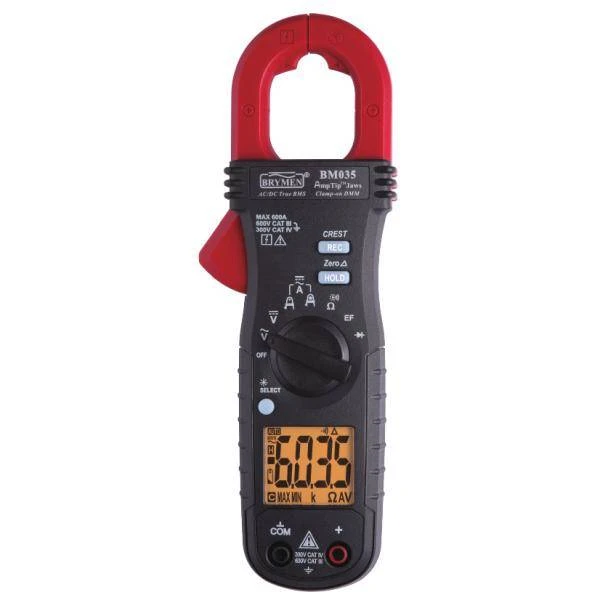

BM 035 miernik cęgowy 600A AC/DC TRMS

BM035 miernik cęgowy 600A AC/DC TRMS Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały (w tym pomiar dokładny małych prądów Amp-Tip)
– prąd przemienny TRMS (w tym pomiar dokładny małych prądów Amp-Tip)
– rezystancja
– test diody
– test ciągłości
– bezdotykowy wykrywacz napięcia (EF).

Maksymalna średnica przewodu obejmowanego przez miernik BM035 wynosi 26 mm.

BM035 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:

Temperatura: 23°C ± 5°C
Wilgotność względna: ≤ 80 %
Zalecany okres wzorcowania miernika BM035: 1 rok.

1. Pomiar napięcia stałego
Zakres pomiarowy 600 V: rozdzielczość 100 mV, tolerancja ± (1 % + 5 cyfr)
Impedancja wejściowa: 10 MΩ || 100 pF

2. Pomiar napięcia przemiennego AC TRMS
Zakres pomiarowy 600 V: rozdzielczość 100 mV, tolerancja ± (1.5 % + 5 cyfr)
Impedancja wejściowa: 10 MΩ || 100 pF
Zakres częstotliwości 50 Hz – 60 Hz

3. Pomiar rezystancji
Zakres pomiarowy 600 Ω: rozdzielczość 0.1 Ω, tolerancja ± (1 % + 5 cyfr)
Zakres pomiarowy 6 kΩ: rozdzielczość 10 Ω, tolerancja ± (1 % + 5 cyfr)

4. Test ciągłości obwodu
Próg zadziałania sygnału akustycznego: 30 Ω – 480 Ω

5. Pomiar diody
Zakres pomiarowy 3 V, rozdzielczość 1 mV
Napięcie bez obciążenia typowe < 3.5 V DC
Wyświetla spadek napięcia diody spolaryzowanej w kierunku przewodzenia

6. Pomiar prądu przemiennego AmpTip
Zakres częstotliwości mierzonych sygnałów 50 Hz – 60 Hz
Zakres pomiarowy 60 A: rozdzielczość 0.01 A, tolerancja ± (1 % + 5 cyfr)

7. Pomiar prądu stałego AmpTip
Zakres pomiarowy 60 A: rozdzielczość 0.01 A, tolerancja ± (1 % + 5 cyfr)

8. Pomiar prądu przemiennego TRMS
Zakres pomiarowy 600 A: rozdzielczość 0.1 A, tolerancja ± (1.5 % + 5 cyfr) dla zakresu częstotliwości 50 Hz ~ 100 Hz oraz ± (2 % + 5 cyfr) dla zakresu częstotliwości 100 Hz ~ 400 Hz

9. Pomiar prądu stałego
Zakres pomiarowy 600 A: rozdzielczość 0.1 A, tolerancja ± (2 % + 5 cyfr)

BM035 – cechy dodatkowe
Wyświetlacz LCD 3-5/6 cyfr, maksymalna wartość 6000, automatyczne wskazanie polaryzacji
Szybkość odświeżania: 5 razy / sekundę (wartość nominalna)
Zakres temperatury pracy: 0 °C do 40 °C
Zakres wilgotności względnej otoczenia: 80 % dla temperatury do 31 °C opadająca liniowo do wartości 50 % dla temperatury 40 °C
Stopień zanieczyszczenia środowiska: 2
Zakres temperatury składowania: -20 °C do +60 °C, wilgotność względna < 80 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Typ detektora: True RMS (rzeczywista wartość skuteczna)
Normy bezpieczeństwa: IEC/UL/CSA_C22.2_#/EN, 61010-1 Ed. 3.0, 61010-2-032 Ed. 3.0, 61010-2- 033 Ed. 1.0 & 61010-031 Ed. 2.0
Kategoria pomiarowa: KAT III 600 V i KAT IV 300 V ac & dc
Zabezpieczenie przeciwprzepięciowe: 6.0 kV (1.2/50µs surge)
Zabezpieczenie przeciążeniowe: prąd cęgowo 600 Adc / Aac rms dla < 400 Hz; napięcie na gniazdach pomiarowych: 660 Vdc / 920 Vac rms; pozostałe funkcje na gniazdach pomiarowych: 600 Vdc / Vac rms
Kompatybilność elektromagnetyczna: EN61326-1 prąd stały i przemienny, w polu w.cz. 1 V/m
Zasilanie: bateria 1.5 V AAA, 2 sztuki
Sygnalizacja rozładowania baterii: poniżej około 2.85 V dla pomiaru pojemności; poniżej około 2.5 V dla pozostałych funkcji
Automatyczne wyłączenie miernika: po około 32 minutach bezczynności
Wymiary miernika (Długość x Szerokość x Wysokość): 188 mm x 66 mm x 32 mm
Masa miernika: 202 g
Rozwarcie szczęk: maksymalnie 26 mm

BM035 – wyposażenie standardowe
Zestaw przewodów pomiarowych, instrukcja obsługi
