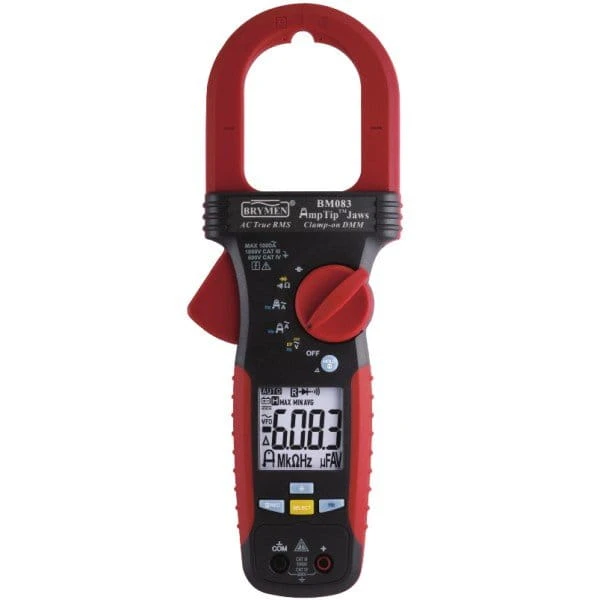

BM 083 Miernik cęgowy 1000A AC TRMS, AmpTip Brymen

BM083 miernik cęgowy 1000A AC TRMS Brymen wykonuje następujące pomiary:

– napięcie stałe
– napięcie przemienne TRMS
– prąd przemienny TRMS
– rezystancja
– pojemność
– częstotliwość (dla napięcia i prądu)
– test diody
– test ciągłości
– pomiary względne
– bezdotykowy wykrywacz napięcia.

Cechy szczególne i funkcje specjalne miernika cęgowego BM083:

• AmpTip – pomiar cęgowy z wysoką dokładnością w przewodnikach o malej średnicy
• Pomiar prądu AC metodą cęgową
• Maksymalna średnica przewodu 51 mm
• TrueRMS – Pomiar rzeczywistej wartości skutecznej
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
• MAX/MIN/AVG – rejestracja i odczyt wartości maks., min. i średniej z pomiarów na wyświetlaczu
• CREST: rejestracja wartości szczytowych MAX impulsów trwających > 5 ms
• EF: bezdotykowa detekcja pola elektrycznego (napięcia)
• Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
• Zintegrowana latarka.

BM083 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

• temperatura 23 °C ± 5 °C

1. BM083 test ciągłości

Zakres wykrywalności: min. 10 Ω, maks. 250 Ω
Czas odpowiedzi: < 32 ms

2. BM083 DCV – napięcie stałe

Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (0.8 % ± 5 cyfr)
Zakres pomiarowy 1000 V, rozdzielczość 1 V, dokładność ± (0.8 % ± 5 cyfr)

Impedancja wejściowa: 10 MΩ || 100 pF

3. BM083 ACV – napięcie przemienne TRMS

Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (0.8 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
Zakres pomiarowy 1000 V, rozdzielczość 1 V, dokładność ± (0.8 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 20 – 200 Hz
Zakres pomiarowy 1000 V, rozdzielczość 1 V, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 20 – 200 Hz
Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (10 % ± 5 cyfr), zakres częstotliwości 200 – 400 Hz
Zakres pomiarowy 1000 V, rozdzielczość 1 V, dokładność ± (10 % ± 5 cyfr), zakres częstotliwości 200 – 400 Hz

Impedancja wejściowa: 10 MΩ || 100 pF
Cyfrowy filtr dolnoprzepustowy

4. BM083 rezystancja

Zakres pomiarowy 600 Ω, rozdzielczość 0.1 Ω, dokładność ± (1.0 % ± 5 cyfr)
Zakres pomiarowy 6 kΩ, rozdzielczość 0.001 kΩ, dokładność ± (1.0 % ± 5 cyfr)
Zakres pomiarowy 60 kΩ, rozdzielczość 0.01 kΩ, dokładność ± (1.0 % ± 5 cyfr)

Napięcie bez obciążenia: 1.0 V DC typowo

5. BM083 pojemność

Zakres pomiarowy 200 µF, rozdzielczość 0.1 µF, dokładność ± (2.0 % ± 4 cyfry)
Zakres pomiarowy 2500 µF, rozdzielczość 1 µF, dokładność ± (2.0 % ± 4 cyfry)

Dokładność dla kondensatorów warstwowych lub lepszych

6. BM083 test diod

Napięcie otwartego obwodu (DC): < 3.5 V DC typowo
Prąd pomiarowy: 0.3 mA
Zakres pomiarowy 2 V, rozdzielczość 0.001 V, dokładność ± (1.5 % ± 5 cyfr)

7. BM083 ACA – prąd przemienny TRMS

Zakres pomiarowy 60 A , rozdzielczość 0.01 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 40 – 100 Hz
Zakres pomiarowy 600 A , rozdzielczość 0.1 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 40 – 100 Hz
Zakres pomiarowy 1000 A , rozdzielczość 1 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 40 – 100 Hz
Zakres pomiarowy 60 A (AmpTip) , rozdzielczość 0.01 A, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 40 – 60 Hz
Zakres pomiarowy 60 A , rozdzielczość 0.01 A, dokładność ± (2.2 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz
Zakres pomiarowy 600 A , rozdzielczość 0.1 A, dokładność ± (2.2 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz
Zakres pomiarowy 1000 A , rozdzielczość 1 A, dokładność ± (2.2 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz
Zakres pomiarowy 60 A (AmpTip) , rozdzielczość 0.01 A, dokładność ± (2.0 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz

8. BM083 częstotliwość

Zakres pomiarowy 5 – 999.9 Hz, dokładność ± (1.0 % ± 5 cyfr), czułość 50 V, funkcja AC 600 V
Zakres pomiarowy 5 – 999.9 Hz, dokładność ± (1.0 % ± 5 cyfr), czułość 50 V, funkcja AC 1000 V
Zakres pomiarowy 40 – 400 Hz, dokładność ± (0.1 % ± 5 cyfr), czułość 40 A, funkcja AC 60 A
Zakres pomiarowy 40 – 400 Hz, dokładność ± (0.1 % ± 5 cyfr), czułość 40 A, funkcja AC 600 A
Zakres pomiarowy 40 – 400 Hz, dokładność ± (0.1 % ± 5 cyfr), czułość 40 A, funkcja AC 1000 A

9. BM083 bezdotykowa detekcja pola elektrycznego EF

Częstotliwość detekcji 50 Hz / 60 Hz
Wartość napięcia 10 – 36 V, wskazanie bargrafu –
Wartość napięcia 23 – 83 V, wskazanie bargrafu – –
Wartość napięcia 59 – 165 V, wskazanie bargrafu – – –
Wartość napięcia 124 – 330 V, wskazanie bargrafu – – – –
Wartość napięcia > 250 V, wskazanie bargrafu – – – – –

BM083 – cechy dodatkowe

Producent: Brymen
Kraj pochodzenia: Tajwan
Zgodność z normami: EN61010-1 Ed. 3.0 KAT III 1000 V AC/DC, KAT IV 600 V AC/DC
Kompatybilność elektromagnetyczna: PN-EN61326-1:2006
Ochrona przeciążeniowa:
– funkcje prądowe i częstotliwościowe przez cęgi: 1000 A DC / A AC rms przy < 400 Hz
– funkcje napięciowe i wirowania 3-faz przez gniazda wejściowe 1100 V DC / 920 V AC rms
– inne funkcje przez gniazda wejściowe 1000 V DC / V AC rms
Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Ochrona przeciwprzepięciowa 8 kV (1.2 / 50 µs SURGE)
Sygnalizacja przekroczenia zakresu
Wyświetlacz LCD 3 5/6 cyfry, maksymalne wskazanie 6000, próbkowanie 5 razy/s; wskazanie polaryzacji automatyczne, wskazanie ujemnej polaryzacji (-); podświetlenie wyświetlacza / skali
Zasilanie: baterie alkaliczne 1.5 V (AA, LR06) 2 szt.; sygnalizacja wyczerpania baterii poniżej napięcia ok. 2.5 V; automatyczne wyłączenie zasilania po około 34 min bezczynności
Warunki pracy: -10 °C ÷ 50 °C; wilgotność względna RH < 90 % do temp. 30 °C spadająca przez liniowo do 45 % dla temp. 50 °C
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 268 mm (wys.) x 94 mm (szer.) x 44 mm (gł.)
Masa miernika: 312 g

BM083 – wyposażenie standardowe

• Przewody pomiarowe para
• Pokrowiec
• Komplet baterii
• Instrukcja obsługi
