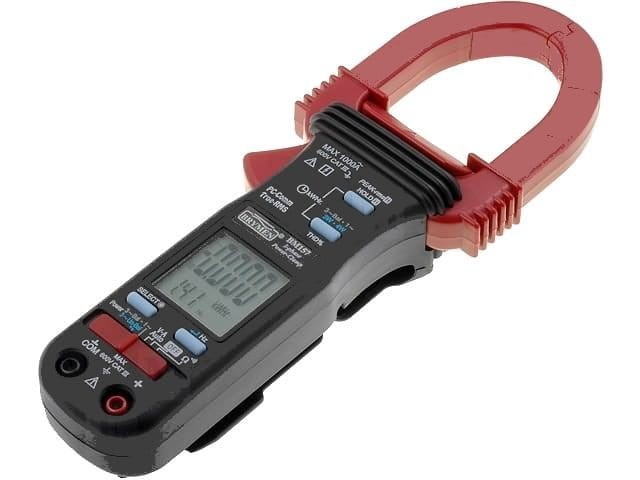

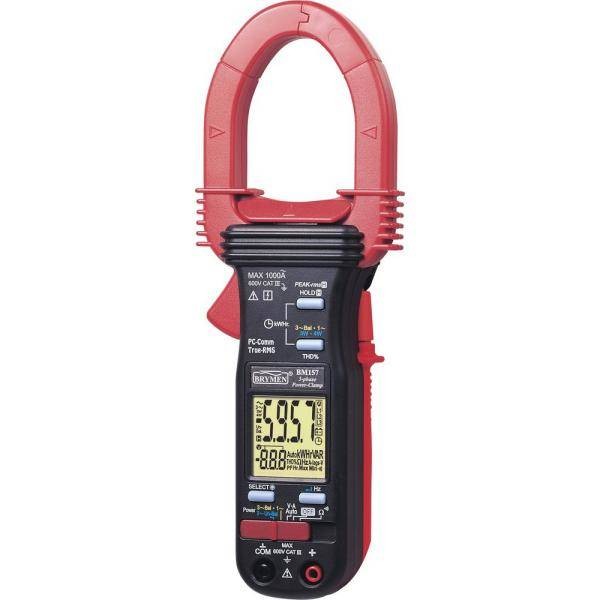

BM 157s Cęgowy Miernik Mocy BRYMEN

BM 157s 1000A, TrueRMS ACA/ACV (45Hz÷3,1kHz), kW/kVA/kVAR, kWh

BM 157 to miernik cęgowy zapewniający:

• pomiar mocy w układach 1- i 3-fazowych zrównoważonych

• pomiar mocy w układach 3-fazowych (3- i 4-przewodowych) niezrównoważonych

• pomiar zużycia energii w układach 1- i 3-fazowych zrównoważonych

• zapamiętanie wyniku ostatniego pomiaru mocy lub energii

• najwyższy stopień ochrony i bezpieczeństwa

- ochrona przeciwprzepięciowa 6,5kV

- ochrona wejoeć na przeciążenie 600V

- pomiary w instalacjach kat. III 600V zg z PN-EN 61010-2-032

• wygodny i bezpieczny pomiar prądu dzięki wysmukłym cęgom pomiarowym o zwiększonym stopniu bezpieczeństwa

Cechy szczególne i funkcje specjalne

•     Pomiar metodą cęgową - Maksymalna średnica przewodu: 45 mm
•     Automatyczna zmiana zakresów pomiarowych
•     TrueRMS - Pomiar rzeczywistej wartości skutecznej
•     DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
•     Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
•     PEAK - zatrzymanie wartości szczytowej wyniku na wyświetlaczu
•     Pomiar mocy i współczynnika mocy PF i THD%-F do 51-harmonicznej
•     Pomiar i rejestracja zużycia energii w układach 1-fazowych i 3-fazowych zrównoważonych
•     Pomiar mocy w układach 1-fazowych i 3-fazowych zrównoważonych
•     Pomiar mocy w układach 3-fazowych (3 i 4-przewodowych) niezrównoważonych
•     Analiza zawartości poszczególnych harmonicznych
•     AutoVA: automatyczny wybór rodzaju pomiaru
•     A-lags-V: analiza charakteru obciążenia
•     Komunikacja z komputerem PC za pomocą interfejsu USB
•     Komunikacja z komputerem PC za pomocą złącza optycznego RS-232

 Pomiary i dokładności:

•   Współczynnik temperaturowy:    nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

•    Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
•    Test ciągłości:

  Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
  10	300	600	600

  Czas odpowiedzi: 250 us

•         DCV - napięcie stałe

NMRR - Współczynnik tłumienia sygnału nałożonego: 50dB lub więcej dla 50/60Hz
Minimalna wartość napięcia stałego dla funkcji AutoVA: 2,4V DC
CMRR - Współczynnik tłumienia sygnału wspólnego
120dB lub więcej dla 50/60Hz (Rs=1k Ω)

•         ACV - napięcie przemienne

  Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  600	100m	0,5	5	50	60	2M	30p	600	600
  600	100m	1,5	5	45	500	2M	30p	600	600
  600	100m	2,5	5	500	3,1k	2M	30p	600	600

         Współczynnik szczytu:
                CF<4.6 w połowie skali
                CF<2.3:1 na końcu skali
            CMRR - Współczynnik tłumienia sygnału wspólnego: 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)


• ACA - prąd przemienny

  Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [A]
  40	10m	1,0	5	50	60	1000
  400	100m	1,0	5	50	60	1000
  1000	1	1,0	5	50	60	1000
  40	10m	2,0	5	45	500	1000
  400	100m	2,0	5	45	500	1000
  1000	1	2,5	5	45	500	1000
  40	10m	2,5	5	500	3,1k	1000
  400	100m	2,5	5	500	3,1k	1000
  1000	1	3,0	5	500	3,1k	1000

                Minimalna wartość prądu przemiennego dla funkcji AutoVA: 1A AC (40Hz-500Hz)
            Współczynnik szczytu:
                CF<2.5:1 na pełnej skali na zakresie 40A i 400A
                CF<5.0:1 w połowie skali na zakresie 40A i 400A
                CF<1.4:1 na końcu skali na zakresie 1000A
                CF<2.8:1 w połowie skali na zakresie 1000A

• Funkcja PEAK (przy pomiarze ACA i ACV);  Czas odpowiedzi: 65 ms
• Rezystancja

  Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
  999,9	100m	1,0	6	0,4	600	600

•  Częstotliwość

  Zakres [Hz]	Rozdzielczość [Hz]	Dokładność	Czułość	Funkcja
  5-500	0,01	0,5%+4c	4A	40A
  5-500	0,01	0,5%+4c	40A	400A
  5-500	0,01	0,5%+4c	400A	1000A
  5-500	0,01	0,5%+4c	30V	600V

•  Analiza zawartości harmonicznych

  Zakres harmonicznych	Wartości harmonicznych	Dokładność
  0-50%	1	1,5%+6c
  0-50%	2-3	7,0%+6c
  0-50%	4-21	2,5%+6c
  0-50%	22-51	10,0%+10c
  50-100%	2-3	nieokr.
  50-100%	4-21	2,5%+6c
  50-100%	22-51	10,0%+10c
  100-450%	2-3	nieokr.
  100-450%	4-21	7,0%+6c
  100-450%	22-51	nieokr.

                Wskazanie THD%-F: współczynnik definiowany jako stosunek sumarycznej rzeczywistej wartości skutecznej wszystkich harmonicznych do rzeczywistej wartości skutecznej odpowiadającej częstotliwości podstawowej

• Pomiar Mocy

  Zakres	Współczynnik mocy-PF	Harmoniczne	Dokładność
  0-600kVA	0,99-0,10	1-10	2,0%+6c
  0-600kVA	0,99-0,10	11-45	3,5%+6c
  0-600kVA	0,99-0,10	46-51	5,5%+6c
  0-600kW/kVAR	0,98-0,70	1-10	2,0%+6c
  0-600kW/kVAR	0,98-0,70	11-25	3,5%+6c
  0-600kW/kVAR	0,98-0,70	26-45	4,5%+6c
  0-600kW/kVAR	0,98-0,70	46-51	10,0%+6c
  0-600kW/kVAR	0,70-0,50	1-10	3,0%+6c
  0-600kW/kVAR	0,70-0,50	11-25	3,5%+6c
  0-600kW/kVAR	0,70-0,50	26-45	4,5%+6c
  0-600kW/kVAR	0,70-0,50	46-51	10,0%+6c
  0-600kW/kVAR	0,50-0,30	1-45	4,5%+6c
  0-600kW/kVAR	0,50-0,30	46-51	10,0%+6c
  0-600kW/kVAR	0,30-0,20	1-45	10,0%+6c
  0-600kW/kVAR	0,30-0,20	46-51	15,0%+6c

• Współczynnik Mocy PF - Dokładności

  Zakres-PF	Zakres harmonicznych	Dokładność
  0,10-0,99	1-21	3c
  0,10-0,99	22-51	5c

• Sygnalizacja A-lags-V

          - Określona przy częstotliwości 50/60Hz dla harmonicznej podstawowej i ACV>90V, ACA>9A oraz PF<0,95
          - Symbol A-lags-V na wyświetlaczu sygnalizuje, że mierzony obwód ma charakter indukcyjny lub napięcie V wyprzedza prąd A (kąt przesunięcia fazowego posiada wartość dodatnią)


Dane ogólne:

• Wyświetlacz: LCD; ACV, DCV: max 6000, Moc, R, Hz: max 9999, ACA: max 4000; Wyświetlacz podwójny, Próbkowanie: 2 razy/s, Hz: 1 raz/s

• Wskazanie polaryzacji: automatyczne, wskazanie ujemnej polaryzacji (-); Podświetlenie wyświetlacza / skali

• Zasilanie: baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03); 2 szt., sygnalizacja wyczerpania baterii, poniżej napięcia ok. 2,4V

• Automatyczne wyłączenie zasilania po 30 min. bezczynności

    Warunki pracy: 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
    Warunki przechowywania: -20°C÷60°C, wilgotność względna RH<80%
    Maksymalna wysokość pracy: 2000m n.p.m.
    Stopień zanieczyszcz. środow. naturalnego: 2

Zgodność z normami
        UL61010-1 (druga edycja)
        CSA C22.2 nr 61010-1-92
        UL61010-2-032
        PN-EN61010-1 (druga edycja)
        IEC61010-1 (druga edycja)
        PN-EN61010-2-032
        UL3111-2-032
        Kat. III 600V AC/DC
        IEC61010-2-032

Kompatybilność elektromagnetyczna
    PN-EN61326
    PN-EN55022
    PN-EN61000-3-2
    PN-EN61000-3-3
    PN-EN61000-4-11
    PN-EN61000-4-8
    PN-EN61000-4-6
    PN-EN61000-4-5
    PN-EN61000-4-2
    PN-EN61000-4-4
    PN-EN61000-4-3

Certyfikaty
    Oznakowanie CE (bezpieczeństwo i/lub EMC)
        89/336/EEC
        CENELEC 73/23/EEC
    Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Ochrona przeciwprzepięciowa
    6,5kV (1,2/50μs SURGE)

Wyposażenie standardowe
    Przewody pomiarowe (para)
    Pokrowiec
    Komplet baterii
    Instrukcja obsługi
