BM 198PV Miernik cęgowy 2000A AC/DC TRMS,1500V DC,VFD,USB,CAT III 1500V Brymen

  • promocja
Dostępność: dostępny
Wysyłka w: 24 godziny
Cena brutto: 1 230,00 zł

Cena regularna: 1 309,95 zł

1230.00
Cena netto: 1 000,00 zł

Cena regularna: 1 065,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: BRYMEN
Kod produktu: CB0C-1758D

Opis

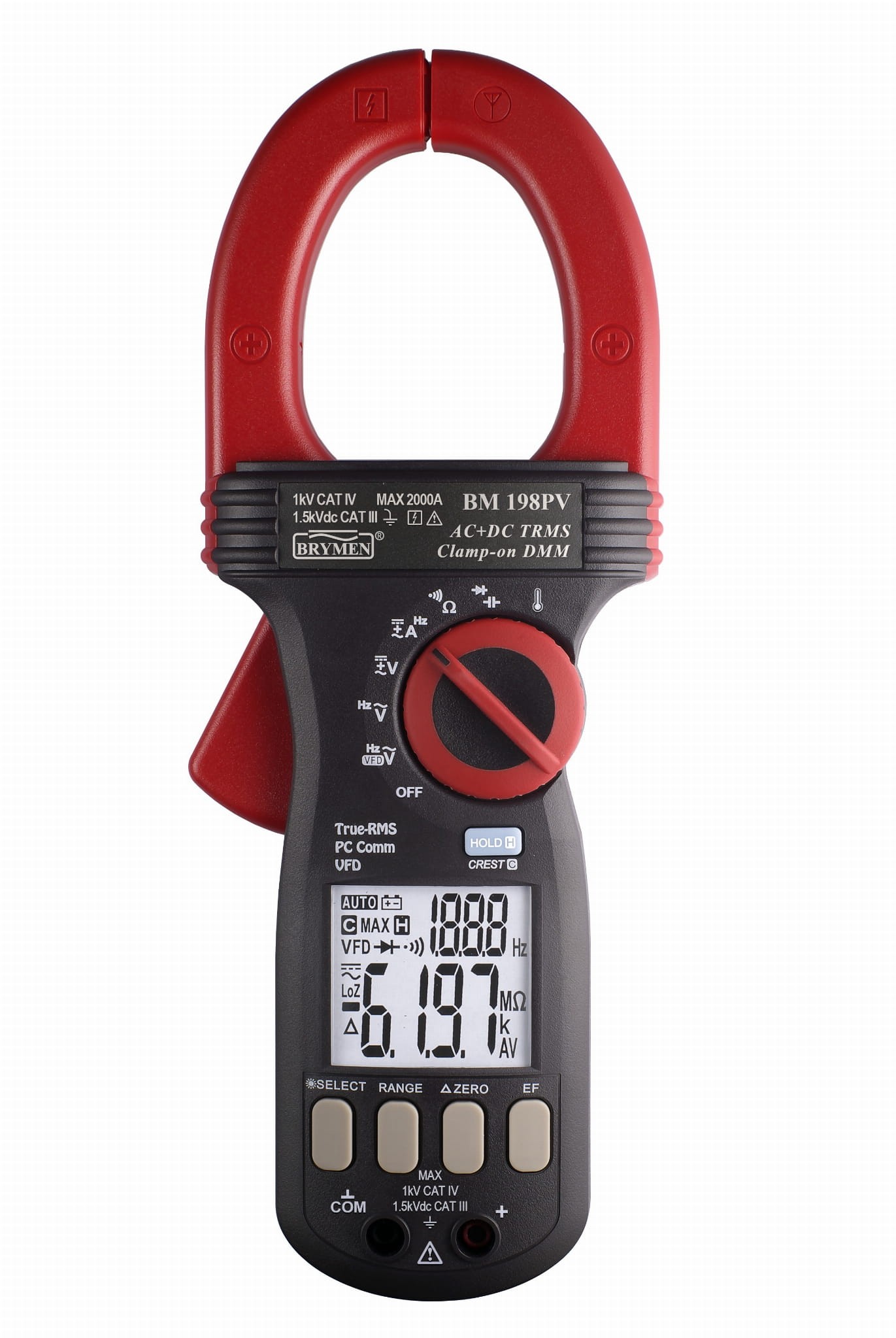

Brymen BM198PV miernik cęgowy nowej generacji dedykowany do pomiaru instalacji fotowoltaicznych PV.

Prąd stały DC oraz przemienny AC oraz AC+DC mierzony jest w zakresie do 2000A True RMS na przewodzie o średnicy maksymalnej fi 55mm.
Miernik wyróżnia się spośród innych modeli BRYMEN zakresem pomiaru napięcia DC 1500V dzięki czemu może być stosowany w instalacjach PV.
Spełnia wymagania CAT IV 1000V AC i DC CAT III 1500V i normy EN61010-1 Ed. 3.1 i 61010-2-032 Ed. 4.0.
Charakteryzuje się najwyższym stopniem ochrony: 12kV (przepięcia), 1000V (przeciążenie) na wejściu “COM” i “+”, 2000A (pomiar ciągły).

Wyposażono go w optyczne złącze do współpracy z PC za pośrednictwem opcjonalnego interfejsu KIT BRUA-19X.


BM198PV posiada innowacyjną funkcję VFD-V VFD-Hz do jednoczesnego pomiaru napięcia i częstotliwości napędów z przemiennikami częstotliwości w zakresie 6,000V~1000V i 10,0Hz~400Hz, funkcję HOLD zamrożenie wyniku na wyświetlaczu, CREST - MAX 5ms do wychwytywania i zapamiętania wartości chwilowych, impulsów itp. o czasie trwania 5ms , funkcję EF-Detection do bezdotykowego wykrywania napięcia AC przy pomocy anteny umieszczonej w górnej części cęgów pomiarowych, funkcję REL zerowanie wskazań przed pomiarem prądu DC oraz pomiary różnicowe (dla pozostałych funkcji pomiarowych)



BM198PV – funkcje, zakresy, parametry i dokładności pomiarowe

1. BM198PV test ciągłości

Zakres wykrywalności: min. 10 Ω, maks. 200 Ω
Czas odpowiedzi: < 32 ms

2. BM198PV DCV – napięcie stałe

Zakresy pomiarowe:
– 6 V, rozdzielczość 0.001 V, dokładność ± (0.5 % ± 5 cyfr)
– 60 V, rozdzielczość 0.01 V, dokładność ± (0.5 % ± 5 cyfr)
– 600 V, rozdzielczość 0.1 V, dokładność ± (0.5 % ± 5 cyfr)
– 1500 V, rozdzielczość 1 V, dokładność ± (0.5 % ± 5 cyfr)

3. BM198PV ACV – napięcie przemienne TRMS

Zakresy pomiarowe:

Zakres częstotliwości 50 Hz – 400 Hz

– 6 V, rozdzielczość 0.001 V, dokładność ± (1.2 % ± 5 cyfr)
– 60 V, rozdzielczość 0.01 V, dokładność ± (1.2 % ± 5 cyfr)
– 600 V, rozdzielczość 0.1 V, dokładność ± (1.2 % ± 5 cyfr)
– 1000 V, rozdzielczość 1 V, dokładność ± (1.2 % ± 5 cyfr)

Zakres częstotliwości 10 Hz – 20 Hz

– 6 V (VFD), rozdzielczość 0.001 V, dokładność ± (3.5 % ± 80 cyfr)
– 60 V (VFD), rozdzielczość 0.01 V, dokładność ± (3.5 % ± 80 cyfr)
– 600 V (VFD), rozdzielczość 0.1 V, dokładność ± (3.5 % ± 80 cyfr)
– 1000 V (VFD), rozdzielczość 1 V, dokładność ± (3.5 % ± 80 cyfr)

Zakres częstotliwości 20 Hz – 200 Hz

– 6 V (VFD), rozdzielczość 0.001 V, dokładność ± (2 % ± 60 cyfr)
– 60 V (VFD), rozdzielczość 0.01 V, dokładność ± (2 % ± 60 cyfr)
– 600 V (VFD), rozdzielczość 0.1 V, dokładność ± (2 % ± 60 cyfr)
– 1000 V (VFD), rozdzielczość 1 V, dokładność ± (2 % ± 60 cyfr)

Zakres częstotliwości 200 Hz – 400 Hz

– 6 V (VFD), rozdzielczość 0.001 V, dokładność ± (7 % ± 80 cyfr)
– 60 V (VFD), rozdzielczość 0.01 V, dokładność ± (7 % ± 80 cyfr)
– 600 V (VFD), rozdzielczość 0.1 V, dokładność ± (7 % ± 80 cyfr)
– 1000 V (VFD), rozdzielczość 1 V, dokładność ± (7 % ± 80 cyfr)

4. BM198PV napięcie DCV+ACV TRMS

Zakresy pomiarowe:

– 6 V, rozdzielczość 0.001 V, dokładność ± (1.4 % ± 7 cyfr), zakres częstotliwości 50 – 400 Hz
– 60 V, rozdzielczość 0.01 V, dokładność ± (1.4 % ± 7 cyfr), zakres częstotliwości 50 – 400 Hz
– 600 V, rozdzielczość 0.1 V, dokładność ± (1.4 % ± 7 cyfr), zakres częstotliwości 50 – 400 Hz
– 1000 V, rozdzielczość 1 V, dokładność ± (1.4 % ± 7 cyfr), zakres częstotliwości 50 – 400 Hz

5. BM198PV DCA – prąd stały

Zakres pomiarowy 200 A , rozdzielczość 0.1 A, dokładność ± (2.0 % ± 5 cyfr)
Zakres pomiarowy 2000 A (0 – 500 A) , rozdzielczość 1 A, dokładność ± (2.0 % ± 5 cyfr)

6. BM198PV ACA – prąd przemienny TRMS cęgowo

Zakresy pomiarowe:

– 200 A , rozdzielczość 0.1 A, dokładność ± (2.0 % ± 5 cyfr), zakres częstotliwości 50 – 400 Hz
– 2000 A (0 – 500 A) , rozdzielczość 1 A, dokładność ± (2.5 % ± 5 cyfr), zakres częstotliwości 50 – 400 Hz
– 2000 A (500 – 2000 A) , rozdzielczość 1 A, dokładność ± (3.0 % ± 5 cyfr), zakres częstotliwości 50 – 400 Hz

7. BM198PV prąd DCA+ACA TRMS cęgowo

Zakres pomiarowy 200 A , rozdzielczość 0.1 A, dokładność ± (3.0 % ± 8 cyfr), zakres częstotliwości DC, 50 – 400 Hz
Zakres pomiarowy 2000 A , rozdzielczość 1 A, dokładność ± (3.0 % ± 8 cyfr), zakres częstotliwości DC, 50 – 400 Hz

8. BM198PV rezystancja

Zakresy pomiarowe:

– 600 Ω, rozdzielczość 0.1 Ω, dokładność ± (0.5 % ± 5 cyfr)
– 6 kΩ, rozdzielczość 0.001 kΩ, dokładność ± (0.5 % ± 5 cyfr)
– 60 kΩ, rozdzielczość 0.01 kΩ, dokładność ± (0.5 % ± 5 cyfr)
– 600 kΩ, rozdzielczość 0.1 kΩ, dokładność ± (0.8 % ± 5 cyfr)
– 6 MΩ, rozdzielczość 0.001 MΩ, dokładność ± (1.2 % ± 5 cyfr)
– 40 MΩ, rozdzielczość 0.01 MΩ, dokładność ± (2.3 % ± 5 cyfr)

9. BM198PV pojemność

Zakresy pomiarowe:

– 60 nF, rozdzielczość 0.01 nF, dokładność ± (2.0 % ± 5 cyfr)
– 600 nF, rozdzielczość 0.1 nF, dokładność ± (2.0 % ± 5 cyfr)
– 6 µF, rozdzielczość 0.001 µF, dokładność ± (2.0 % ± 5 cyfr)
– 60 µF, rozdzielczość 0.01 µF, dokładność ± (3.5 % ± 5 cyfr)
– 600 µF, rozdzielczość 0.1 µF, dokładność ± (3.5 % ± 5 cyfr)
– 2000 µF, rozdzielczość 1 µF, dokładność ± (4.0 % ± 5 cyfr)

10. BM198PV częstotliwość

Zakresy pomiarowe:

– 40 ~ 1999 Hz, dokładność ± (0.1 % ± 4 cyfry), funkcja AC 6 V; ; dokładność ± (0.1 % ± 4 cyfry), funkcja AC 60 V; dokładność ± (0.1 % ± 4 cyfry), funkcja AC 600 V; dokładność ± (0.1 % ± 4 cyfry), funkcja AC 1000 V
– 20 ~ 400 Hz, dokładność ± (0.1 % ± 4 cyfry), funkcja AC 200 A;  dokładność ± (0.1 % ± 4 cyfry), funkcja AC 2000 A
– 10 ~ 400 Hz, dokładność ± (0.1 % ± 4 cyfry), funkcja VFD AC 6 V; dokładność ± (0.1 % ± 4 cyfry), funkcja VFD AC 60 V; dokładność ± (0.1 % ± 4 cyfry), funkcja VFD AC 600 V

11. BM198PV temperatura

Zakres pomiarowy -50 °C ~ 1000 °C, dokładność ± (0.3 % ± 4 °C)

12. BM198PV test diod

Napięcie otwartego obwodu (DC): < 1.8 V DC
Prąd pomiarowy: 0.56 mA
Zakres pomiarowy 1 V, rozdzielczość 0.001 V, dokładność ± (1.0 % ± 3 cyfry)

13. BM198PV bezdotykowa detekcja pola elektrycznego EF

Częstotliwość detekcji 50/60 Hz

BM198PV – cechy dodatkowe

Producent: Brymen
Kraj pochodzenia: Tajwan
Bezpieczeństwo: EN61010-1 Ed. 3.1 i 61010-2-032 Ed. 4.0 Kategorie pomiarowe
CAT IV 1000 V i CAT III 1500 V DC

Kompatybilność elektromagnetyczna (EMC): EN61326-1:2013
Ochrona przeciwprzepięciowa: 12 kV (1.2 / 50 µs SURGE)
Podwójny wyświetlacz LCD z podświetleniem 3 5/6 cyfry, maksymalne wskazanie 6000; 3 1/2 cyfry, maksymalne wskazanie 1999 – dla Hz
Zasilanie: baterie alkaliczne 1.5 V (AA, LR06) 2 szt.
Sygnalizacja wyczerpania baterii
Automatyczne wyłączenie zasilania miernika
Warunki pracy: 0 °C ÷ 40 °C; wilgotność względna RH < 80 % do temp. 31 °C spadająca liniowo do 50 % dla temp. 40 °C
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 %
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 264 mm (wys.) x 97 mm (szer.) x 43 mm (gł.)
Masa miernika: 608 g (z bateriami)

BM198PV – wyposażenie standardowe

Wyposażenie standardowe:

  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Komplet baterii
  • Instrukcja obsługi
Pliki do pobrania:
