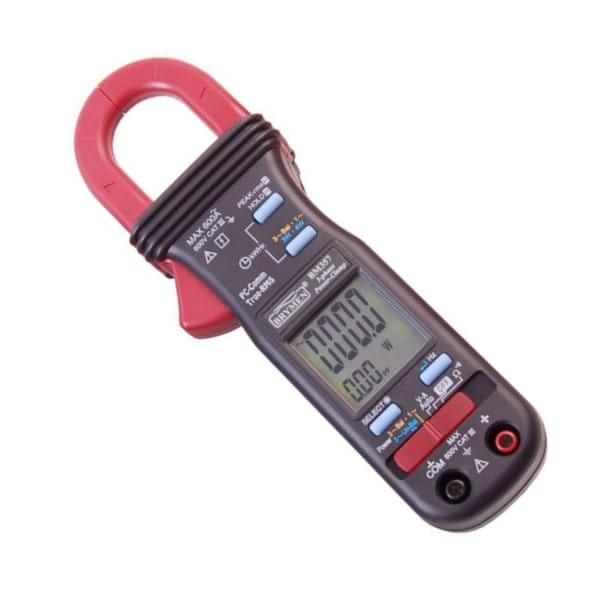

BM 357s Brymen miernik cęgowy 600A AC TRMS z pomiarem mocy

BM357-miernik-cegowy-600A-AC-z-pomiarem-mocy-Brymen (1).jpg
  • promocja
Dostępność: dostępny
Wysyłka w: 3 dni robocze
Cena: 620,00 zł 652,61 zł 620.00
Cena netto: 504,07 zł 530,58 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: BRYMEN
Kod produktu: 2246-13212

Opis

BM357s – skrócony opis funkcji pomiarowych

BM357s miernik cęgowy 600A AC TRMS z pomiarem mocy Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd przemienny TRMS
– wartość szczytowa RMS 65 ms
– częstotliwość
– rezystancja
– test ciągłości
– moc czynna, bierna, pozorna
– współczynnik mocy.

Cechy szczególne i funkcje specjalne miernika BM357s:
  • Pomiar prądu przemiennego metodą cęgową, maksymalna średnica przewodu 26 mm
  • Automatyczna zmiana zakresów pomiarowych
  • TrueRMS – Pomiar rzeczywistej wartości skutecznej
  • DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
  • PEAK – zatrzymanie wartości szczytowej wyniku na wyświetlaczu
  • Pomiar mocy i współczynnika mocy PF
  • Pomiar i rejestracja zużycia energii w układach 1-fazowych i 3-fazowych zrównoważonych
  • Pomiar mocy w układach 3-fazowych (3 i 4-przewodowych) niezrównoważonych
  • Pomiar mocy w układach 1-fazowych i 3-fazowych zrównoważonych
  • AutoVA: automatyczny wybór rodzaju pomiaru
  • A-lags-V: analiza charakteru obciążenia
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • Komunikacja z komputerem PC za pomocą złącza optycznego RS-232.
BM357s – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– zakres temperatury: 23°C ± 5°
– zakres wilgotności względnej powietrza: < 75 %.



1. BM357s test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
10 300 600 600

Czas odpowiedzi: 250 µs



2. BM357s DCV – napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 100m 0,5 5 2M 30p 600 600

NMRR – współczynnik tłumienia sygnału nałożonego: 50dB lub więcej dla 50/60H
Minimalna wartość napięcia stałego dla funkcji AutoVA: 2,4V DC
CMRR – Współczynnik tłumienia sygnału wspólnego: 120dB lub więcej dla 50/60Hz (Rs=1k Ω)



3. BM357s ACV – napięcie przemienne TRMS
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 100m 0,5 5 50 60 2M 30p 600 600
600 100m 1,5 5 45 500 2M 30p 600 600
600 100m 2,5 5 500 3,1k 2M 30p 600 600

Współczynnik szczytu: CF<4:1 w połowie skali, CF<2:1 na końcu skali
CMRR – Współczynnik tłumienia sygnału wspólnego: 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)



4. BM357s ACA – prąd przemienny TRMS
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A]
40 10m 1,0 5 50 60 600
400 100m 1,0 5 50 60 600
600 1 1,0 5 50 60 600
40 10m 2,0 5 45 500 600
400 100m 2,0 5 45 500 600
600 1 2,5 5 45 500 600
40 10m 2,5 5 500 3,1k 600
400 100m 2,5 5 500 3,1k 600
600 1 3,0 5 500 3,1k 600

Minimalna wartość prądu przemiennego dla funkcji AutoVA: 1A AC (40Hz-500Hz)
Współczynnik szczytu: CF<6.0:1 w połowie skali, CF<3.0:1 na końcu skali
Funkcja PEAK (przy pomiarze ACA i ACV)
Czas odpowiedzi: 65 ms

5. BM357s rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
999,9 100m 1,0 6 0,4 600 600



6. BM357s częstotliwość
Zakres [Hz] Rozdzielczość [Hz] Dokładność Czułość Funkcja
5-500 0,01 0,5%+4c 4A 40A
5-500 0,01 0,5%+4c 40A 400A
5-500 0,01 0,5%+4c 400A 600A
5-500 0,01 0,5%+4c 30V 600V



7. BM357s moc
Zakres Współczynnik mocy-PF Harmoniczne Dokładność
0-360kVA 0,99-0,10 1-10 2,0%+6c
0-360kVA 0,99-0,10 11-45 3,5%+6c
0-360kVA 0,99-0,10 46-51 5,5%+6c
0-360kW/kVAR 0,98-0,70 1-10 2,0%+6c
0-360kW/kVAR 0,98-0,70 11-25 3,5%+6c
0-360kW/kVAR 0,98-0,70 26-45 4,5%+6c
0-360kW/kVAR 0,98-0,70 46-51 10,0%+6c
0-360kW/kVAR 0,70-0,50 1-10 3,0%+6c
0-360kW/kVAR 0,70-0,50 11-25 3,5%+6c
0-360kW/kVAR 0,70-0,50 26-45 4,5%+6c
0-360kW/kVAR 0,70-0,50 46-51 10,0%+6c
0-360kW/kVAR 0,50-0,30 1-45 4,5%+6c
0-360kW/kVAR 0,50-0,30 46-51 10,0%+6c
0-360kW/kVAR 0,30-0,20 1-45 10,0%+6c
0-360kW/kVAR 0,30-0,20 46-51 15,0%+6c



8. BM357s współczynnik mocy PF
Zakres-PF Zakres harmonicznych Dokładność
0,10-0,99 22-51 5c
0,10-0,99 1-21 3c

Sygnalizacja A-lags-V
Określona przy częstotliwości 50/60Hz dla harmonicznej podstawowej i ACV>90V, ACA>9A oraz PF<0,95
Symbol A-lags-V na wyświetlaczu sygnalizuje, że mierzony obwód ma charakter indukcyjny; lub napięcie V wyprzedza prąd A (kąt przesunięcia fazowego posiada wartość dodatnią)

BM357s – cechy dodatkowe
  • UL3111-2-032
  • UL61010-2-032
  • CSA C22.2 nr 61010-1-92
  • Kat. III 600V AC/DC
  • UL61010-1 (druga edycja)
  • PN-EN61010-2-032
  • IEC61010-1 (druga edycja)
  • PN-EN61010-1 (druga edycja)
  • IEC61010-2-032

Kompatybilność elektromagnetyczna:

  • PN-EN61326
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-6
  • PN-EN61000-4-11
  • PN-EN61000-4-5
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-8
  • PN-EN61000-4-4

Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Ochrona przeciwprzepięciowa: 6,5 kV (1,2/50 μs SURGE)
Wyświetlacz LCD:

  • ACV, DCV: max 6000, Moc, R, Hz: max 9999, ACA: max 4000
  • Wyświetlacz podwójny
  • Próbkowanie: 2 razy/s, Hz: 1 raz/s
  • Wskazanie polaryzacji
  • Podświetlenie wyświetlacza / skali

Zasilanie: baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03) 2 szt
Sygnalizacja wyczerpania baterii: poniżej napięcia ok. 2,4 V
Automatyczne wyłączenie zasilania: po 30 min. bezczynności
Warunki pracy: 0 °C ÷ 40 °C; wilgotność względna RH < 80 % do temp. 31°C spadająca liniowo do 50% dla temp. 40° C
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 8 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary i masa miernika:

Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g]
189 78 40 192
BM357s – wyposażenie standardowe
  • Przewody pomiarowe (para)
  • Pokrowiec
  • Komplet baterii
  • Instrukcja obsługi
BM357s – wyposażenie opcjonalne
  • Kit BRUA-13X – interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
