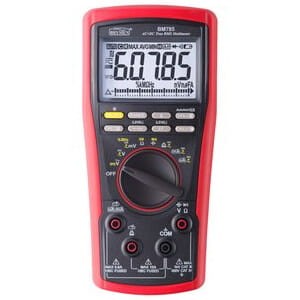

BM 785 Multimetr AC/DC 7kHz TrueRMS Brymen

BM 785 Multimetr AC/DC 7kHz TrueRMS Brymen

BM785 – skrócony opis funkcji pomiarowych

BM785 multimetr cyfrowy AC/DC 7 kHz TRMS Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– napięcie przemienne w trybie VFD (jednoczesny odczyt wartości napięcia i częstotliwości)
– napięcie stałe + przemienne
– rezystancja
– test diody
– test ciągłości
– prąd stały
– prąd przemienny TRMS
– prąd stały + przemienny
– pojemność
– częstotliwość, częstotliwość sygnału logicznego, współczynnik wypełnienia
– bezdotykowa detekcja pola EF
– rejestracja wartości MAX, MIN, AVG

Cechy szczególne i funkcje specjalne multimetru BM785:

• ACV Pasmo pomiaru do 7 kHz
• Duży, czytelny wyświetlacz LCD 4 – 5/6 cyfry, ze zliczaniem 60,000 Max.
• Próbkowanie 5 x/s; Pełny tryb zakresów automatycznych
• Bargraf analogowy 31 segmentów, próbkowanie 50 x/s
• Najlepsza dokładność: DCV 0.03 % + 2 cyfry
• Białe, jasne podświetlenie LCD „Warm White”
• Pomiar True RMS: AC, DC+AC
• Inteligentne automatyczne wyłączenie (Auto Power Off)
• Data Hold
• Tryb pomiarów względnych – Relative Zero Mode
• Crest (Peak Hold) rejestracja wartości MaxMin o czasie trwania > 0.25 ms
• AutoHold Real-Read™ wskazywanie tylko aktualnych, stabilnych wyników
• Szybka rejestracja wartości MaxMinAvg; próbkowanie 10 x/s dla zakresów DC
• VFD-V & VFD-Hz jednoczesny pomiar V oraz Hz stosowany przy napędach z falownikami
• Pomiar napięcia DC, AC, DC+AC, zakresy: 600.00 mV do 1000.0 V
• Pomiar prądu DC, AC, DC+AC μA, mA & A, zakresy: 600.00 μA do 10.000 A
• Rezystancja, zakresy: 600.00 Ω do 60.000 MΩ
• Pojemność, zakres: 10.00 nF do 10.0 0mF
• Częstotliwość 99.999 Hz do 50.000 kHz
• Częstotliwość sygnału logicznego 99.999 Hz do 1.0000 MHz
• BeepLitC™ Ciągłość synalizacja dźwiękowa oraz wizualna (migotanie LCD)
• BeepLitV™ Dioda sygnał dźwiękowy i wizualny zwarcia oraz przewodzenia
• BeepJack™ sygnalizacja złego podłączenia przewodów pomiarowych
• Niepalna, odporna obudowa z oddzielnym przedziałem baterii
• Ergonomiczna, dwukompozytowa obudowa ochronna z podstawką
• Opcjonalny uchwyt magnetyczny
• Bezpieczniki HBC chroniące obwody μAmA / A
• Zabezpieczenie przepięciowe do 8 kV 1.2 / 50 μs
• Bezpieczeństwo EN61010-1/-2-030/-2-033 CAT III 1000 V / CAT IV 600 V
• Kompatybilność elektromagnetyczna EMC zgodna z EN61326-1

BM785 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 75 %.

1. BM785 napięcie stałe

Zakres pomiarowy 600.00 mV, 6.0000 V, 60.000 V; dokładność 0.03 % + 2 cyfry
Zakresy pomiarowe ; dokładność 0.045 % + 1 cyfra
Zakres pomiarowy 600.00 V dokładność 0.05 % + 5 cyfr
Zakres pomiarowy 1000.0 V dokładność 0.15 % + 5 cyfr

2. BM785 napięcie przemienne w trybie VFD

Zakres częstotliwości 10 – 200 Hz
Zakresy pomiarowe: 600.00 V, 1000.0 V; dokładność 4 % + 50 cyfr

Zakres częstotliwości 200 – 440 Hz
Zakresy pomiarowe: 600.00 V, 1000.0 V; dokładność 10 % + 50 cyfr

3. BM785 napięcie przemienne TRMS

Zakres częstotliwości 50 – 60 Hz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V, 1000.0 V; dokładność 0.5 % + 30 cyfr

Zakres częstotliwości 40 Hz – 1 kHz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V, 1000.0 V; dokładność 1.2 % + 30 cyfr

Zakres częstotliwości 1 – 7 kHz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V; dokładność 2.0 % + 40 cyfr

4. BM785 napięcie stałe + przemienne TRMS

Zakres częstotliwości 50 – 60 Hz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V, 1000.0 V; dokładność 0.7 % + 40 cyfr

Zakres częstotliwości 40 Hz – 1 kHz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V, 1000.0 V; dokładność 1.4 % + 40 cyfr

Zakres częstotliwości 1 – 7 kHz
Zakresy pomiarowe: 600.00 mV, 6.0000 V, 60.000 V, 600.00 V; dokładność 2.2 % + 50 cyfr

5. BM785 rezystancja

Zakres pomiarowy 600.00 Ω; dokładność 0.085 % + 10 cyfr
Zakresy pomiarowe 6.0000 kΩ, 60.00 kΩ; dokładność 0.085 % + 4 cyfry
Zakres pomiarowy 600.00 kΩ; dokładność 0.15 % + 4 cyfry
Zakres pomiarowy 6.0000 MΩ; dokładność 1.5 % + 5 cyfr
Zakres pomiarowy 60.000 MΩ; dokładność 2.0 % + 5 cyfr

6. BM785 test ciągłości BeepLit®

Wartość graniczna ciągłości: 100 – 420 Ω
Czas odpowiedzi < 100 µs
Sygnał dźwiękowy, podświetlenie ekranu LCD

7. BM785 test diody

Zakres pomiarowy: 3.0000 V, dokładność 1.0 % + 20 cyfr
Prąd pomiarowy: 0.35 mA
Napięcie bez obciążenia: < 3.1 V

8. BM785 prąd stały

Zakres pomiarowy 600.00 µA, 6000.0 µA, 60.000 mA; dokładność 0.075 % + 20 cyfr
Zakres pomiarowy 600.00 mA; dokładność 0.15 % + 20 cyfr
Zakres pomiarowy 6.0000 A; dokładność 0.3 % + 20 cyfr
Zakres pomiarowy 10.000 A; dokładność 0.3 % + 30 cyfr

9. BM785 pomiar pojemności

Zakres pomiarowy 10.00 nF; dokładność 1 % + 10 cyfr
Zakres pomiarowy 100.0 nF ~ 1000 nF: dokładność 1 % + 2 cyfry
Zakres pomiarowy 10.00 µF ~ 1.000 mF; dokładność 1.8 % + 4 cyfry
Zakres pomiarowy 10.00 mF; dokładność 2 % + 4 cyfry

10. BM785 prąd przemienny 40 Hz – 3 kHz

Zakres pomiarowy 600.00 µA, 6000.0 µA; dokładność 0.9 % + 20 cyfr
Zakres pomiarowy 60.000 mA, 600.00 mA; dokładność 0.9 % + 20 cyfr
Zakres pomiarowy 6.0000 A, 10.000 A; dokładność 1 % + 30 cyfr

11. BM785 prąd stały + przemienny 40 Hz – 3 kHz

Zakres pomiarowy 600.00 µA, 6000.0 µA; dokładność 1.0 % + 30 cyfr
Zakres pomiarowy 60.000 mA, 600.00 mA; dokładność 1.2 % + 40 cyfr
Zakres pomiarowy 6.0000 A, 10.000 A; dokładność 1.2 % + 40 cyfr

12. BM785 częstotliwość sygnału logicznego

Zakres pomiarowy 5.000 Hz ~ 1.0000 MHz; dokładność 0.002 % + 4 cyfry

BM785 – cechy dodatkowe

Wyświetlacz: 4-5/6 cyfr, maksymalne wskazanie: 60000; polaryzacja: automatyczna; próbkowanie: 4-5/6 cyfr: max 5 x/s
Bargraf 31 segmentów: 50 x/s
Zakres temperatury pracy: -20 °C do 55 °C – praca ciągła (oprócz zakresów prądowych szczegóły w specyfikacji elektrycznej)
Zakres wilgotności względnej: maksymalnie 80 % do temp 31 °C spadająca liniowo do 50 % przy 55 °C
Stopień zanieczyszczenia środowiska: 2
Zakres temperatury przechowywania: -20 °C do 6 0°C,< 80 % R.H. (bez baterii)
Wysokość pracy: poniżej 2000 m n.p.m.W
Współczynnik temperaturowy: 0.10 x (określona dokładność)/ °C @ (-20 °C ~ 18 °C lub 28 °C ~ 5 5°C), jeśli nie określono inaczej
Pomiar True RMS: AC oraz AC+DC
Bezpieczeństwo: IEC/UL/EN 61010-1 Ed. 3.0, IEC/UL/EN 61010-2-030 Ed. 1.0, IEC/UL/EN 61010-2-033 Ed. 1.0, IEC/UL/EN 61010-031 Ed. 2.0 i odpowiednio CAN/CSA-C22.2 do pomiarów KAT III 1000 V AC & DC oraz Cat. IV 600 V AC & DC
Zabezpieczenia wejść: μA & mA: 0.4 A / 1000 V DC/AC, IR 30 kA , typ FA: 11 A / 1000V DC/AC, IR 20 kA , typ F V: 1100 V DC/AC rms mV, Ω & inne: 1000 V DC/AC rms
Ochrona przeciwprzepięciowa: 8 kV (1.2 / 50 μs surge)
Kompatybilność elektromagnetyczna: zgodna z EN61326-1:2013
Zasilanie: baterie 1. 5 V AAA alkaliczne – 3 szt
Pobór prądu: 10 mA dla pomiarów AC & AC+DC napięcia oraz prądu; 8 mA dla pozostałych pomiarów
Sygnalizacja wyczerpanej baterii: < ok. 3.7 V
APO – funkcja automatycznego wyłączenia zasilania: po 15 min bezczynności
APO – pobór prądu: 15 μA
Wymiary miernika: 193 mm x 89 mm x 51 mm
Masa miernika: 635 g
Funkcje specjalne: AutoHold; VFD; BeepLitTM Continuity; Record MAX, MIN, & AVG; Crest (rejestracja wartości szczytowych) MAX & MIN ; Rel. Zero Data Hold; Podświetlenie LCD; BeepJack™ sygnał dźwiękowy i wizualny

BM785 – wyposażenie standardowe

Przewody pomiarowe silikonowe, instrukcja obsługi

BM785 – wyposażenie dodatkowe (opcjonalne)

BMH-02 uchwyt magnetyczny
