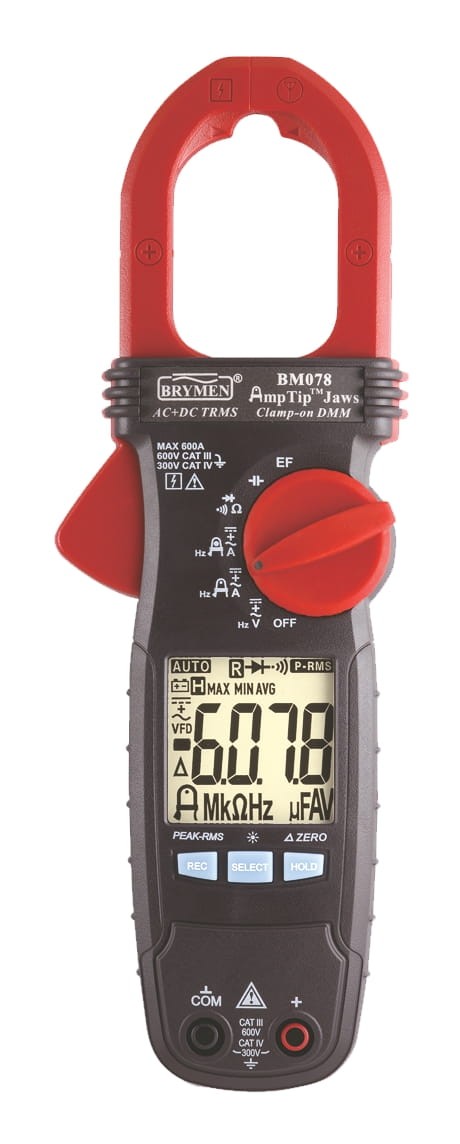

BM078 Miernik cęgowy 600A AC/DC TRMS, AmpTip, Brymen

BM078 Miernik cęgowy 600A AC/DC TRMS, AmpTip, Brymen

BM078 – skrócony opis funkcji pomiarowych

BM078 miernik cęgowy 600A AC/DC TRMS Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd stały
– prąd przemienny TRMS
– rezystancja
– pojemność
– częstotliwość (dla napięcia i prądu)
– test diody
– test ciągłości
– wartość szczytowa RMS 80 ms
– pomiary względne
– bezdotykowy wykrywacz napięcia.

Cechy szczególne i funkcje specjalne miernika BM078:

• AmpTip – pomiar cęgowy z wysoką dokładnością w przewodnikach o malej średnicy
• Pomiar prądu AC/DC metodą cęgową
• Maksymalna średnica przewodu 35 mm
• True RMS – Pomiar rzeczywistej wartości skutecznej
• DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
• RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
• MAX/MIN/AVG – rejestracja i odczyt wartości maks., min. i średniej z pomiarów na wyświetlaczu
• PEAK – zatrzymanie wartości szczytowej wyniku na wyświetlaczu
• EF: bezdotykowa detekcja pola elektrycznego (napięcia)
• Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową).

BM078 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:

• temperatura 23 °C ± 5 °C
• wilgotność względna < 80 %.

1. BM078 test ciągłości

Zakres wykrywalności: min. 10 Ω, maks. 250 Ω
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms
Czas odpowiedzi: < 32 ms

2. BM078 DCV – napięcie stałe

Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (1 % ± 5 cyfr)
Impedancja wejściowa: 10 MΩ || 100 pF
Zabezpieczenie przeciwprzepięciowe: 660 V DC peak, 920 V AC rms

3. BM078 ACV – napięcie przemienne TRMS

Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (1 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz
Impedancja wejściowa: 10 MΩ
Współczynnik szczytu: CF<5:1 w połowie skali; CF<2,5:1 na pełnej skali
Cyfrowy filtr dolnoprzepustowy

4. BM078 napięcie DCV + ACV TRMS

Zakres pomiarowy 600 V, rozdzielczość 0.1 V, dokładność ± (1.2 % ± 7 cyfr), zakres częstotliwości 50 – 60 Hz
Impedancja wejściowa: 10 MΩ
Współczynnik szczytu: CF<5:1 w połowie skali; CF<2,5:1 na pełnej skali
Cyfrowy filtr dolnoprzepustowy

5. BM078 DCA – prąd stały

Zakresy pomiarowe:
– 60 A , rozdzielczość 0.01 A, dokładność ± (2.0 % ± 5 cyfr)
– 600 A , rozdzielczość 0.1 A, dokładność ± (2.0 % ± 5 cyfr)
Zakres pomiarowy 60 A (AmpTip) , rozdzielczość 0.01 A, dokładność ± (1.5 % ± 5 cyfr)

Zabezpieczenie przeciążeniowe: 600 A
Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,01 A/A
Dokładność określona w trybie pomiarów względnych, po wyzerowaniu miernika
Na zakresie 60 A przy prądzie poniżej < 9 A (AmpTip < 4 A) należy dodać 10 cyfr do określonej dokładności

6. BM078 ACA – prąd przemienny TRMS

Zakresy pomiarowe:
– 60 A , rozdzielczość 0.01 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 50 – 100 Hz
– 600 A , rozdzielczość 0.1 A, dokładność ± (1.8 % ± 5 cyfr), zakres częstotliwości 50 – 100 Hz
– 60 A , rozdzielczość 0.01 A, dokładność ± (2.0 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz
– 600 A , rozdzielczość 0.1 A, dokładność ± (2.0 % ± 5 cyfr), zakres częstotliwości 100 – 400 Hz
– 60 A (AmpTip) , rozdzielczość 0.01 A, dokładność ± (1.5 % ± 5 cyfr), zakres częstotliwości 50 – 60 Hz

Zabezpieczenie przeciążeniowe: 600 A
Współczynnik szczytu: CF < 4:1 w połowie skali; CF < 2:1 na pełnej skali
Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0.01A / A
Na zakresie 60 A przy prądzie poniżej < 9 A (AmpTip < 4 A) należy dodać 10 cyfr do określonej dokładności

7. BM078 prąd DCA + ACA TRMS

Zakresy pomiarowe:
– 60 A , rozdzielczość 0.01 A, dokładność ± (2.2 % ± 7 cyfr), zakres częstotliwości 50 – 100 Hz
– 600 A , rozdzielczość 0.1 A, dokładność ± (2.2 % ± 7 cyfr), zakres częstotliwości 50 – 100 Hz
– 60 A , rozdzielczość 0.01 A, dokładność ± (2.7 % ± 7 cyfr), zakres częstotliwości 100 – 400 Hz
– 600 A , rozdzielczość 0.1 A, dokładność ± (2.7 % ± 7 cyfr), zakres częstotliwości 100 – 400 Hz
– 60 A (AmpTip) , rozdzielczość 0.01 A, dokładność ± (2.0 % ± 7 cyfr), zakres częstotliwości 50 – 60 Hz

Zabezpieczenie przeciążeniowe: 600 A
Współczynnik szczytu: CF < 2:1 na pełnej skali; CF < 4:1 w połowie skali
Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0.01 A / A
Dokładność określona w trybie pomiarów względnych, po wyzerowaniu miernika
Na zakresie 60A przy prądzie poniżej < 9 A (AmpTip < 4 A) należy dodać 10 cyfr do określonej dokładności

8. BM078 rezystancja

Zakresy pomiarowe:
– 600 Ω, rozdzielczość 0.1 Ω, dokładność ± (1.0 % ± 5 cyfr)
– 6 kΩ, rozdzielczość 0.001 kΩ, dokładność ± (1.0 % ± 5 cyfr)
– 60 kΩ, rozdzielczość 0.01 kΩ, dokładność ± (1.0 % ± 5 cyfr)

Napięcie bez obciążenia: 1.0 V
Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms

9. BM078 pojemność

Zakres pomiarowy 200 µF, rozdzielczość 0.1 µF, dokładność ± (2.0 % ± 4 cyfry)

Zabezpieczenie przeciwprzepięciowe: 600 V DC peak, 600 V AC rms
Dokładność dla kondensatorów warstwowych lub lepszych

10. BM078 częstotliwość

Zakresy pomiarowe:
– 5~999.9 Hz, dokładność ± (1.0 % ± 5 cyfr), czułość 50 V, funkcja AC 600 V
– 50~4000 Hz, dokładność ± (0.1 % ± 4 cyfry), czułość 20 A, funkcja AC 60 A
– 50~400.0 Hz, dokładność ± (0.1 % ± 4 cyfry), czułość 20 A, funkcja AC 600 A
– 50~400.0 Hz, dokładność ± (0.1 % ± 4 cyfry), czułość 20 A, funkcja AC 60 A (AmpTip)

11. BM078 test diod

Napięcie otwartego obwodu (DC): < 3.5 V DC
Prąd pomiarowy: 0.3 mA
Zakres pomiarowy 2 V, rozdzielczość 0.001 V, dokładność ± (1.5 % ± 5 cyfr)

12. BM078 bezdotykowa detekcja pola elektrycznego EF

Częstotliwość detekcji: 50/60 Hz

13. BM078 wskazanie bargrafu

Wartość napięcia:
– 10 ~ 36 V, wskazanie bargrafu –
– 23 ~ 83 V, wskazanie bargrafu – –
– 59 ~ 165 V, wskazanie bargrafu – – –
– 124 ~ 330 V, wskazanie bargrafu – – – –
> 250 V, wskazanie bargrafu – – – – –

BM078 – cechy dodatkowe

Producent: Brymen
Kraj pochodzenia: Tajwan
Zgodność z normami:

• IEC61010-031
• EN61010-1 (Ed. 3)
• CAN/CSA C22.2 nr 61010-1 (Ed. 3)
• IEC61010-2-032 (Ed. 2)
• EN61010-2-032 (Ed. 2)
• UL61010-1 (Ed. 3)
• EN61010-2-033
• EN61010-1 (Ed. 3)
• IEC61010-2-033
• Kat. III 600V AC/DC
• PN-EN61010-031
• Kat. IV 300V AC/DC

Kompatybilność elektromagnetyczna:

• PN-EN61326-1
• PN-EN55022
• PN-EN61000-3-3
• PN-EN61000-3-2
• PN-EN61000-4-8
• PN-EN61000-4-11
• PN-EN61000-4-6
• PN-EN61000-4-3
• PN-EN61000-4-2
• PN-EN61000-4-4
• PN-EN61000-4-5

Certyfikaty: oznakowanie CE (bezpieczeństwo i/lub EMC), podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
Ochrona przeciwprzepięciowa: 6.0 kV (1.2 / 50 μs SURGE)
Sygnalizacja przekroczenia zakresu
Wyświetlacz LCD: 3 5/6 cyfry, maksymalne wskazanie 6000, próbkowanie 5 razy/s
Wskazanie polaryzacji automatyczne, wskazanie ujemnej polaryzacji (-)
Podświetlenie wyświetlacza / skali
Zasilanie: baterie alkaliczne 1.5 V (AAA, NEDA 24A, LR03) 2 szt.
Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2.5 V
Automatyczne wyłączenie zasilania po około 34 min. bezczynności
Warunki pracy: 0 °C ÷ 40 °C; wilgotność względna RH < 80 % do temp. 31 °C spadająca liniowo do 50 % dla temp. 40 °C
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna RH < 80 %
Maksymalna wysokość pracy: 2000 m n.p.m.
Stopień zanieczyszczenia środowiska naturalnego: 2
Wymiary miernika: 223 mm (wys.) x 76 mm (szer.) x 32 mm (gł.)
Masa miernika: 234 g

BM078 – wyposażenie standardowe

• Przewody pomiarowe 3 sztuki (komplet)
• Krokodyle izolowane 3 sztuki
• Pokrowiec
• Komplet baterii
• Instrukcja obsługi
