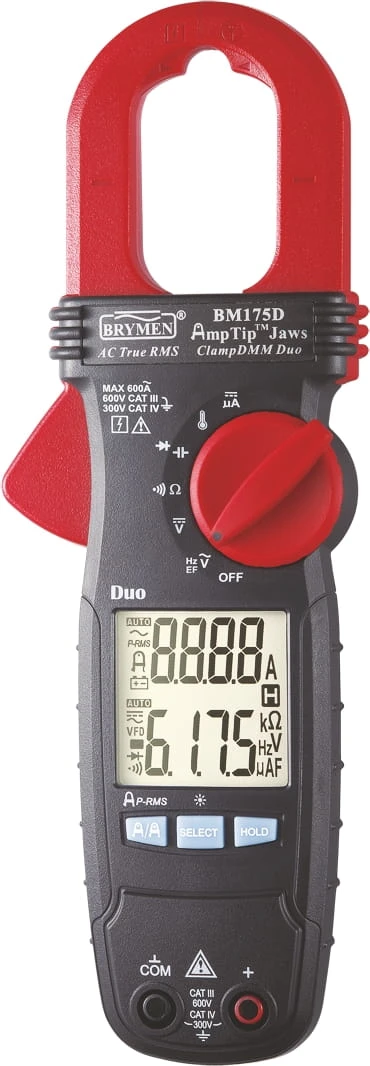

BM175D Miernik cęgowy 600A AC TRMS,AmpTip ,DCAuA, 80ms PEAK, Temp, Brymen

BM175D Miernik cęgowy 600A AC TRMS,AmpTip ,DCAuA, 80ms PEAK, Temp, Brymen

BM175D – skrócony opis funkcji pomiarowych

BM175D miernik cęgowy 600A AC Brymen wykonuje następujące pomiary:
– napięcie stałe
– napięcie przemienne TRMS
– prąd przemienny TRMS cęgowo
– prąd przemienny TRMS cęgowo dla przewodów o małej średnicy (funkcja AmpTip)
– częstotliwość
– test ciągłości
– rezystancja
– pojemność
– test diody
– prąd stały (przewodowo)
– temperatura.

Maksymalna średnica obejmowanego przewodu przy pomiarach cęgowych wynosi 30 mm.

BM175D – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków środowiskowych:
– temperatura 23 ± 5 °C.

1. Napięcie stałe:

Zakres pomiarowy 600.0 V, tolerancja 1 % + 5 cyfr

2. Napięcie przemienne TRMS 50 – 60 Hz:

Zakres pomiarowy 600.0 V, tolerancja 1 % + 5 cyfr

3. Częstotliwość na zakresie 600 V AC, czułość 50 V:

Zakres pomiarowy 5.00-999.9 Hz, tolerancja 1 % + 5 cyfr

4. Rezystancja:

Zakresy pomiarowe: 600.0 Ω, 6.000 kΩ, 60.00 kΩ; tolerancja 1 % + 5 cyfr
Zakresy pomiarowe: 600.0 kΩ, 6000 kΩ; tolerancja 1.2 % + 5 cyfr

5. Pojemność:

Zakresy pomiarowe: 200.0 µF, 2500 µF; tolerancja 2 % + 4 cyfry

6. Test diody:

Zakres pomiarowy 3 V, tolerancja 1.5 % + 5 cyfr

7. Prąd stały przewodowo:

Zakresy pomiarowe: 200.0, 2000 µA; tolerancja 1 % + 5 cyfr

8. Temperatura:

Zakres pomiarowy -40.0 – 99.9 °C, tolerancja 1.5 % + 0.8 °C
Zakres pomiarowy 100 – 400 °C, tolerancja 1 % + 1 °C

9. Prąd przemienny TRMS 50-60 Hz cęgowo (funkcja AmpTip):

Zakres pomiarowy 60.00 A, tolerancja 1.5 % + 5 cyfr

10. Prąd przemienny TRMS 50-60 Hz cęgowo:

Zakresy pomiarowe: 60.00 A, 600.0 A; tolerancja 1.8 % + 5 cyfr

11. Prąd przemienny TRMS 100-400 Hz cęgowo:

Zakresy pomiarowe: 60.00 A, 600.0 A; tolerancja 2 % + 5 cyfr

BM175D – cechy dodatkowe

Bezprzewodowy wykrywacz pola elektrycznego
Pomiar prądu rozruchowego, wartość szczytowa impulsów > 80 ms
Podwójny wyświetlacz LCD 3 5/6 cyfry z podświetleniem, maksymalna wyświetlana wartość 6000, szybkość odświeżania 5 / sek
Wilgotność względna: 80 % dla temperatury poniżej 31 °C, liniowo opadająca do 50 % dla 40 °C
Stopień zanieczyszczenia środowiska: 2
Zakres temperatur przechowywania: -20 °C ~ 60 °C, wilgotność względna < 80 %
Maksymalna wysokość pracy n.p.m.: 2000 m
Podwójna izolacja
Kategoria pomiarowa: KAT III 600 V, KAT IV 300 V AC&DC
Zabezpieczenie przepięciowe: miernik wykonuje pomiar prądu ACA nieinwazyjną metodą przy pomocy cęgów pomiarowych
Zasilanie: 2 baterie 1.5  V AAA, wskaźnik rozładowania baterii
Pobór prądu: typowo 6.2 mA
Wymiary miernika: 217 mm x 76 mm x 37 mm
Masa miernika: 186 g
Max. średnica przewodu: 30 mm

BM175D – wyposażenie standardowe

– zestaw przewodów pomiarowych
– instrukcja obsługi
– miękki futerał
– sonda temperaturowa
– zestaw zacisków krokodylowych
