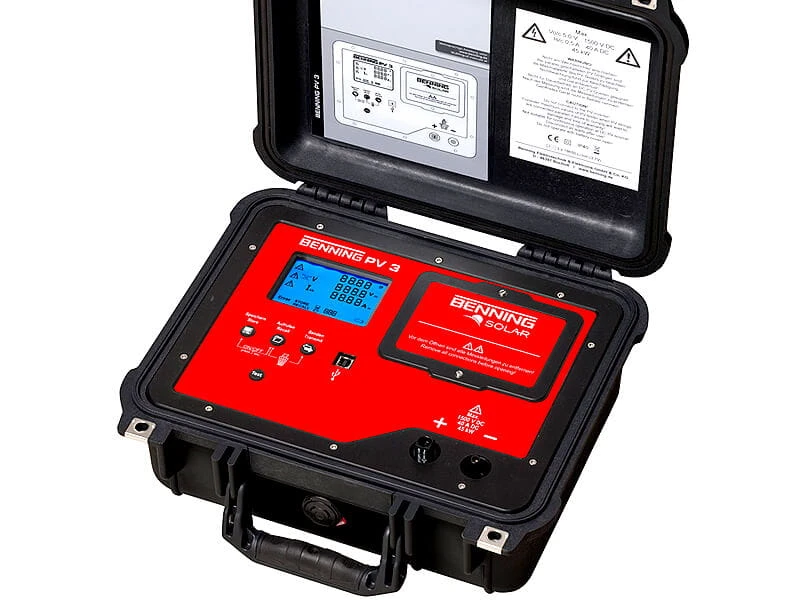

Benning PV 3 Tester instalacji fotowoltaicznych 1500V DC

Benning PV 3 Tester instalacji fotowoltaicznych

Przyrząd Benning PV 3 umożliwia przeprowadzenie i udokumentowanie sprawdzeń odbiorczych, okresowych oraz konserwacyjnych instalacji fotowoltaicznych zgodnie z DIN EN 62446 (VDE 0126-23) w zakresie m.in. testów polaryzacji, pomiarów napięcia otwartego obwodu i prądu zwarciowego stringów PV połączonych równolegle o parametrach do 1500V/40A. Z pomocą łączności radiowej z opcjonalnym akcesorium BENNING SUN 2 (nr kat. 050420), parametry irradiancji (W/m²) oraz temperatury panelu / otoczenia (°C) są automatycznie zapisywane dla każdej procedury pomiarowej.

• Pomiar napięcia otwartego obwodu panelu/stringu/systemu PV do 1500 V DC
• Pomiar prądu zwarciowego stringów PV połączonych równolegle do 40 A
• Bezprzewodowe połączenie z przyrządem do pomiarów nasłonecznienia i temperatury BENNING SUN 2
• Pamięć wyników pomiarów dla 999 stringów

Ważniejsze cechy przyrządu

• Automatyczna procedura testowa (+/-, Voc, Isc, W/m², °C) z zabezpieczeniem odwrotnej polaryzacji
• Wysoki zakres pomiarowy prądów zwarciowych
• Redukcja czasu potrzebnego na rozmontowanie stringu do pomiarów
• Redukcja ryzyka uszkodzenia sprzętu pomiarowego w czasie testowania stringów o nieznanej mocy
• Zintegrowana pamięć dla 999 lokalizacji
• Wbudowany zegar czasu rzeczywistego do oznaczania pomiarów datą i godziną
• Interfejs USB oraz oprogramowanie do pobierania danych (format CSV)
• Duży wyświetlacz LCD z podświetleniem
• Optymalne zabezpieczenie do celów transportowych i przechowywania (IP 64)

Funkcje pomiarowe

• Test polaryzacji generatorów / przewodów PV
• Pomiar napięcia otwartego obwodu w systemach 1500 V DC
• Pomiar prądu zwarciowego stringów do 40 A DC
• Pomiary irradiancji (W/m²) oraz temperatury panelu / otoczenia (°C) za pomocą opcjonalnego urządzenia BENNING SUN 2 (nr kat. 050420)
• Oprogramowanie BENNING SOLAR Datalogger
• Pobieranie wartości z przyrządu BENNING PV 3 w formacie CSV
• Dalsze przetwarzanie danych pomiarowych za pomocą MS Excel^®
• Dostępne na płycie CD dołączanej do przyrządu oraz do pobrania ze strony WWW

Wyposażenie

• Tester PV w wytrzymałej walizce (IP 64)
• zestaw złącz pomiarowych PV (MC4)
• zestaw przewodów ze złączami ostrzowymi oraz krokodylkowymi
• ładowarka z 3 szt. akumulatorów 3.7 V li-ion
• świadectwo wzorcowania

Do uzyskania kompletnych pomiarów stringów/paneli PV zgodnie z odpowiednimi normami zaleca się stosowanie następujących akcesoriów opcjonalnych:

• Urządzenie do pomiarów nasłonecznienia i temperatury BENNING SUN 2 (050420)
• Przyrząd BENNING PV 3 może odbierać transmisję danych dotyczących nasłonecznienia oraz temperatury panelu/otoczenia) drogą radiową. Mierzone wartości są wymagane do pomiarów charakterystyki I-V. Do tego celu należy jednorazowo sparować BENNING PV 3 z BENNING SUN 2.
• Czujnik temperatury do BENNING SUN 2 przytwierdzany do tylnej części panelu PV (050424)
• Uchwyt BENNING SUN 2 do bezpiecznego przymocowania do panelu PV (050425)
• Etykiety z informacją o dacie następnego testu, 300 szt. (756212)
