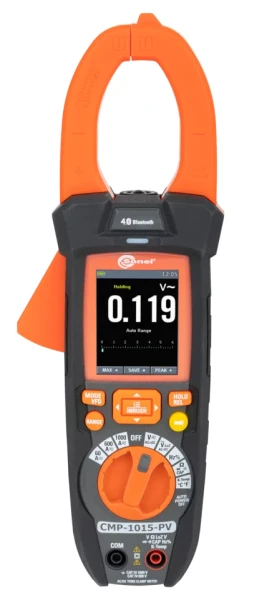

CMP-1015-PV Cyfrowy miernik cęgowy do instalacji PV
Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych. Urządzenie jest wszechstronne dzięki mnogości opcji pomiarowych. Obrazu dopełnia rejestrator z wykresami. Praca w pełnym słońcu nie jest przeszkodą dzięki wyświetlaczowi o wysokiej jasności.
Fotowoltaika pod lupą
Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych o napięciach 1500 V. Miernik umożliwia również precyzyjne pomiary za przemiennikami częstotliwości dzięki funkcji VFD.
Nowoczesne cęgi
Nowatorski kształt to łatwiejszy montaż w trudno dostępnych oraz ciasnych miejscach, a także podstawa do montowania specjalnych adapterów napięciowych. Specjalna wypustka wyposażona jest w czujnik bezkontaktowego wskaźnika napięcia.
Widoczność w każdych warunkach

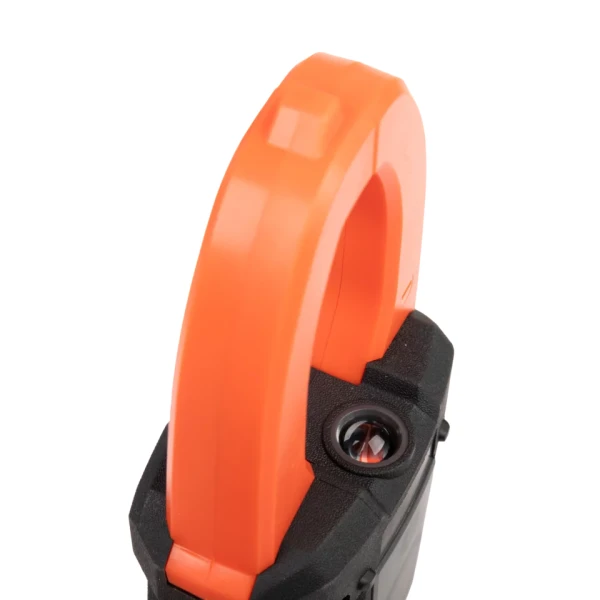

Praca w pełnym słońcu nie jest przeszkodą dzięki wyświetlaczowi o wysokiej jasności. Ciemności w miejscu pracy przestają być przeszkodą dzięki wbudowanej latarce.
Wielofunkcyjność
Urządzenie jest wszechstronne dzięki mnogości opcji pomiarowych. Obrazu dopełnia rejestrator z wykresami, a także funkcje specjalne określające m.in. prąd rozruchu (INRUSH), składowe AC i DC napięcia, niskoimpedancyjny pomiar napięcia (Low Z).
Wzmocniona konstrukcja
Dzięki najnowszym technologiom powstał kompaktowy przyrząd do pracy w ciężkich warunkach. Gumowana obudowa chroni urządzenie przed uszkodzeniami.
Komunikacja bezprzewodowa
Urządzenie pozwala na bezprzewodowy przesył wyników pomiarowych w trybie „na żywo” oraz z pamięci wewnętrznej do aplikacji mobilnej Sonel Multimeter Mobile. Dzięki niej wyniki można zarejestrować, skatalogować oraz uzupełnić o opis i zdjęcia, jak również wysyłać jako załącznik e-maila.
Specyfikacja
| Funkcje pomiarowe |
Zakres |
Rozdzielczość |
Dokładność |
| Prąd AC |
do 1000 A |
od 0,01 A |
±(2,5% w.m. + 5 cyfr) |
| Prąd DC |
do 1000 A |
od 0,01 A |
±(2,0% w.m. + 8 cyfr) |
| Napięcie AC |
do 1000 V |
od 0,001 mV |
od ±(1,2% w.m. + 5 cyfr) |
| Napięcie DC |
do 1500 V |
od 0,1 mV |
od ±(0,5% w.m. + 5 cyfr) |
| Napięcie AC+DC |
do 1000 V |
od 0,001 V |
od ±(1,5% w.m. + 20 cyfr) |
| Low Z (napięcie AC / DC) |
do 1000 V |
od 0,001 V |
±(3,0% w.m. + 40 cyfr) |
| Low Z AC+DC |
do 1000 V |
od 0,001 V |
±(3,5% w.m. + 40 cyfr) |
| Rezystancja |
do 60,00 MΩ |
od 0,1 Ω |
od ±(0,8% w.m. + 5 cyfr) |
| Częstotliwość |
do 10,00 MHz |
od 0,01 Hz |
±(0,2% w.m. + 5 cyfr) |
| Pojemność |
do 100,0 mF |
od 0,01 nF |
od ±(3,0% w.m. + 8 cyfr) |
| Cykl roboczy (%) |
10,0…90,0% |
0,1% |
±(1,2% w.m. + 8 cyfr) |
| Pomiar temperatury |
-40,0…+1000ºC
-40,0…+1832ºF |
0,1ºC
0,1ºF |
±(1,5% w.m. + 3ºC)
±(1,0% w.m. + 5,4ºF) |
| Ciągłość / Test diody |
✓ / ✓ |
|
|
w.m. - wartość mierzona
Cechy podstawowe:
- HOLD
- Automatyczny wybór zakresu
Cechy zaawansowane:
- Pomiar prądu i napięcia za falownikiem, przekształtnikiem częstotliwości lub w układzie VFD
- Pomiar wysokiego napięcia DC (HVDC)
- Prąd rozruchowy
- Bezkontaktowy wskaźnik napięcia
- MIN / MAX
- PEAK HOLD - zatrzymanie wartości szczytowej
- Pomiar względny REL
- Pomiar TRMS
- Pamięć
- wewnętrzna
- pomiary: 128 wyników
- rejestrator: 16 rejestracji, 100 000 próbek
- zewnętrzna
- Komunikacja Bluetooth
Cechy pozostałe:
- Automatyczne wyłączanie urządzenia
- Wskaźnik naładowania baterii
- Wbudowana latarka
- Beeper
Wyświetlacz:
- Rodzaj: LCD graficzny
- Podświetlenie ekranu
Waga i wymiary
| Parametr |
Wartość |
| Waga netto (kg) |
0.88 |
| Waga opakowania (kg) |
0.98 |
| Szerokość opakowania (cm) |
38.5 |
| Wysokość opakowania (cm) |
28.5 |
| Długość opakowania (cm) |
10.8 |

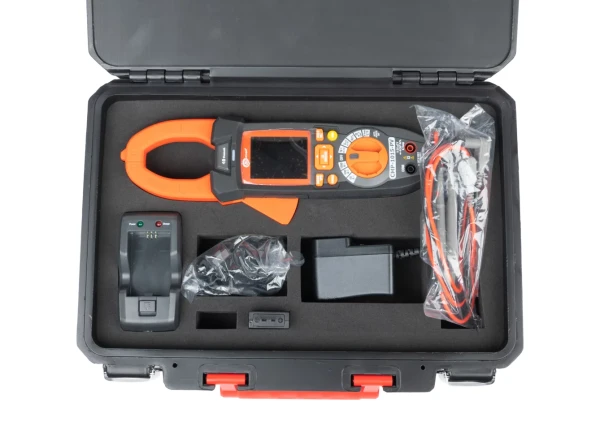

Akcesoria w zestawie
Adapter do sond temperatury typu K NR KAT. WAADATEMK - 1 szt.
AKU-30 Akumulator Li-Pol 7,4 V 1200 mAh NR KAT. WAAKU30 - 1 szt.
Z-25 Ładowarka NR KAT. WAZASZ25 - 1 szt.
Z-26 Zasilacz ładowarki NR KAT. WAZASZ26 - 1 szt.
Sonda do pomiaru temperatury (typ K) NR KAT. WASONTEMK - 1 szt.
M-3 Walizka NR KAT. WAWALM3 - 1 szt.
Komplet przewodów pomiarowych do CMP NR KAT. WAPRZCMP2 - 1 szt.
Certyfikat kalibracji
