Cęgi elastyczne F-3A1 (fi 120 mm)
Cena regularna:
940,95 zł
Cena regularna:
765,00 zł
towar niedostępny
dodaj do przechowalniOpis

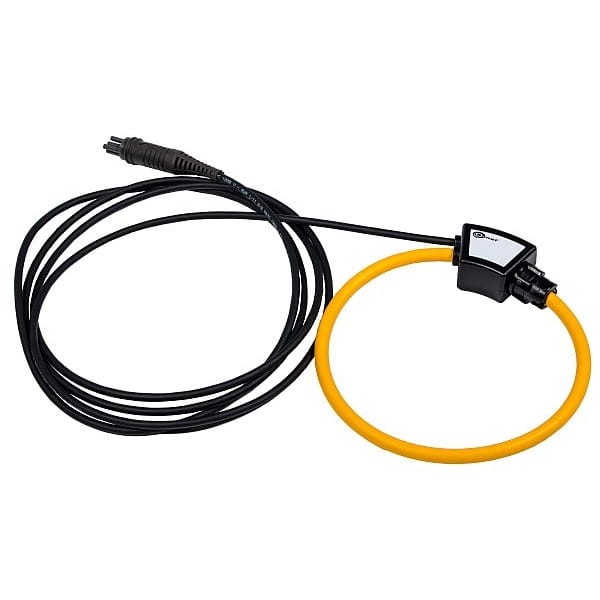

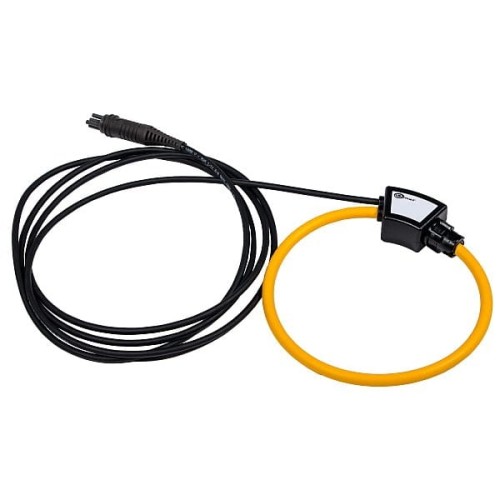

Cęgi elastyczne F-3A1 (fi 120 mm)
Elastyczne cęgi prądowe, zwane również cewkami Rogowskiego, służą do pomiarów prądów przemiennych na trudno dostępnych obiektach, gdzie nie ma możliwości zapięcia cęgów twardych. Pozwalają na mierzenie prądów do 6000 A. Zakończone wtykiem 5-pinowym, są podłączane bezpośrednio do analizatorów jakości zasilania.
Wartość prądu znamionowego tego produktu wynosi 1500 A, a średnica obejmowanego przewodnika to maksymalnie 120 mm.
Cęgi | C-4A | C-5A | C-6A | C-7A | F-1A1 | F-2A1 | F-3A1 | F-1A | F-2A | F-3A | F-1A6 | F-2A6 | F-3A6 |
Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
10 A AC | 100 A AC | 1500 A AC | 3000 A AC | 6000 A AC | ||||||
Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC 3000 A DC |
20 A AC | 100 A AC | 5,4k A AC | 10k A AC | 20k A AC | ||||||
Minimalny prąd możliwy do pomiaru |
100 mA | 500 mA | 10 mA | 20 mA | 1,5 A | 3 A | 6 A | ||||||
Częstotliwość | 30 Hz...10 kHz | Dc...5 kHz | 40 Hz...10 kHz | 40 Hz...1 kHz | 40 Hz...10 kHz | 40 Hz...10 kHz | 40 Hz...10 kHz | ||||||
Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A | 5 mV / 1 A | 77,6 μV / 1 A | 38,8 μV / 1 A | 19,4 μV / 1 A | ||||||
Maks. średnica mierzonego przewodu |
52 mm | 39 mm | 20 mm | 24 mm | 360 mm | 235 mm | 120 mm | 360 mm | 235 mm | 120 mm | 360 mm | 235 mm | 120 mm |
Długość otwartych cęgów | — | — | — | — | 120 cm | 80 cm | 45 cm | 120 cm | 80 cm | 45 cm | 120 cm | 80 cm | 45 cm |
Minimalna dokładność podstawowa |
≤ 0,5% | ≤ 1,5% | ≤ 1% | 0,5% | 1% | 1% | 1% | ||||||
Zasilanie bateryjne | — | + | — | — | — | — | — | ||||||
Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m | ||||||
Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
