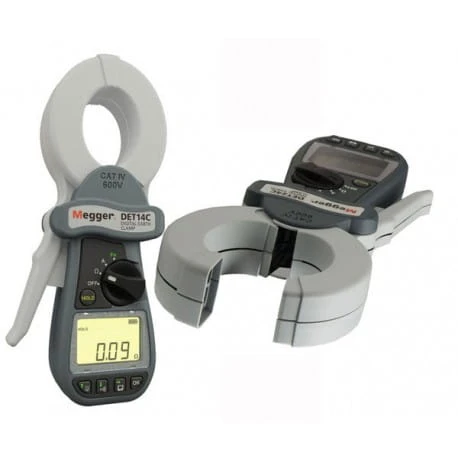

DET 14C Cęgowy Miernik Rezystancji Uziemienia Megger

Cęgowe mierniki rezystancji uziemienia DET14C. DET14C reprezentuje nową generację cęgowych mierników rezystancji uziemienia. Przyrządy te indukują prąd pomiarowy w systemach uziemienia i mierzą rezystancję uziomu w instalacjach o wielu punktach uziemienia bez potrzeby odłączania od systemu uziemienia. Oferują wiodące na rynku zaawansowane funkcje, prostotę obsługi i kategorię bezpieczeństwa CAT IV 600V.

• Możliwość pomiaru bez odłączania od systemu uziemienia
• Eliptyczny kształt szczęk ułatwia dostęp do przewodów i płaskowników uziemiających o szerokości do 50 mm
• Płaskie powierzchnie końcówek szczęk ułatwiają eksploatację
• Pomiar rezystancji uziemienia od 0,05Ω do 1500Ω
• Pomiar prądu upływu TRMS od 0,5mA rms do 35A rms
• Klasa bezpieczeństwa CAT IV 600 V
• Podświetlany wyświetlacz LCD
• Bardzo długi czas pracy baterii
• Wyniki pomiarów zapisywane z indeksem czasu i daty
• Funkcja filtrowania szumu
• Funkcja testu wstępnego

DET14C i nieco wyższy model DET24C reprezentują nową generację cęgowych mierników rezystancji uziemienia. Przyrządy te indukują prąd pomiarowy w systemach uziemienia i mierzą rezystancję uziomu w instalacjach o wielu punktach uziemienia bez potrzeby odłączania od systemu uziemienia. Oferują wiodące na rynku zaawansowane funkcje, prostotę obsługi i kategorię bezpieczeństwa CAT IV 600V.

Konstrukcja szczęk z płaskimi powierzchniami w miejscu otwierania rdzenia zapobiega brudzeniu się, co utrzymuje integralność pomiaru i zwiększa niezawodność w porównaniu do produktów z zazębiającymi się powierzchniami szczęk. Szczęki zazębiające się łatwo gromadzą zanieczyszczenia oraz mogą ulec zagięciom co uniemożliwia ich prawidłowe zamknięcie. Szczęki z płaskimi powierzchniami styku rdzenia są pobawione tych wad. Inne ulepszenia w porównaniu do obecnej generacji produktów obejmują zwiększenie dokładności oraz wzrost żywotności baterii do 300%. W warunkach szumu elektrycznego otoczenia, funkcja wbudowanego filtru zapewnia większą odporność na zakłócenia.

Eliptyczny kształt szczęk ułatwia założenie cęgów, pozwala na objęcie kabli o średnicy do 37mm oraz płaskowników o szerokości do 50mm.
Płaska powierzchnia styku szczęk eliminuje osadzanie się zanieczyszczeń, co chroni dokładność pomiaru i zapobiega zakleszczeniom
Niewielka grubość i szerokość szczęk, ułatwia pomiar w miejscach o utrudnionym dostępie.

DET14C i DET24C oferują również funkcję pomiaru prądu True RMS do 35A AC. Zdolność przyrządu do pomiaru prądu płynącego w przewodzie uziemienia wzmaga bezpieczeństwo, szczególnie, jeśli przewód uziemienia musi być odłączony. Przepływ prądu do ziemi o dużej wartości może, po rozłączeniu, spowodować powstanie łuku z potencjalnie poważnymi konsekwencjami. Funkcja alarmu umożliwia programowanie progów dla pomiarów rezystancji i prądu. Możliwość alarmowania przekroczenia granic prądu jest ważną i unikatową cechą bezpieczeństwa.

DET14C oferuje magazynowanie wyników dla późniejszego ich przeglądania na ekranie, DET24C dodatkowo obsługuje transmisję wyników poprzez sprzęg IrDA do USB do programów PowerDB i Power DB Lite, które są programami Meggera służącymi do zarządzania oraz obróbki wyników pomiarów. Magazynowane wyniki są indeksowane dla każdego rekordu kolejnym numerem pomiaru łącznie z czasem i datą.
Funkcja bezpieczeństwa – automatyczny pomiar prądu
Pamięć do rejestracji i przeglądania wyników
Automatyczna kalibracja
Automatyczna zmiana zakresów
Automatyczny filtr szumów
Programowane progi alarmów Wysoki i Niski
Zakres temperatury pracy od –20°C do + 50°C
Zegar czasu rzeczywistego do indeksowania daty i czasu wyników

Dodatkowe cechy DET24C
Interfejs IrDA-USB do komputera
Zaawansowana funkcjonalność pamięci z transmisją do PC
Zgodność z programami Megger PowerDB / PowerDB Lite

Zastosowania
Mierniki cęgowe do pomiaru rezystancji uziemienia szczególnie nadają się do pomiaru uziemienia bez odłączenia systemu od sieci w różnorodnych instalacjach takich jak budynki, słupy linii energetycznych i maszty nadajników RF.
Ponadto, mogą one być wykorzystane do kontroli i weryfikacji ochrony systemów piorunochronowych i dowolnych instalacji, gdzie może być generowany prąd w pętli.

Cechy użytkowe:
Maksymalne otwarcie szczęk: 39mm
Maksymalne wymiary wewnętrzne szczęk: 39mm x 55mm
Typ wyświetlacza: 4 + 6 cyfr z podświetleniem
Rodzaj baterii: 4 x 1,5V IEC LR6/AA alkaliczna
Czas pracy baterii: 24 godzin ciągłego badania (podczas pomiaru rezystancji 25Ω bez podświetlenia)
Automatyczne wyłączenie: 300s (reset poprzez otwarcie szczęk lub naciśnięcie przycisku)
Rejestracja danych: DET14C 256 wyników, DET24C 2000 wyników
Transmisja wyników (tylko DET24C): sprzęg optyczny IrDA-USB
Wybór zakresu: automatyczny, w każdym trybie
Czas próbkowania: < 1s
Funkcja Hold: Tak z wizualnym wskaźnikiem
Funkcja alarmu: Tak z wizualnym wskaźnikiem
Ostrzegawczy brzęczyk: Tak
Temperatura i wilgotność pracy: -20°C do +50°C, <85% RH
Temperatura i wilgotność magazynowania: -40°C do +60°C, <75% RH
Waga: 985 g
Wymiary przyrządu: 248mm x 114mm x 49mm
Szczelność obudowy: IP30 ze szczękami zamkniętymi
Zgodność pomiarów z normami
IEC 61557-5
IEC 61557-13 klasa 1
Bezpieczeństwo
EN 61010-2-032
CATIV 600 V
Stopień zanieczyszczenia 2
EMC
klasa B, zgodność z normą IEC 61326, BSEN 61326

DET14C – wyposażenie standardowe
Walizka na miernik i wyposażenie
Pasek
instrukcja obsługi
Rezystor płytkowy do kalibracji
Komplet baterii, 4 sztuki
