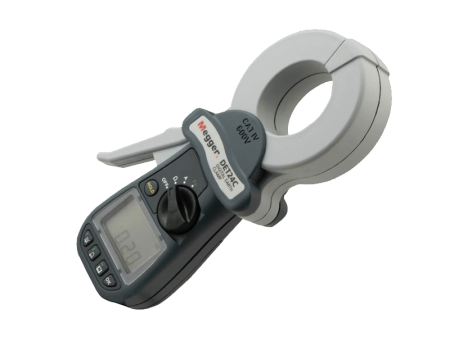

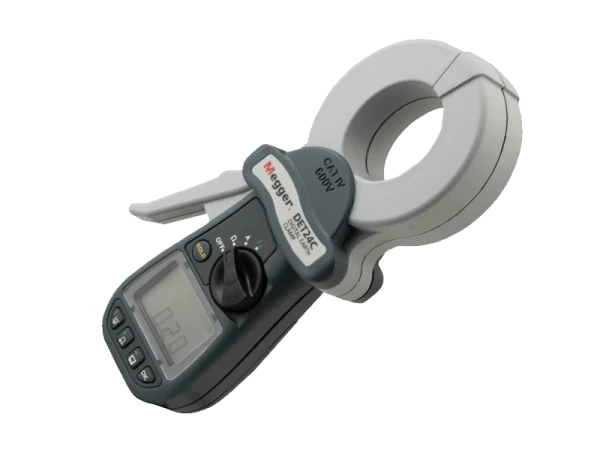

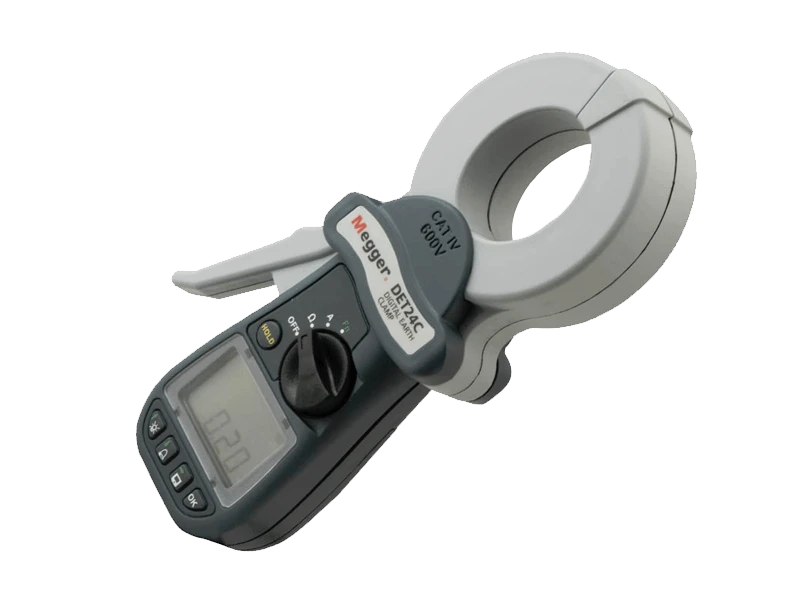

DET 24C Cęgowy Miernik Rezystancji Uziemienia Megger

Cęgowe mierniki rezystancji uziemienia Megger DET24C. DET24C reprezentują nową generację cęgowych mierników rezystancji uziemienia. Przyrządy te indukują prąd pomiarowy w systemach uziemienia i mierzą rezystancję uziomu w instalacjach o wielu punktach uziemienia bez potrzeby odłączania od systemu uziemienia. Oferują wiodące na rynku zaawansowane funkcje, prostotę obsługi i kategorię bezpieczeństwa CAT IV 600V.

• Możliwość pomiaru bez odłączania od systemu uziemienia
• Eliptyczny kształt szczęk ułatwia dostęp do przewodów i płaskowników uziemiających o szerokości do 50 mm
• Płaskie powierzchnie końcówek szczęk ułatwiają eksploatację
• Pomiar rezystancji uziemienia od 0,05Ω do 1500Ω
• Pomiar prądu upływu TRMS od 0,5mA rms do 35A rms
• Klasa bezpieczeństwa CAT IV 600 V
• Podświetlany wyświetlacz LCD
• Bardzo długi czas pracy baterii
• Wyniki pomiarów zapisywane z indeksem czasu i daty
• Funkcja filtrowania szumu
• Funkcja testu wstępnego

Konstrukcja szczęk z płaskimi powierzchniami w miejscu otwierania rdzenia zapobiega brudzeniu się, co utrzymuje integralność pomiaru i zwiększa niezawodność w porównaniu do produktów z zazębiającymi się powierzchniami szczęk. Szczęki zazębiające się łatwo gromadzą zanieczyszczenia oraz mogą ulec zagięciom co uniemożliwia ich prawidłowe zamknięcie. Szczęki z płaskimi powierzchniami styku rdzenia są pozbawione tych wad. Inne ulepszenia w porównaniu do obecnej generacji produktów obejmują zwiększenie dokładności oraz wzrost żywotności baterii do 300%. W warunkach szumu elektrycznego otoczenia, funkcja wbudowanego filtru zapewnia większą odporność na zakłócenia. DET14C i DET24C oferują również funkcję pomiaru prądu True RMS do 35A AC. Zdolność przyrządu do pomiaru prądu płynącego w przewodzie uziemienia wzmaga bezpieczeństwo, szczególnie, jeśli przewód uziemienia musi być odłączony. Przepływ prądu do ziemi o dużej wartości może, po rozłączeniu, spowodować powstanie łuku z potencjalnie poważnymi konsekwencjami. Funkcja alarmu umożliwia programowanie progów dla pomiarów rezystancji i prądu. Możliwość alarmowania przekroczenia granic prądu jest ważną i unikatową cechą bezpieczeństwa. Szczęki w kształcie elipsy oferują łatwiejszy dostęp do kabli i płaskowników uziemiających w miejscach o utrudnionym dostępie. Głowica szczęk może pomieścić kable o średnicy do 37mm i płaskowniki o szerokości do 50mm, dzięki czemu nadaje się do pracy w elektrowniach, podstacjach i w wielu innych zastosowaniach. Pracę w warunkach słabego oświetlenia ułatwia podświetlany wyświetlacz oraz sygnał dźwiękowy związany z przyciskiem Hold. Zoptymalizowany mechanizm otwierania szczęk zapewnia prawidłowe zamknięcie szczęk bez nadmiernego użycia siły podczas otwierania szczęk. DET14C oferuje magazynowanie wyników dla późniejszego ich przeglądania na ekranie, DET24C dodatkowo obsługuje transmisję wyników poprzez sprzęg IrDA do USB do programów PowerDB i Power DB Lite, które są programami Meggera służącymi do zarządzania oraz obróbki wyników pomiarów. Magazynowane wyniki są indeksowane dla każdego rekordu kolejnym numerem pomiaru łącznie z czasem i datą.

Zalety

• Funkcja bezpieczeństwa – automatyczny pomiar prądu
• Pamięć do rejestracji i przeglądania wyników
• Automatyczna kalibracja
• Automatyczna zmiana zakresów
• Automatyczny filtr szumów
• Programowane progi alarmów Wysoki i Niski
• Zakres temperatury pracy od –20°C do + 50°C
• Zegar czasu rzeczywistego do indeksowania daty i czasu wyników
• Dodatkowe cechy DET24C
• Interfejs IrDA-USB do komputera
• Zaawansowana funkcjonalność pamięci z transmisją do PC
• Zgodność z programami Megger PowerDB / PowerDB Lite

Zastosowania
Mierniki cęgowe do pomiaru rezystancji uziemienia szczególnie nadają się do pomiaru uziemienia bez odłączenia systemu od sieci w różnorodnych instalacjach takich jak budynki, słupy linii energetycznych i maszty nadajników RF. Ponadto, mogą one być wykorzystane do kontroli i weryfikacji ochrony systemów piorunochronowych i dowolnych instalacji, gdzie może być generowany prąd w pętli.
