DPM 1000 CĘGOWY MIERNIK MOCY Megger

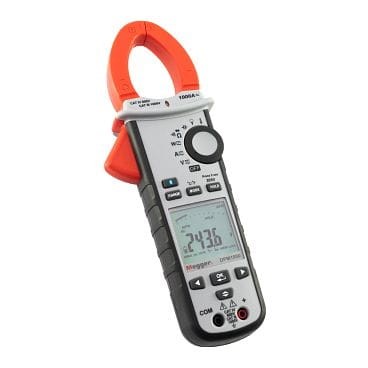

DPM1000 CĘGOWY MIERNIK MOCY Megger

Nowy cęgowy miernik mocy Megger DPM1000 łączy w sobie funkcje pomiarowe miernika mocy, harmonicznych i rejestratora danych w jednym, łatwym w obsłudze urządzeniu. Miernik spełnia rygorystyczne wymagania normy BSEN 61010-1 CAT IV 600 V dla zastosowań pomiarowych od źródła zasilania. Duży, podświetlany ekran LCD czytelnie prezentuje wszystkie wyniki badań po wciśnięciu przycisku bądź przekręceniu pokrętła wyboru. Wyłącza się automatycznie w celu oszczędności zużycia baterii.

• Pomiar napięć AC/DC do 1000 V
• Pomiar prądu AC/DC do 1000 A
• Pomiar True RMS
• Pomiar rezystancji 100 kΩ
• Wskaźnik wirowania faz
• Wyświetlacz LCD

Megger DPM1000 przeprowadza pomiary prądu o przebiegu DC, AC, pulsacyjnym i mieszanym o natężeniu do 1000 A po objęciu badanego przewodnika cęgami. Pomiar napięć do 1000 V AC lub DC odbywa się po przyłączeniu przewodów pomiarowych. Tam, gdzie potrzebne jest przeprowadzenie pomiarów mocy, obie powyższe metody stosuje się jednocześnie. Dotyczy to pomiarów poboru energii, częstotliwości, współczynnika zawartości harmonicznych THD, współczynnika odkształceń i pojemności. Miernik oferuje również funkcję autoskali i wskazanie kierunku wirowania faz.


Miernik DPM1000 wykonuje pomiary układów 1-i 3-fazowychw zakresie mocy czynnej i współczynnika mocy oraz zawartości harmonicznych sygnału aż do 25 rzędu. Umożliwia przeprowadzenie pomiaru temperatury do1000°C za pomocą termopary, dostępnej na wyposażeniu zestawu.


DPM1000 jest idealnym narzędziem do pomiaru jakości energii zasilającej, sprawdza się także w zastosowaniach w zakresie produkcji, instalacji, konserwacji i napraw sprzętu i urządzeń eksploatowanych w energoelektronice i energetyce. Urządzenie wyposażono w latarkę, zapalającą się w chwili otwarcia cęgów i funkcję automatycznego, bezstykowego wykrywania napięcia w obwodzie.


DPM1000 można zastosować jako rejestrator danych dzięki nieulotnej pamięci wewnętrznej. Możesz zapisać aż do 9999 wskazań, a następnie pobrać je w celu przygotowania wykresów i raportów. Częstotliwość zapisu danych można wybrać z przedziału od 1 sekundy do 600 sekund. Odchyłka dokładności timera to maksymalnie 3 sekundy na godzinę. Miernik wykorzystuje bezprzewodową technologię energooszczędnego połączenia Bluetooth v4.0 do przesyłu danych w czasie rzeczywistym na urządzenie z aplikacją MeggerLink™, dostępną zarówno na sprzęt z systemem iOS, jak i Android. Maksymalny zasięg połączenia to 10 m. Funkcja ta jest niedostępna dla trybu pomiaru prądu rozruchowego i wirowania faz.


Miernik cęgowy Megger DPM1000 oferowany jest z kompletnym zestawem przewodów pomiarowych i termoparą, w pełnowymiarowym futerale ochronnym.

funkcje, zakresy, parametry i dokładności pomiarowe

1. Pomiar prądu przemiennego

Zakres pomiarowy 100 A – 1000 A; rozdzielczość 0.01 A, tolerancja ± 1.5 % ± 5 cyfr; pasmo częstotliwości 50 Hz ~ 500 Hz
Typ konwersji: AC+DC True-RMS

2. Pomiar napięcia przemiennego

Zakres pomiarowy 100 V – 1000 V; rozdzielczość 0.01 V, tolerancja ± 1.5 % ± 5 cyfr; pasmo częstotliwości 50 Hz ~ 500 Hz
Impedancja wejściowa: 3.5 MΩ
Zabezpieczenie przeciążeniowe 1000 V rms

3. Pomiar prądu stałego

4. Pomiar napięcia stałego

Zakres pomiarowy 100 V – 1000 V; rozdzielczość 0.01 V, tolerancja ± 0.7 % ± 2 cyfry
Impedancja wejściowa: 3.5 MΩ
Zabezpieczenie przeciążeniowe 1000 V rms

6. Pomiar mocy

7. Pomiar współczynnika mocy PF

9. Pomiar harmonicznych

10. Pomiar rezystancji

11. Sygnalizacja ciągłości

Brzęczyk ciągłości dla rezystancji < 30 Ω, brzęczyk tonowy 2 kHz

12. Test diody

Brzęczyk ciągłości dla rezystancji < 30 Ω, brzęczyk tonowy 2 kHz

13. Pomiar pojemności

14. Pomiar częstotliwości

15. Pomiar temperatury

Zakres pomiarowy -50 °C ~ +1000 °C ; rozdzielczość 0.1 °C , tolerancja ± 1 % ± 3 °C
Zabezpieczenie przeciążeniowe 1000 V rms
