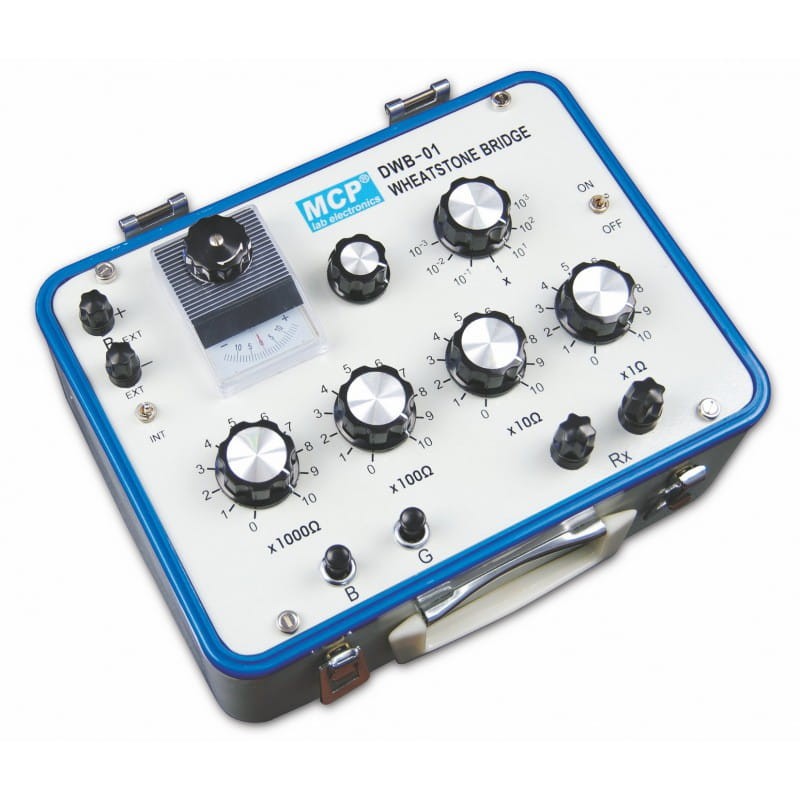

DWB-01 Techniczny mostek Wheatstone 'a

Mostek Wheatstone’a DWB-01 stosuje się do pomiarów rezystancji w zakresie 1MΩ ÷ 10MΩ.

DWB-01 Techniczny mostek Wheatstone 'a - przyrząd umieszczony jest metalowej walizce ułatwiającej jego transportowanie, stanowiąc idealne rozwiązanie zarówno do pomiarów laboratoryjnych jak i w terenie.

Szeroki zakres pomiarowy 1Ω ~ 11MΩ
Wbudowany galwanometr oraz zasilanie mostka
Zasada pomiaru: Zrównoważony mostek Wheatstone’a
Jeden mnożnik oraz cztery dekady pomiarowe
Zasilanie 230V AC / 9V DC
Dekady pomiarowe: 1000Ωx10 + 100Ωx10 + 10Ωx10 + 1Ωx10

Mostek wykorzystuje do pomiaru metodę zerową w celu pomiaru małych rezystancji która eliminuje
wpływ sond pomiarowych, wewnętrznej rezystancji baterii itp.

Dane Techniczne:

• Zasilanie: Baterie [R20] 2x1,5V lub zasilanie zewnętrzne: 4,5V, 9V, 12V DC / przy obciążeniu nie mniejszym niż 100mA DC
• Czułość galwanometru (wbudowany): < 6 x 10-7 A/dz.
• Czas tłumienia: < 4 s
• Temperatura pracy 5 ÷ 35 ˚C
• Poziom wilgotności 25 ÷ 85 %
• Wyposażenie: mostek x1 , instrukcja obsługi x1
• Wymiary 285 x 215 x 140 mm (szer. x gł. x wys.)
• Masa 2,5kg

Mnożnik    Zakresy pomiarowe                       Dokładność [%]                  Zewnętrzne zasilanie wartości napięć
x 0,001           1 Ω ÷ 11,11 Ω                          * 0,5    ** 0,5                                            4,5 V
x 0,01           10 Ω ÷ 111,1 Ω                          * 0,2    ** 0,2                                            4,5 V
x 0,1           100 Ω ÷ 1111 Ω                           * 0,1    ** 0,1                                            4,5 V
x 1               1 kΩ ÷ 5 kΩ                               * 0,1    ** 0,1                                            4,5 V
x1                5 kΩ ÷ 11,11 kΩ                         * 0,2    ** 0,1                                              9 V
x 10            10 kΩ ÷ 50 kΩ                             * 0,1    ** 0,1                                              9 V
x 10            50 kΩ ÷ 111,1 kΩ                         * 1      ** 0,1                                              9 V
x 100         100 kΩ ÷ 500 kΩ                           * 2       ** 0,1                                            12 V
x 100         500 kΩ ÷ 1111 kΩ                         * 5       ** 0,2                                             12 V
x 1000           1MΩ ÷ 11,11 MΩ                        * 20     ** 0,5                                             12 V

* Wewnętrzne zasilanie: baterie 2x1,5V [R20],
** Zewnętrzne zasilanie: 4,5V, 9V, 12V / min. 0,1A DC.
