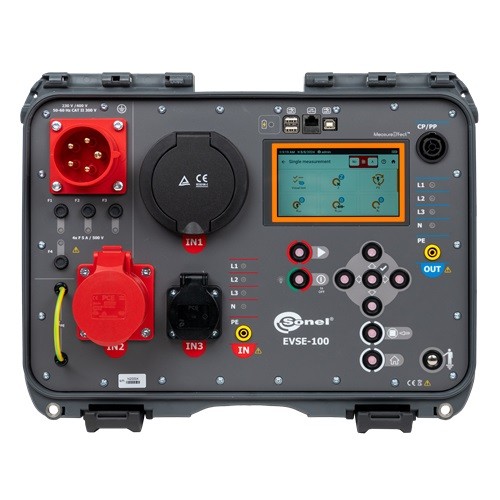

Wielofunkcyjny analizator EVSE-100 jest przyrządem dedykowanym do diagnostyki stacji i przewodów ładowania pojazdów elektrycznych. Za pomocą jednego urządzenia wykonamy na tych obiektach komplet badań zakończonych wygenerowaniem profesjonalnego raportu. Poprzez odpowiednią symulację obwodów CP i PP miernik może wprowadzić stację w różne stany pracy. Dzięki temu możemy zweryfikować poprawność układu sterującego oraz wykonać pomiary z zakresu ochrony przeciwporażeniowej. Sprawdzenie funkcjonalności i bezpieczeństwa uzupełnić możemy poprzez symulację błędów po stronie zasilania, tzn. stacji ładowania (ICCB), i po stronie ładowania pojazdu (obwód CP).

Sonel MeasureEffect™
Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.

Zastosowanie

Miernik umożliwia przeprowadzenie diagnostyki:
• stacji ładowania pojazdów elektrycznych AC ze złączem typu 2 z gniazdem lub przewodem ładującym zamocowanym na stałe (1-fazowym i 3-fazowym),
• przenośnych stacji ładowania pojazdów elektrycznych ze złączem typu 2 (1-fazowym i 3-fazowym),
• kabli ładowania.

Podstawowe funkcje przyrządu

Symulacja parametrów przewodów PP:

• otwarty obwód,
• 13 A, 20 A, 32 A, 63 A, 80 A.
• Symulacja komunikacji CP:
• stan A – pojazd niepodłączony,
• stan B – pojazd podłączony, nie ładuje,
• stan C – pojazd podłączony, ładowanie bez wentylacji,
• stan D – pojazd podłączony, ładowanie z wentylacją.
• Pomiary ochronne:
• pomiar pętli zwarcia Z,
• pomiar parametrów wyłączników RCD (AC, A, B, 6 mA DC),
• pomiar rezystancji izolacji RISO,
• pomiar RCONT,
• wskazanie kolejności faz,
• rezystancja rezystora kodującego RC,
• pomiary uziemienia RE.

Analiza EVSE – diagnostyka:

• napięcie CP+, CP-,
• częstotliwość f (PWM),
• wypełnienie sygnału D (PWM),
• maksymalny prąd ładowania IMAX,
• wykres CP+, CP-, f, D, IMAX,
• czas wyłączenia toff,
• czas włączenia ton.

Analiza EVSE – symulacja błędów (ICCB, EVCS):

• CPsh – zwarcie CP do PE,
• Dsh – zwarcie diody,
• PEop – przerwa w przewodzie PE.

Analiza EVSE – symulacja błędów (ICCB):

• L1op – przerwa w przewodzie fazy L1,
• L2op – przerwa w przewodzie fazy L2,
• L3op – przerwa w przewodzie fazy L3,
• Nop – przerwa w przewodzie N,
• PEop – przerwa w przewodzie PE,
• L↔PE – zamiana fazy L z PE,
• UEXT(PE) – napięcie na przewodzie PE.

Analiza EVSE – czas przejścia między stanami.

Akcesoria standardowe:

Adapter AEV-100 WAADAAEV100 - 1 szt

Przewód 1,2 m (wtyki bananowe):
niebieski WAPRZ1X2BUBB  - 1 szt
żółty WAPRZ1X2YEBB  - 1 szt
czarny WAPRZ1X2BLBB  - 1 szt

Sonda ostrzowa 1 kV (gniazdo bananowe):
niebieska WASONBUOGB1  - 1 szt
żółta WASONYEOGB1  - 1 szt
czarna WASONBLOGB1  - 1 szt

Przewód do transmisji BNC WAPRZBNC  - 1 szt
Krokodylek 1 kV 20 A żółty WAKROYE20K02  - 1 szt
Kabel EVCAB 2,2 m (typ 2 męski/typ 2 żeński) WAKABEVT2T2  - 1 szt
Przewód do zasilania 230 V (gniazdo 16 A 5P) WAPRZZAS16P  - 1 szt
Futerał L-4 WAFUTL4  - 1 szt
Przewód USB WAPRZUSB  - 1 szt
Certyfikat kalibracji
