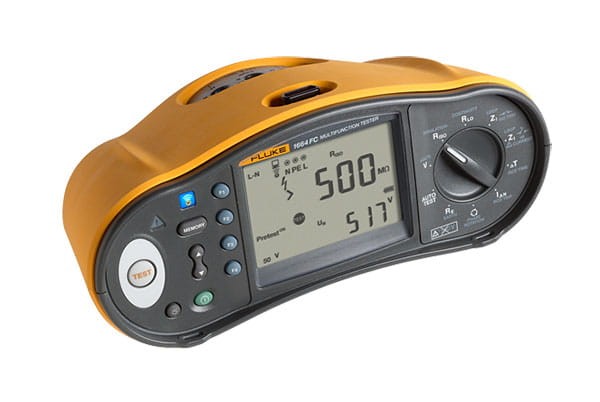

FLUKE 1664FC Wielofunkcyjny tester instalacji
Opis
FLUKE 1664FC Wielofunkcyjny tester instalacji
Funkcja bezpieczeństwa test wstępny izolacji
Izolacja na wejściach L-N, N-PE
Sekwencja testu automatycznego
Rezystancja pętli i linii elektrycznej – rozdzielczość mΩ
Ciągłość na wejściach L-N, N-PE
Test wyłączników RCD reagujących na wygładzony prąd stały (typ B/B+)
Pomiary napięcia (True-rms) i częstotliwości
Testowanie biegunowości okablowania z wykrywaniem przerw w przewodach PE oraz N
Pomiar rezystancji izolacji
Pomiar ciągłości i rezystancji
Rezystancja uziemienia
Pomiar uzwojeń silników z testowaniem ciągłości (10 mA)
Pomiar rezystancji pętli i linii elektrycznej
Pomiar spodziewanego prądu zwarcia doziemnego (PEFC/IK)
Pomiar spodziewanego prądu zwarcia (PSC/IK)
Czas wyzwalania wyłączników różnicowoprądowych RCD
Prąd wyzwalania wyłączników różnicowoprądowych RCD (test prądem narastającym)
Pomiar czasu i prądu wyzwalania wyłączników RCD typu A oraz AC w ramach jednego testu
Regulowany prąd RCD
Automatyczna sekwencja pomiarowa RCD
Sprawdzanie kolejności faz

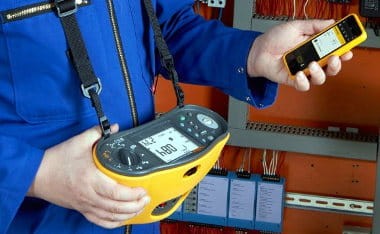

Zgodność z systemem Fluke Connect®
Połączenie ShareLive™
Magazyn danych Fluke Cloud™
Funkcja automatycznego uruchamiania testu wyłączników RCD i testu pętli z możliwością włączenia/wyłączenia
Autotest
Podświetlany wyświetlacz
Pamięć Z Max
Pamięć
Interfejs IR-USB i BLE
Test wstępny izolacji - Ułatwia ochronę instalacji. Pozwala uniknąć kosztownych pomyłek
Szybki pomiar napięć L–N, L–PE i N–PE przy użyciu przewodów zasilających. Wybierany przyciskami, bez konieczności zmiany połączeń pomiarowych.
Pomiar prądu wyzwalania i czasu wyzwalania wyłącznika RCD dla typu AC, A, F (standardowe i selektywne), B i B+
Dwa pomiary w tym samym czasie i podwójny wyświetlacz. PEFC lub PSC i impedancja pętli są mierzone i wyzwalane równolegle, co pozwala zaoszczędzić czas.
Testowanie ciągłości obwodów pierścieniowych.
Wybór żądanych złączy wejściowych przy pomocy przycisków - nie wymaga wymiany przewodów pomiarowych.
Automatyczne rozpoczęcie testów pętli i RCD – test rozpoczyna się zaraz po ustabilizowaniu napięcia sieciowego.
Test izolacji pomiędzy LN, L-PE i N-PE-wybór żądanych złączy wejściowych przyciskami-bez konieczności wymiany przewodów pomiarowych.
Bezpieczeństwo
Elektroda dotykowa wykrywa napięcia względem ziemi> 50 V, wskazując potencjalnie niebezpieczne sytuacje.
Przewody i zaciski pomiarowe SureGrip™ zaprojektowane z myślą o bezpieczeństwie zapewniają użytkownikowi wygodny i pewny uchwyt oraz spójne wyniki.
Prostota
Funkcja pamięci Z-max do pomiarów pętli -prosta ocena najwyższej wartości pomiaru pętli w obwodzie.
Pomiar prądu wyzwalania i czasu wyzwalania RCD za jednym razem (typ AC i A).
Funkcja zabezpieczająca Insulation-PreTest™ chroni podłączone urządzenia.
Sekwencja autotestu do pomiaru impedancji linii/ pętli, prądu/czasu wyzwolenia RCD, autotest RCD oraz test izolacji za jednym razem.
Interfejs WiFi Fluke Connect
Test ciągłości na wejściach LN, L-PE i N-PE dla 10 i 250 mA z automatyczną zmianą polaryzacji
Test izolacji na wejściach L-N, L-PE i N-PE
Wybierana funkcja autostart do pomiaru linii/pętli i testów RCD.
Wykrywanie przerwy w przewodzie neutralnym
Wytrzymałość i lekkość
Wytrzymuje upadek z 1 metra.

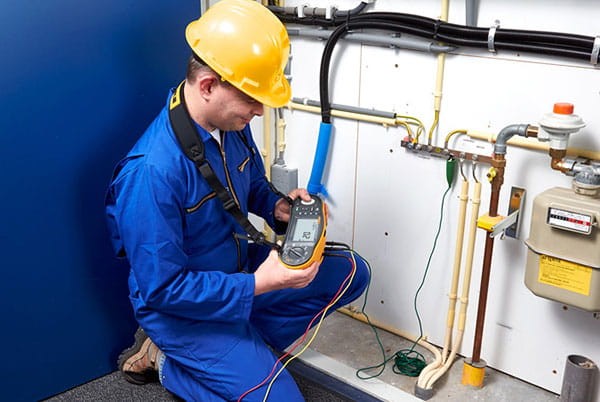

Niewielki i lekki (niecałe 1,3 kg), z elastycznym paskiem na szyję, dzięki któremu można pracować przez cały dzień, nie angażując rąk do trzymania przyrządu.
Testery serii 1660 pozwalają na weryfikację zgodności instalacji okablowania stałego z wymaganiami norm IEC 60364, HD 384 i wszystkich odnośnych norm krajowych.
Adapter zerujący
Do prostej, zawsze niezawodnej i dokładnej kompensacji przewodów pomiarowych oraz zasilających. Adapter można stosować ze wszystkimi typami wtyczek sieciowych oraz akcesoriów testowych, takich jak: sondy, zaciski typu krokodylek itp.
Pełny zestaw
Wszystkie modele z serii 1660 wyposażone są w standardowe, wymienne przewody pomiarowe 4 mm, które można zastąpić nowymi w przypadku zagubienia lub zniszczenia. Solidny, twardy futerał zapewni ochronę przyrządu w trudnych warunkach terenowych.
Pomiar rzeczywistej wartości skutecznej (True RMS) napięcia prądu przemiennego (AC) i stałego (DC)
Zakres | Rozdzielczość | Dokładność | Impedancja wejścia | Zabezpieczenie przeciążeniowe |
500 V | 0,1 V | 0,8 % + 3 | 360 kΩ | 660 V rms |
Pomiar ciągłości obwodu (RLO)
Zakres (automatyczna zmiana zakresów) |
Rozdzielczość | Napięcie obwodu otwartego |
20 Ω / 200 Ω / 2000 Ω | 0,01 Ω / 0,1 Ω / 1 Ω | > 4 V |
Impedancja linii i pętli (ZI)
Zakres | Rozdzielczość |
10 Ω (tryb wyzwalania wysokim prądem mΩ) /20Ω /200 Ω/2000 Ω |
1 mΩ/ 0,01 Ω/ 0,1 Ω/1Ω |
Spodziewany prąd zwarciowy uziemienia, pomiar PSC
Zakres | Rozdzielczość |
1000 A/10 kA (50 kA) | 1 A / 0,1 kA |
Spodziewany prąd zwarciowy uziemienia (PEFC) lub spodziewany prąd zwarciowy (PSC) jest obliczany przez podzielenie zmierzonego napięcia sieci odpowiednio przez zmierzoną rezystancję pętli (L-PE) lub linii (L-N).
Pomiar rezystancji izolacji (RISO)
Napięcia pomiarowe | Dokładność napięcia testowego (przy znamionowym prądzie pomiarowym) |
50-100-250-500-1000 V | +10 %, - 0 % |
Napięcie testowe | Zakres rezystancji izolacji | Rozdzielczość | Prąd pomiarowy |
50 V | 20 MΩ/50 MΩ | 0,01 MΩ/0,1 MΩ | 1 mA przy 50 kΩ |
100 V | 20 MΩ/100 MΩ | 0,01 MΩ/0,1 MΩ | 1 mA przy 100 kΩ |
250 V | 20 MΩ/200 MΩ | 0,01 MΩ/0,1 MΩ | 1 mA przy 250 kΩ |
500 V | 20 MΩ/500 MΩ | 0,01 MΩ/0,1 MΩ/1 MΩ | 1 mA przy 500 kΩ |
1000 V | 20 MΩ/200 MΩ/1000 MΩ | 0,01 MΩ/0,1 MΩ/1 MΩ | 1 mA przy 1 MΩ |
Testy RCD, typy testowanych wyłączników RCD
Typ RCD | Model 1664 |
AC | A/F, AC, B/B+, G, S |
Pomiar czasu wyzwalania (ΔT)
Ustawienia natężenia prądu 1 | Mnożnik | RCD typu G | RCD typu S |
10-30-100-300-500-1000 mA – tryb VAR | x ½, x 1 | 310 ms | 510 ms |
10-30-100 mA | x 5 | 50 ms | 160 ms |
11000 mA tylko dla typu AC. Maksymalnie 700 mA dla typu A w trybie VAR, tryb VAR nie jest dostępny dla trybu B.
Pomiar prądu wyzwalania wyłączników RCD/test prądem narastającym (IΔN)
Zakres prądu | Wielkość stopnia | Typ G | Typ S | Dokładność pomiaru |
30 % do 110 % prądu znamionowego RCD | 10 % IΔN | 300 ms/stopień | 500 ms/stopień | ± 5 % |
Test rezystancji uziemienia (RE)
Zakres | Rozdzielczość | Częstotliwość | Napięcie wyjściowe |
200 Ω/2000 Ω | 0,1 Ω/1Ω | 128 Hz | 25 V |
Wskazanie kolejności faz
Zakres | Wyświetlacz |
od 100 do 500 V | “1-2-3” lub “3-2-1” |
Dane ogólne
Wymiary | 10 cm (dł.) x 25 cm (szer.) x 12,5 cm (wys.) |
Masa (z bateriami) | około 1,3 kg |
Wielkość baterii, ilość | 1,5V typu AA (IEC LR6), 6 szt. |
Szczelność | IP 40 |
Bezpieczeństwo | Zgodność z normami IEC/EN61010-1, UL61010, ANSI/ISA –s82.02.01 oraz CAN/CSA c22.2 nr 1010 |
Przepięcia | CAT III/500 V; CAT IV 300 V |
Parametry | IEC/EN61557-1 do IEC/EN61557-7 oraz IEC/EN61557-10 |
Wyposażenie:
- 6 baterii AA (IEC LR6)
- Twardy futerał C1600
- Adapter zerujący
- Przewód zasilający do dużych obciążeń
- Standardowy zestaw przewodów pomiarowych TL1665 STD
- Pasek na szyję i pas biodrowy
- Skrócona instrukcja obsługi
- Sonda do zdalnego pomiaru z przewodem TP165X
- Podręcznik użytkownika na płycie CD
