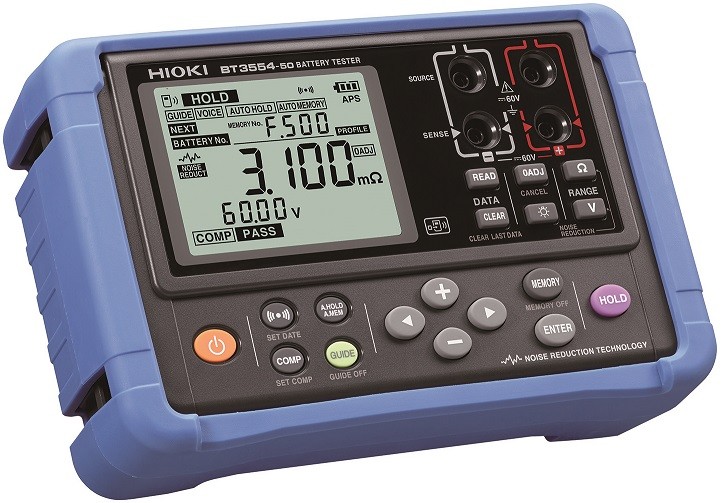

HIOKI BT3554-52 Tester akumulatorów

HIOKI BT3554-52 Tester akumulatorów

PRZEZNACZONY DO TESTOWANIA AKUMULATORÓW O DUŻEJ I ŚREDNIEJ POJEMNOŚCI
• Zastępuje nieprodukowane już testery BT3554, 3554, 3551 i 3550
• Poprawiona w porównaniu z testerem 3554 odporność na zakłócenia
• Nie wymaga odłączenia w celu pomiaru od reszty układu
• Cztery zakresy pomiarowe rezystancji wewnętrznej 3m/30m/300m/3 Ω
• Maksymalne zakresy wyświetlania rezystancji wewnętrznej: 3,100 mΩ/31,00 mΩ/310,0 mΩ/3,100 Ω
• Rozdzielczości wskazania: 1 µΩ/10 µΩ/100 µΩ/1 mΩ
• Metoda pomiaru rezystancji wewnętrznej: czteroprzewodowa, sygnałem przemiennym
• Częstotliwość pomiarowa: 1 kHz ± 30 Hz
• Prąd pomiarowy: 160 mA (na podzakresach 3 mΩ i 30 mΩ), 16 mA (300 mΩ), 1,6 mA (3 Ω)
• Dokładność pomiaru rezystancji: ±0,8% w.w. ± 6 cyfr na podzakresach 30m/300m/3 Ω i ±1,0% w.w. ± 8 cyfr na podzakresie 3 mΩ*
* Jeśli zerowanie na tym podzakresie nie zostało wykonane, to do dokładności należy dodać dokładność użytych przewodów pomiarowych (patrz ulotka)
• Pomiar napięcia stałego na podzakresach: ±6,000 V/60,00 V z rozdzielczością wskazania: 1 mV/10 mV
• Dokładność pomiaru napięcia: ±0,08% w.w. ± 6 cyfr
• Pomiar temperatury: od -10,0 do +60,0 °C (za pomocą przewodów pomiarowych 9460 z czujnikiem platynowym), rozdzielczość pomiaru ±0,1 °C, dokładność pomiaru ±1,0 °C
• Podświetlany wyświetlacz wielofunkcyjny, ciekłokrystaliczny
- jednoczesne wyświetlanie: rezystancji wewnętrznej, napięcia stałego, temperatury, wyniku oceny komparatora, danych z pamięci, bieżącego stanu baterii zasilających i innych
- odświeżanie wskazania wyświetlacza: ok. 3 razy na sekundę (rezystancja, napięcie i temperatura mierzone jako zestaw)
- czas pomiaru: 100 ms
- czas odpowiedzi: ok. 1,6 s
- funkcja tłumienia sygnałów zakłócających (z możliwością wyłączenia tej funkcji)
• Funkcje trybu HOLD:
(1) Funkcja HOLD: Zamrożenie bieżącego wskazania następuje po naciśnięciu przycisku HOLD, lub gdy zostaną zwarte ze sobą wyprowadzenia gniazda EXT.HOLD
(2) Funkcja AUTO HOLD: Automatyczne zamrożenie bieżącego wskazania mierzonej wielkości następuje po jej ustabilizowaniu się
(3) Funkcja AUTO MEMORY: Automatycznie zapisuje zmierzoną wartość w pamięci wewnętrznej przyrządu w momencie, gdy zostanie zamrożona na wyświetlaczu - funkcja przydatna przy pracy w terenie
(4) Tryb AUTO HOLD + AUTO MEMORY
• Nawigator po pomiarze (MEASUREMENT NAVIGATOR)
Działanie: Anonsuje numer następnego, testowanego akumulatora, wyświetlając wskazówki na ekranie i sygnałem dźwiękowym
Sygnał dźwiękowy jest generowany przez dołączone urządzenie przenośne, gdy używa się dołączonego adaptera Z3210 i aplikacji GENNECT Cross)
Do przyrząd musi zostać przesłana informacja profilowa, która została zarejestrowana za pomocą aplikacji GENNECT Cross lub GENNECT One)
• Komparator:
- porównywanie zmierzonej wartości z wartościami granicznymi: pierwsza i druga wartość rezystancji oraz minimalne napięcie
- stany oceny komparatora: PASS (dobry), FAIL (zły), WARNING (ostrzeżenie - jeszcze dobry), wyniki porównania są powiązane ustawionymi wartościami granicznymi rezystancji wewnętrznej i napięcia akumulatora, w sumie 6 stanów (patrz ulotka)
- możliwość wyboru metody oceny napięcia: ABS (ocena wartości bezwzględnej), POL (ocena polaryzacji)
- sygnalizacja wyniku oceny: dźwięk ostrzegawczy i czerwone podświetlenie wyświetlacza
- liczba zestawów nastaw (wartości granicznych) komparatora: 200 tablic
• Pamięć wewnętrzna:
- 6000 zestawów danych pomiarowych (zapisywane elementy: data i czas testu, rezystancja wewnętrzna, napięcie stałe, temperatura, wartość graniczna komparatora, wynik oceny komparatora)
- struktura pamięci: 12 bloków, każdy mieści 500 zestawów danych
• Interfejs USB (oprogramowanie GENNECT One pod MS Windows w komplecie)
• Funkcje oprogramowania GENNECT One (na PC):
- kasowanie danych z pamięci
- edytowanie i przesyłanie tablic komparatora
- edytowanie i przesyłanie informacji profilowych
- tworzenie protokołów pomiarowych
• Funkcja Bluetooth® bezprzewodowej transmisji danych pomiarowych dostępna w wersjach BT3554-92 i BT354-91 z zainstalowanym adapterem Z3210
• Funkcje oprogramowania GENNECT Cross (na smartfon/tablet) do funkcji Bluetooth®:
- kasowanie danych z pamięci (przez Z3210)
- edytowanie i przesyłanie tablic komparatora (przez Z3210)
- edytowanie i przesyłanie informacji profilowych (przez Z3210)
- wskazówki odnośnie pomiaru i rejestracji (przez Z3210)
- tworzenie protokołów pomiarowych
• Zasilanie:
- 8 baterii alkalicznych LR6 (AA) wystarczających na w przybliżeniu 8,5 godzin pracy ciągłej
- automatyczne wyłączenie zasilania: po 10 minutach, o ile nie jest aktywne wysyłanie lub odbieranie danych lub, gdy używa się wskazówek odnośnie pomiaru i rejestracji)
- czas pracy ciągłej: ok. 8,3 h (bez zainstalowanego adaptera Z3210), ok. 8,2 h (z zainstalowanym adapterem Z3210 i aktywną komunikacją bezprzewodową)
• Maksymalne dopuszczalne napięcie wejściowe: ±60 V DC (stałe) (doprowadzanie napięcia przemiennego (AC) nie jest dopuszczalne)
• Zakres temperatur pracy: od 0 do +40 °C, przy wilgotności względnej ≤ 80% (przy braku kondensacji)
• Wymiary: 199 x 132 x 60,6 [mm] (z bateriami i osłoną gumową Z5041)
• Masa: ok. 960 g (z bateriami i osłoną gumową Z5041)

W wyposażeniu fabrycznym każdej z wersji przyrządu (pełne wyposażenie wersji BT3554-50):
- neseser C1014
- niebieska osłona gumowa Z5041
- zestaw bezpieczników Z5050 - 5 szt.
- płytka do zerowania
- pasek (do zawieszenia przyrządu na szyi)
- przewód USB
- CD z programem GENNECT One
- 8 baterii LR6
- instrukcja obsługi

Pozostałe wersje (wyposażenie jak powyżej plus):

BT3554-92: z przewodami pomiarowymi L2020 i adapter Z3210 do funkcji Bluetooth®
BT3554-91: z przewodami pomiarowymi  9465-10 i adapter Z3210 do funkcji Bluetooth®
BT3554-52: z przewodami pomiarowymi
BT3554-51: z przewodami pomiarowymi
