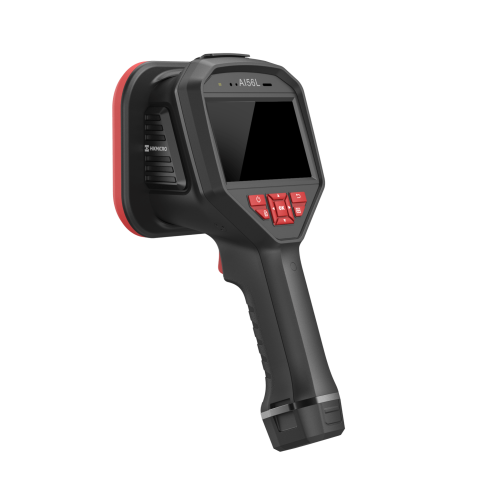

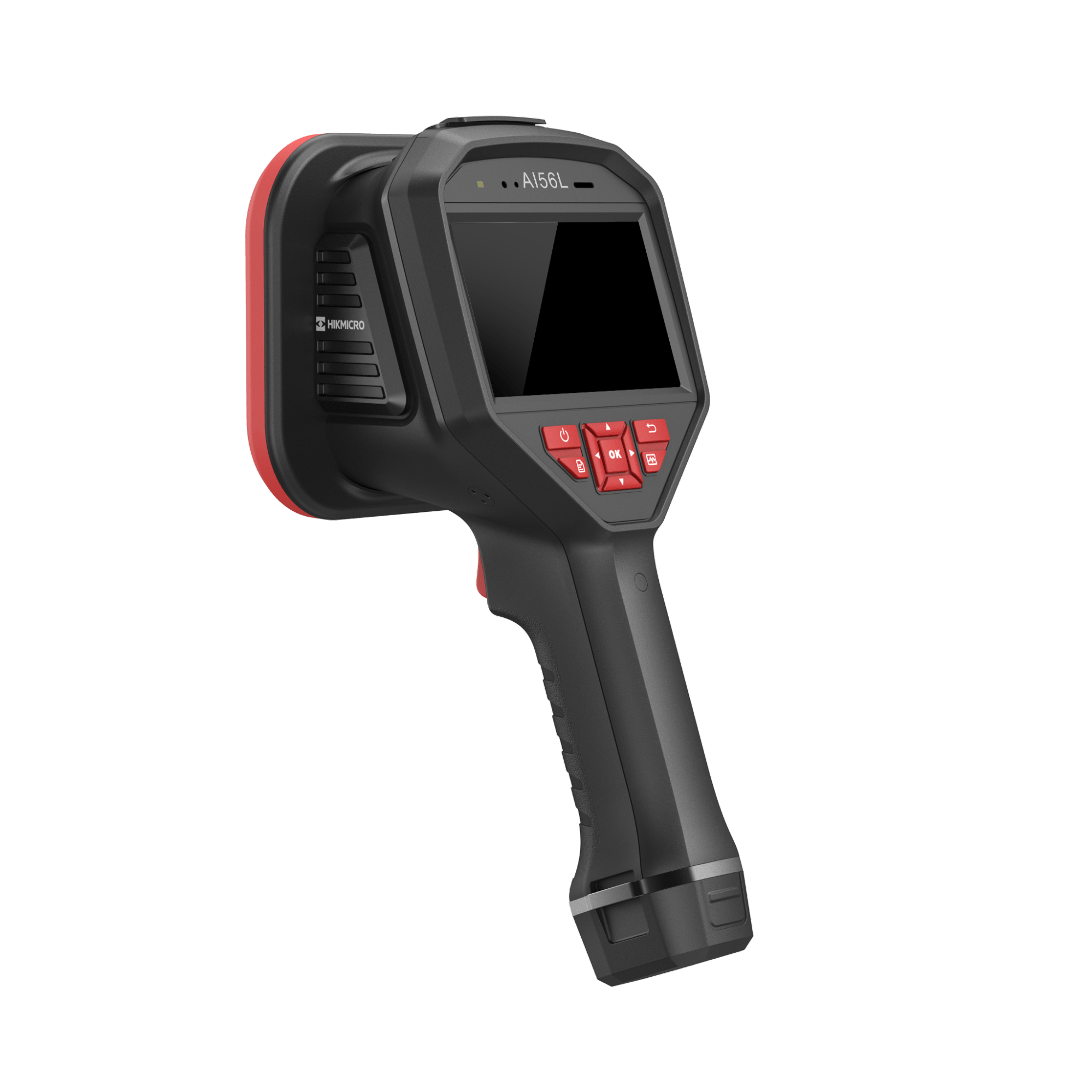

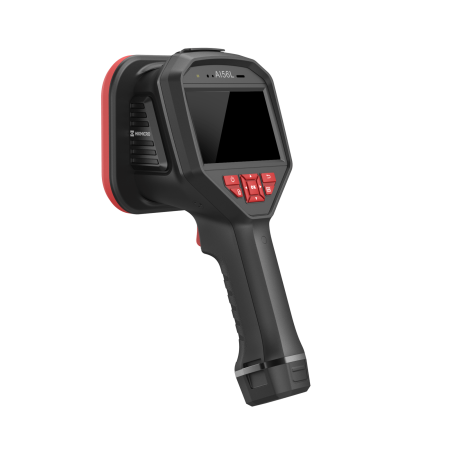

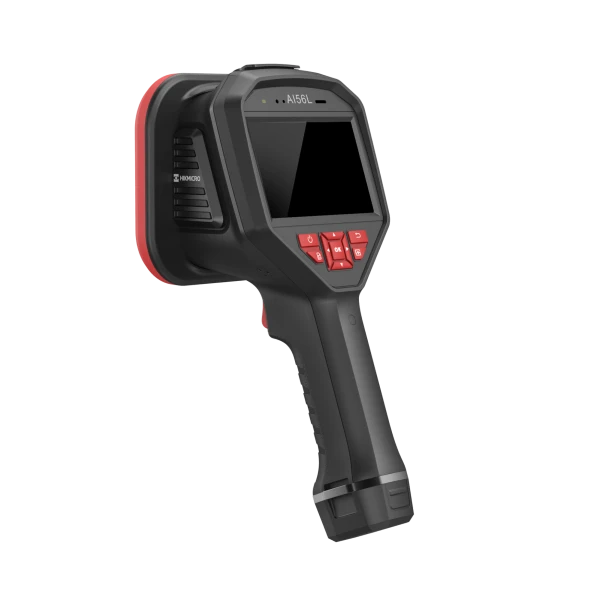

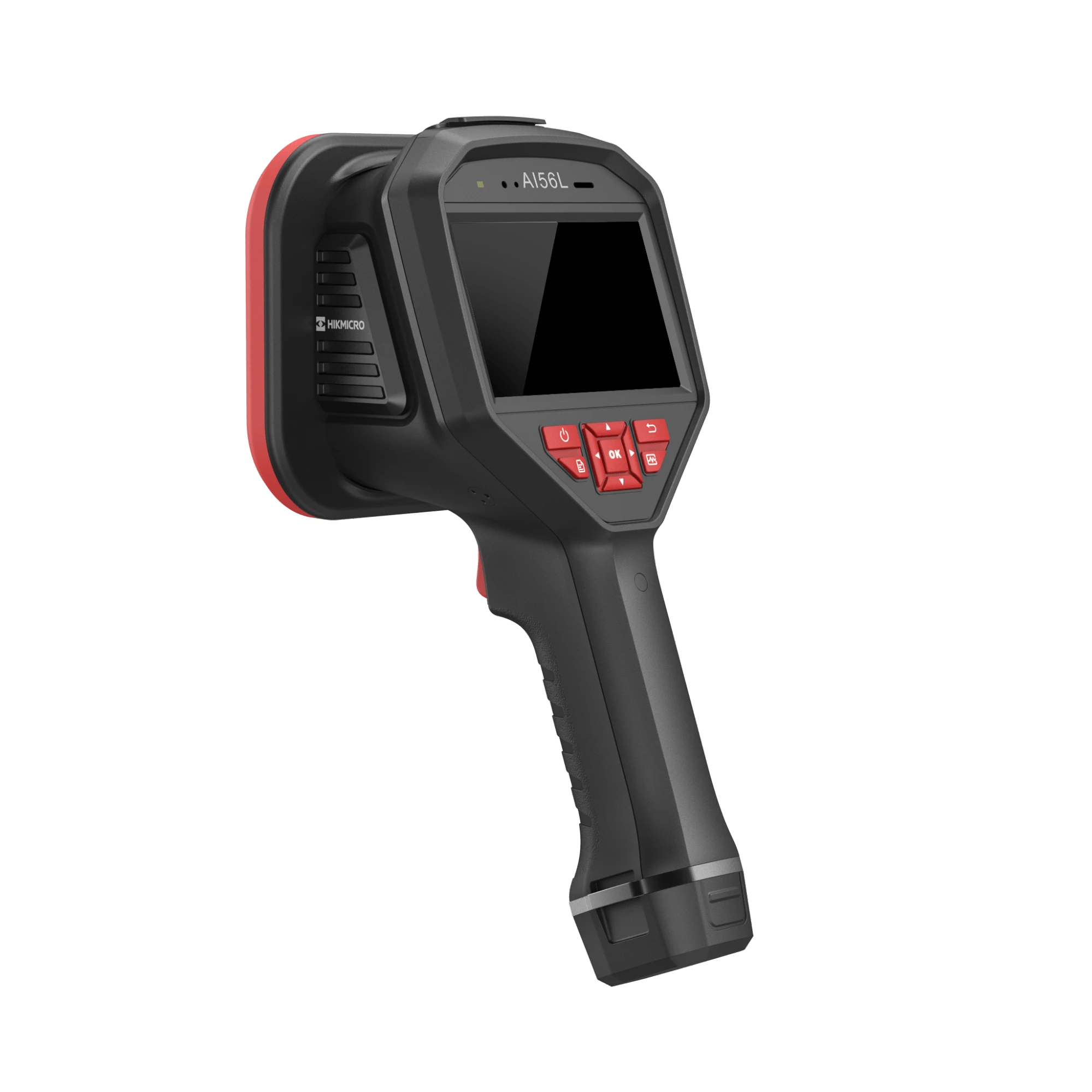

Hikmicro AI56L Kamera akustyczna

Hikmicro AI56L to  kamera skupiająca się na detekcji wycieków w instalacjach sprężonego powietrza. Po dużym sukcesie modelu AI56 łączącego detekcję wycieków sprężonych gazów i wyładowań koronowych, producent rozszerza swoje portfolio o model AI56L skupiający się wyłącznie na sprężonych gazach, tworząc rozwiązanie jeszcze bardziej konkurencyjne cenowo, przy niezmiennej jakości. Produkt kierowany jest do firm produkcyjnych, monitorujących stan swoich instalacji oraz firm wykonujących okresowe audyty wycieków sprężonych gazów z instalacji.

Urządzenie wyposażone zostało w matrycę 64 mikrofonów MEMS oferujących pasmo przenoszenia sięgające 96 kHz. Zakres detekcji wycieku rozpoczyna się od >0.008 l/min (w odległości 0,5 m przy instalacji 6 bar) a dystans pomiarowy to od 0,3 do 150 metrów. Taki zakres pracy pozwala na bezproblemową detekcję wycieków w instalacjach znajdujących się na dużej wysokości lub w niedostępnych miejscach.

Prezentacja wycieków, zdjęcia i nagrania

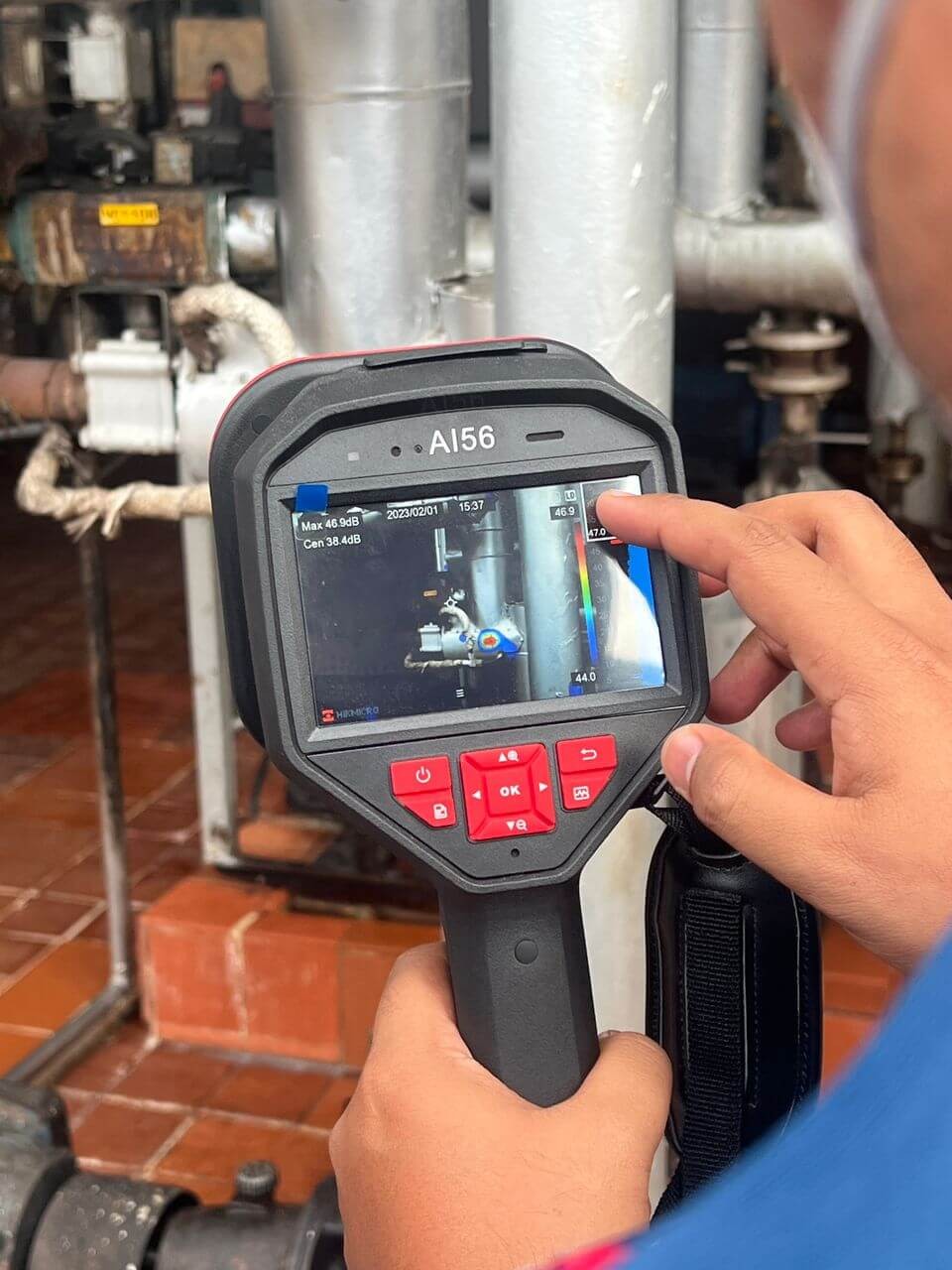

Poprzez zsynchronizowanie matrycy mikrofonowej i kamery, urządzenie nakłada źródło wycieku na ekran umożliwiając jego łatwą identyfikację. Kamera pracuje w dwóch trybach, pojedynczego i wielu źródeł wycieku. W trybie pojedynczym algorytm wykrywa największe źródło wycieku, wskazując jego położenie. Tryb ten działa szczególnie dobrze w otoczeniu o dużym poziomie hałasu. Tryb wielu źródeł, pozwala natomiast na jednoczesną prezentację kilku źródeł wycieku umieszczonych blisko siebie.

Hikmicro AI56L posiada kamerę o rozdzielczości 2688 x 1944 i wbudowane ekran 4,3’ o rozdzielczości 800 × 480. Dodatkowo wbudowany 16 krotny zoom cyfrowy ułatwia identyfikację źródła w większych odległościach.

Kamera pozwala na zachowanie wycieków w formie zdjęć oraz nagrań wideo. Wewnętrzna pamięć urządzenia pozwala zachować do 20.000 zdjęć, a dodatkowy port na karty SD umożliwia rozszerzenie pamięci do 128 GB.

Określanie wartości wycieku, kosztów i intensywności

Oprócz samej detekcji i wskazania dokładnego miejsca wycieku sprężonego powietrza, kamera pozwala na dokładne obliczenie kosztów związanych z takim wyciekiem. W tym zakresie użytkownik może wybrać sposób obliczeń oraz podać dokładne informacje dotyczącę: czas pracy sprężarki, moc sprężarki, emisję CO2 oraz cenę prądu, na podstawie których obliczony zostanie finalny koszt okresowy. Samo urządzenie wskazuje intensywność i orientacyjny poziom rejestrowanego ciśnienia akustycznego. należy tutaj jednak pamiętać, że kamera nie jest przeznaczona do pomiarów hałasu, a detekcji sprężonego powietrza.

Oprogramowanie pomiarowe

Rozszerzeniem kamery akustycznej jest oprogramowanie komputerowe Hikmicro analyzer Acoustic. Program jest w pełni darmowy, oferując możliwość post analizy i generowania raportów. Jednym z najważniejszych zalet programu jest możliwość zmiany wcześniej wprowadzonych kryteriów szacowania kosztów. oznacza to, że pomiary mogą być wykonywane nawet bez wpisanych wartości obliczeniowych, tak by całą matematykę można wykonać w późniejszej analizie. Raportowanie możliwe jest zarówno dla serii źródeł, zawierając np całą halę pomiarową, oraz pojedynczego wycieku skupiając się na jego parametrach.
