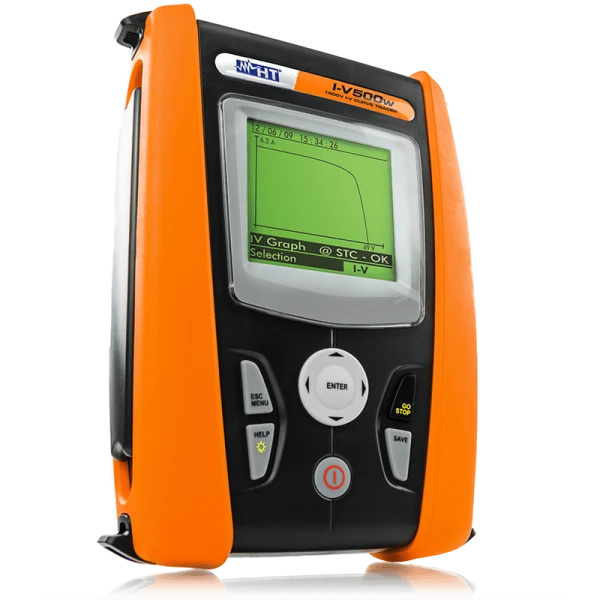

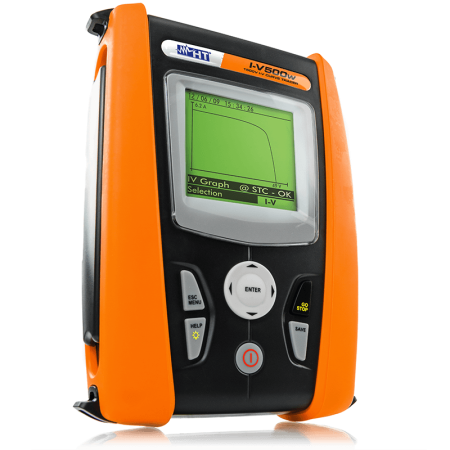

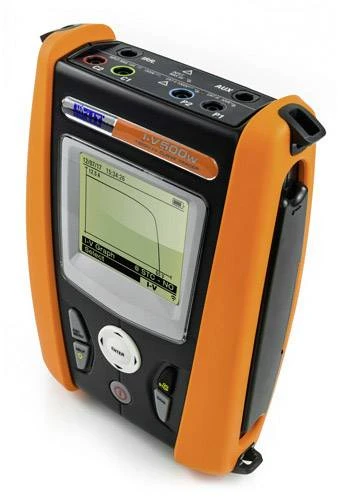

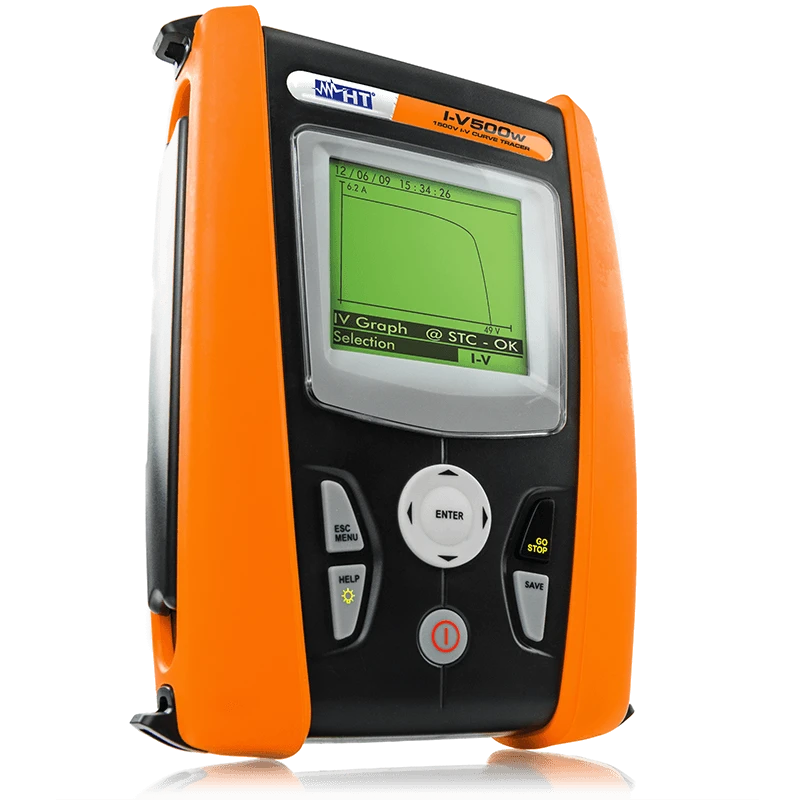

I-V500w miernik charakterystyk paneli fotowoltaicznych PV, 1500V/10A i 1000V/15A, z WiFi

I-V500w jest przyrządem służącym do wyznaczania charakterystyki prądowo-napięciowej (I-V) pojedynczych modułów PV oraz całych gałęzi modułów fotowoltaicznych. Wyznaczanie aktualnej charakterystyki ma na celu określenie kondycji modułu/gałęzi poprzez porównanie z charakterystyką I-V podawaną przez producenta.

Jest to pierwszy przyrząd na rynku, który potrafi badać gałęzie o napięciu do 1500V!

Pomiary charakterystyk oraz I-V oraz rezystancji szeregowej RS wykonywane są zgodnie z normą IEC/PN-EN60891.

Pomiar charakterystyki I-V

• Pomiar charakterystyki I-V modułów PV do 1500V/10A i do 1000V/15A
• Pomiar mocy modułów i całych gałęzi
• Napięcie rozwarcia (V_OC) do 1500V
• Prąd zwarcia (I_SC) do 15A
• Pomiar: P_max, V_mpp, I_mpp, DP_max, FF
  gdzie:
  DP_max = [(P_max - P_nom)/P_nom] x 100
  FF = [(V_mpp x I_mpp) / (V_oc x I_sc)] x 100
• Pomiar rezystancji szeregowej R_S paneli
• Pomiar strumienia mocy promieniowania słonecznego za pomocą oddalonego czujnika HT304N
• Pomiar temperatury otoczenia oraz panelu sondą PT300N
• Bezprzewodowe środowisko pomiarowe dzięki oddalonej przystawce Solar02
• Brak ograniczenia odległości przy pomiarach charakterystyk I-V z wykorzystaniem Solar02

Tworzenie protokołu za pomocą programu TopView™

Pomiar systemu solarnego w terenie jest tylko początkiem zadania. Klient chce zobaczyć dowód, czy panele pracują zgodnie z obietnicami. TopView to program HT, który pozwala na tworzenie protokołu bez żadnego wysiłku.

Prosty import, wprowadzenie nazwy elektrowni, zapisanie pliku i udostępnienie poprzez chmurę HT Cloud™, możliwości analizy i opcje wyświetlania zgodne z preferencjami.

Można porównać gałęzie, łączyć tablice rozdzielcze, a nawet farmy rok do roku, aby uczynić opisywanie stanu elektrowni intuicyjnym i oczywistym.

Dodatkowo, TopView zawiera standardowe szablony dla uzyskania profesjonalnie wyglądających raportów z przystosowalnym logo i informacjami o firmie.

Cechy szczególne

• Do sprawdzania defektów panelu słonecznego lub łańcucha 15 A/1500 V
• do sprawdzania danych technicznych modułu fotowoltaicznego zgodnie z kartą danych producenta zgodnie z EN 60891
• w tym pamięć, interfejs optyczny do USB i WLAN

Zakres dostawy

• Walizka ochronna VA500;Duo czujnik naświetlenia HT304N;Czujnik temperatury PT300N; Inklinometr M304; 4 przewody pomiarowe, 4 zaciski krokodylkowe KIT-GSC4; KITPV-MC3 adapter pomiarowy KIT-MC3; KITPV-MC4 adapter pomiarowy KIT-MC4; 6 baterii AA 1,5 V; USB Kabel połączeniowy C2006; pamięć 200 przebiegów; CD-ROM z oprogramowaniem do oceny TOPVIEW; Instrukcja obsługi; protokół kalibracji ISO 9000.
