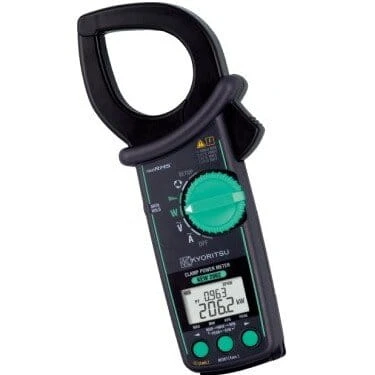

KEW 2062 Kyoritsu miernik cęgowy 1000A AC TRMS z pomiarem mocy do 1000 kW

KEW2062 Kyoritsu miernik cęgowy 1000A AC TRMS z pomiarem mocy do 1000 kW

KEW2062 miernik cęgowy 1000A AC TRMS z pomiarem mocy do 1000 kW Kyoritsu wykonuje następujące pomiary:
– prąd przemienny TRMS
– napięcie przemienne TRMS
– częstotliwość
– moc czynna, bierna, pozorna
– współczynnik mocy
– przesunięcie fazowe
– harmoniczne i współczynnik THD
– kolejność faz.

Miernik cęgowy umożliwia kompleksowy pomiar wielkości : prąd AC, napięcie AC, moc, harmoniczne, wirowanie faz.
Jednoczesne wskazanie na wyświetlaczu LCD wartości napięcia oraz częstotliwości lub mocy oraz jej współczynnika.
Wyświetla zawartość poszczególnych harmonicznych do 30 rzędu (H30).

KEW2062 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura: 23 °C ± 5 °C
– wilgotność względna powietrza: ≤ 85 %.

1. Pomiar napięcia przemiennego
Zakres pomiarowy 1000 V
Dokładność pomiaru:
± 0.7 % w. w. ± 3 cyfry [40.0 Hz – 70.0 Hz]
± 3 % w. w. ± 5 cyfr [70.1 Hz – 1 kHz]

2. Pomiar prądu przemiennego
Zakresy pomiarowe 40.00 A / 400.0 A / 1000 A (automatyczny wybór zakresu pomiarowego)
Dokładność pomiaru:
± 1.0 % w. w. ± 3 cyfry [40 Hz – 70 Hz]
± 2.0 % w. w. ± 5 cyfr [70.1 Hz – 1 kHz]

3. Pomiar częstotliwości
Zakres pomiarowy 40.0 – 999.0 Hz
Dokładność pomiaru ± 0.3 % w. w. ± 3 cyfry

4. Pomiar mocy czynnej
Zakresy pomiarowe 40.00 kW / 400.0 kW / 1000 kW (automatyczny wybór zakresu pomiarowego)
Dokładność pomiaru ± 1.7 % w. w. ± 5 cyfr w zakresie częstotliwości 45 Hz – 65 Hz

5. Pomiar mocy pozornej
Zakresy pomiarowe 40.00 kVA / 400.0 kVA / 1000 kVA (automatyczny wybór zakresu pomiarowego)

6. Pomiar mocy biernej
Zakresy pomiarowe 40.00 kVAr / 400.0 kVAr / 1000 kVAr (automatyczny wybór zakresu pomiarowego)

7. Pomiar współczynnika mocy
Zakres wskazań: -1.000 ~ 0.000 ~ 1.000

8. Pomiar przesunięcia fazowego (tylko dla sieci 1P2W)
Zakres wskazań: -180.0 ~ 0.000 ~ +179.9

9. Pomiar harmonicznych
Kolejność analizy: H1 – H30
Dokładność pomiarowa: ± 5.0 % ± 10 cyfr (H1 – H10), ± 10 % ± 10 cyfr (H11 – H20), ± 20 % ± 10 cyfr (H21 – H30)
Pomiar współczynnika zawartości harmonicznych w zakresie 0.0 % – 100.0 %, z dokładnością ± 1 cyfry

10. Test kolejności faz
Zakres napięć ACV 80 V – 1100 V (45 – 65 Hz)

KEW2062 – cechy dodatkowe
Rodzaje instalacji: 1P2W, 1P3W, 3P3W, 3P4W
Pozostałe funkcje: wartość maksymalna / minimalna / średnia / szczytowa; zamrożenie wyniku (Data hold), podświetlenie ekranu, automatyczne wyłączenie miernika
Zasilanie: baterie LR6 (AA) (1.5 V) – 2 sztuki, żywotność baterii około 58 godzin
Wymiary przewodnika: Ø 55 mm (max.)
Wymiary miernika: 49 mm (szer.) x 105 mm (gł.) x 247 mm (wys.)
Masa miernika: około 490 g (z bateriami)
Spełniane normy: IEC 61010-1, IEC 61010-2-032 (jednostka główna) / IEC 61010-031 (przewody pomiarowe) KAT IV 300 V / KAT III 600 V / KAT II 1000 V; stopień zanieczyszczenia środowiska 2, IEC 61326 (EMC) Klasa B, EN50581 (RoHS), EN 301489-1, EN 300328, EN 62479, IEC 60529 (klasa szczelności obudowy IP40)

KEW2062 – wyposażenie standardowe
7290 (Przewody pomiarowe)
9198 (Pokrowiec)
Baterie LR6 (AA) – 2 sztuki
Instrukcja obsługi
