KEW 4140 Miernik Impedancji Pętli Zwarcia KYORITSU

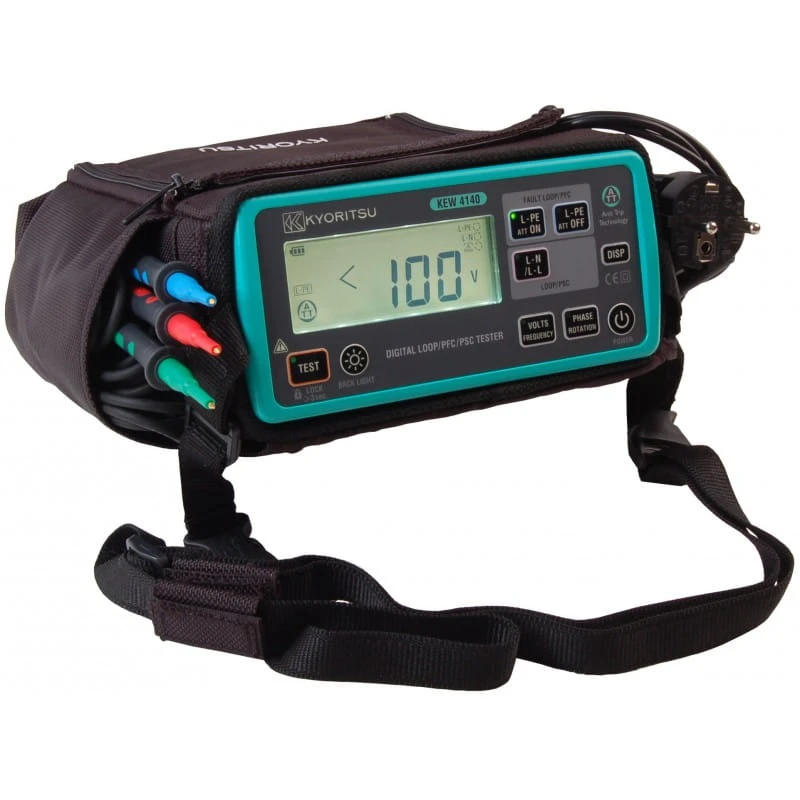

Urządzenie pozwala na prowadzenie pomiarów w utrudnionych warunkach, dzięki podświetleniu wyświetlacza oraz obudowie o stopniu ochronności IP54. Przez cały okres użytkowania miernik jest chroniony pokrowcem, wystarczy otworzyć przednią pokrywę aby mieć dostęp do urządzenia. Po zawieszeniu miernika na szyi i przy użyciu funkcji AUTO-START (pomiary zdalne) operator przez cały czas prowadzenia pomiarów ma wolne obie ręce – to także ułatwia prowadzenie pomiarów.

Producent zatroszczył się także o prostotę obsługi – menu na wyświetlaczu oraz cała procedura obsługi i prowadzenia pomiarów z użyciem miernika KEW 4140 jest niezwykle prosta i intuicyjna, w odróżnieniu do modeli konkurencyjnych, a co za tym idzie - nie wymaga prowadzenia specjalnych szkoleń dla potencjalnych użytkowników, nawet nie mających wcześniej styczności z podobnym sprzętem.

KEW4140 wyposażony jest w nowatorską funkcję ATT (Anti Trip Technology) znaną już z modelu KEW6016 – umożliwiającą wykonanie pełnych pomiarów pętli zwarcia bez wyzwalania wyłączników RCD o znamionowym prądzie 30mA i więcej. W przypadku, gdy zajdzie taka potrzeba istnieje możliwość wyłączenia tej funkcji. I tak impedancja pętli mierzona może być na trzech zakresach: 20Ω (max. rozdzielczość 0,01Ω), 200Ω i 2000Ω w układzie L-PE oraz L-N i międzyfazowo L-L (400V) na zakresie 20Ω.

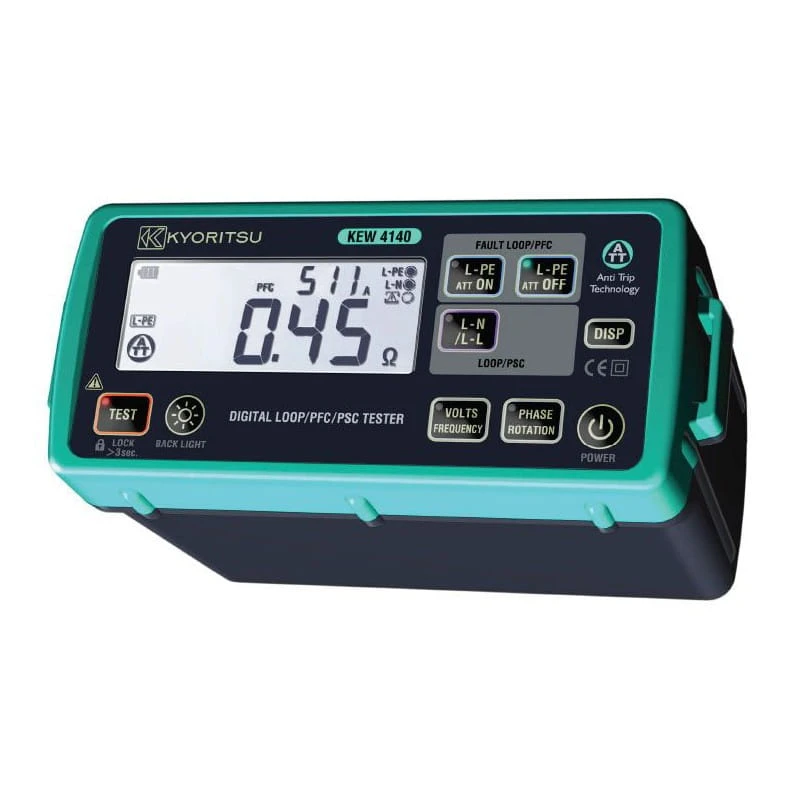

Podczas pomiaru impedancji pętli L-PE (z ATT lub bez) jednocześnie mierzony jest przewidywany prąd zwarcia doziemnego PFC, przewidywany prąd zwarcia PSC i impedancja L-N, przy czym te dodatkowe parametry mogą być wyświetlane jednocześnie (przełączane cyklicznie) ze wskazaniem impedancji dzięki zastosowaniu podwójnego wyświetlacza LCD. Podobnie, w przypadku pomiarów pętli L-N i L-L mierzone są przewidywane prądy zwarcia PSC i PFC oraz napięcie L-N/L-L do 500V z jednoczesnym wskazaniem częstotliwości sieciowej.

KEW4140 wyposażony jest także w funkcję testu kolejności faz ze wskazaniem kierunku wirowania na LCD. Ponadto miernik zasygnalizuje operatorowi poprawne lub niepoprawne podłączenie przewodów pomiarowych, występowanie wysokiego napięcia między przewodami L-PE, obecność zakłóceń mogących spowodować nieprawidłowości pomiaru w trybie ATT, a także wyświetli odpowiedni komunikat, gdy impedancja L-N będzie wyższa niż 20Ω.

Nowy produkt Kyoritsu charakteryzuje się stosunkowo niskim poborem prądu – dzięki temu komplet baterii alkalicznych powinien wystarczyć na przeprowadzenie 3000 pomiarów impedancji pętli i prądu zwarciowego lub 100h testu kolejności faz i pomiaru napięcia.

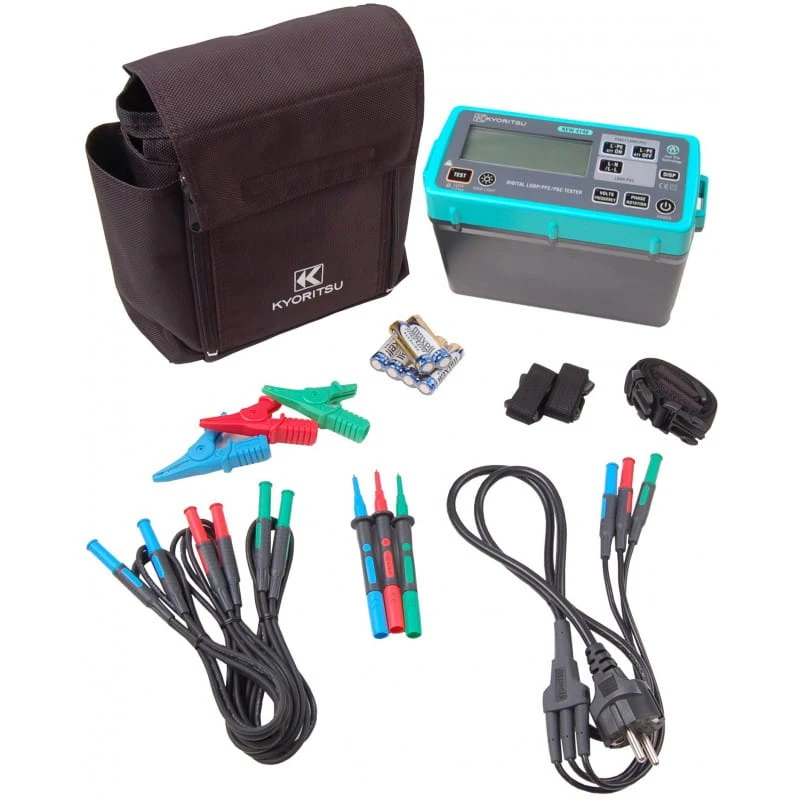

Wyposażenie standardowe:

Miernik
Przewód pomiarowy 7125 z wtyczką SCHUKO (CEE 7/7)
Przewód pomiarowy 7121 z sondą i krokodylkami
Adapter
Etui na przewody pomiarowe
Pasek naramienny
Torba na miernik i wyposażenie
Instrukcja obsługi
Gwarancja
