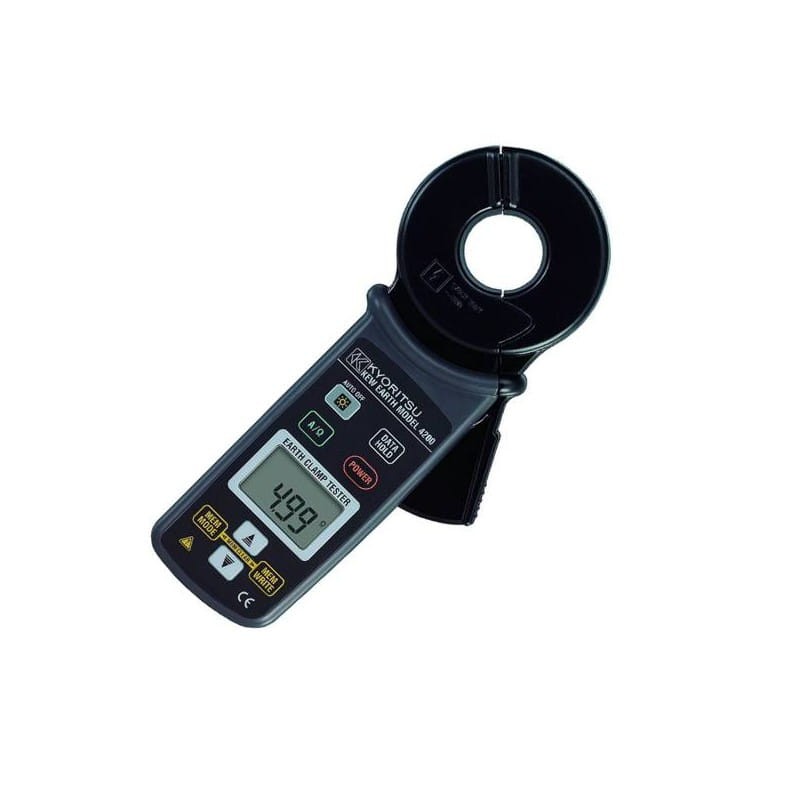

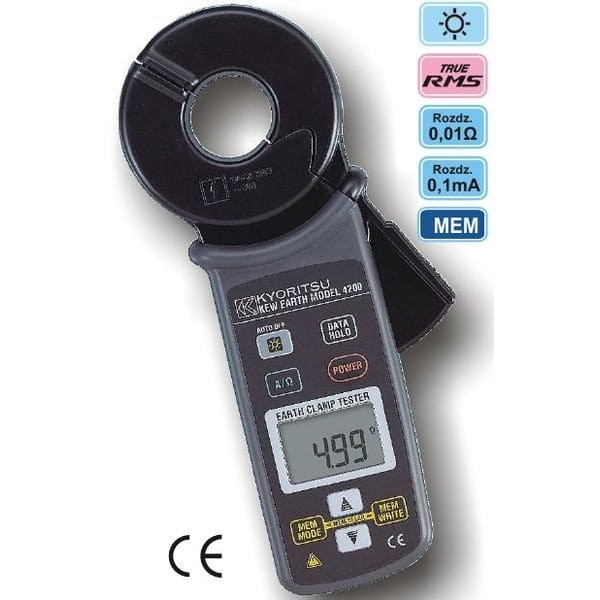

KEW 4200 - Cęgowy Miernik Rezystancji Uziemienia KYORITSU

Miernik KEW 4200 jest przydatnym i wręcz niezastąpionym przyrządem do pomiaru rezystancji uziemienia systemów ochrony odgromowej i przeciwporażeniowej w sytuacji gdy stosowanie klasycznych sposobów pomiarów (ze stosowaniem elektrod pomocniczych) jest trudne lub wręcz niemożliwe do przeprowadzenia. W celu dokonania pomiaru wystarczy objęcie przewodu mierzonego instalacji cęgami przyrządu. Stosunkowo duży rozmiar cęgów (32mm) pozwala na stosowanie do większości instalacji odgromowych lub uziemienia. Zastosowanie najwyższej jakości technologii mikroprocesorowej oraz mechanizm cęgów pomiarowych umożliwiaj pomiary z dużą dokładnością i stabilnością.

Cechy Konstrukcyjne i użytkowe:

• Pomiary rezystancji uziemienia w instalacjach wielopunktowych bez użycia elektrod pomocniczych
• Pomiar prądu przemiennego i prądu upływowego do 1mA÷30A
• Pomiar rzeczywistej wartości skutecznej TrueRMS
• Automatyczny wybór zakresów pomiarowych
• Sygnalizacja otwarcia cęgów pomiarowych oraz zbyt dużych zakłóceń podczas pomiarów “NOISE” (powyżej 3A)
• Wewnętrzna pamięć do 100 pomiarów
• DATA HOLD - zatrzymanie wyniku pomiaru na wyświetlaczu
• Duży podwójny wyświetlacz z podświetleniem
• Wskaźnik wyczerpania baterii
• Automatyczne wyłączenie miernika po 10 minutach bezczynności

Dane Techniczne:

Max. średnica przewodu: 32mm

Pomiar rezystancji uziemienia (4 zakresy automatyczne)

Zakresy: 0...20-200-1200Ω

Dokładność: 20Ω: ±(1,5% + 0,05Ω);

200Ω: 16,0÷99,9Ω ±(2,0%+0,5Ω);

100,0÷209,9Ω ±(3,0%+2Ω);

1200Ω: 160÷399Ω ±(5,0%+5Ω)

400÷599Ω ±(10,0%+10Ω)

600÷1260Ω b.d.

Rozdzielczość maksymalna: 0,01Ω

Pomiar prądu ACA 50/60Hz (3 zakresy automatyczne)

Zakresy: 0...100-1000mA-10-30A

Dokładność: 100mA ±(2%+0,7mA); 100mA÷30A ±(2%)

Rozdzielczość max: 0,01A

Pozostałe dane:

Wyświetlacz ............LCD 3˝ cyfry (1999) + 3 cyfry (999), pole: 38,4x21,8mm

Próbkowanie.............................................................................................1x/s

Czas odpowiedzi ...........................................7 s (rezystancja), 2 s (prąd AC)

Bezpieczeństwo ..........................................IEC 61010-1: 2001 Kat. IV 300V

Kompatybilność elektromagnetyczna ............................................IEC61326-1

Ochrona przeciwprzepięciowa..........................................5320Vrms (przez 5s)

Stopień zanieczyszczenia.................................................................................2

Zasilanie...................................................6V, 4 szt. baterii 1,5V LR6P lub R6P

Żywotność baterii ....................ok... 12h (baterie R6P), ok. 24h (baterie LR6P)

Wymiary ............................................................................246 x 120 x 54 mm

Masa ....................................................................................780g (z bateriami)

Wyposażenie:

Futerał z tworzywa sztucznego, baterie, instrukcja w jęz. polskim, rezystor płytkowy do kalibracji.
