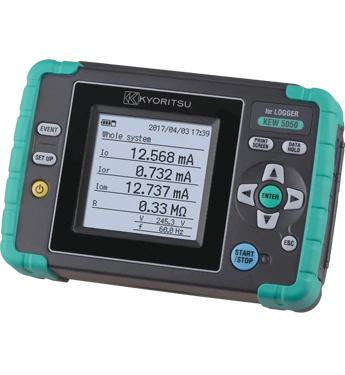

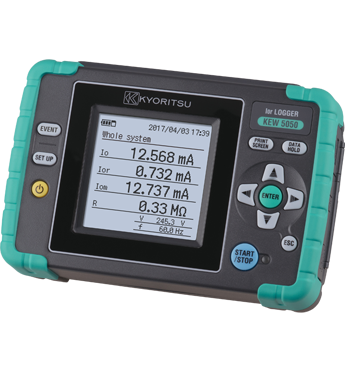

KEW 5050 Logger/rejestr. prądu upływu AC Kyoritsu

KEW5050 Logger/rejestr. prądu upływu AC Kyoritsu

4-kanałowy pomiar i rejestracja prądów upływowych i jednoczesny pomiar prądów obciążenia. Identyfikacja składowej rzeczywistej prądu Ior, prądu Io (TRMS 40~70Hz), prądu Iom (TRMS harmonix).

Interwał pomiarowy 200 ms (10 okresów) z najszybszym na świecie próbkowaniem 40,96 ks/s (co 24,4s).  Dodatkowo pomiary: napięcia odniesienia, częstotliwości, kąta fazowego, rezystancji izolacji. # Pozwala na monitorowanie instalacji i urządzeń energetycznych wykrywając degradację izolacji prowadzącą do dodatkowego zużycia energii, podwyższanie temperatury, co ostatecznie może wywołać awarię, pożar, porażenie elektryczne i inne zagrożenia.

KEW5050 – skrócony opis funkcji pomiarowych

KEW5050 rejestrator prądu upływu AC Kyoritsu wykonuje następujące pomiary:
– prąd upływowy TRMS tylko składowa rezystancyjna
– prąd upływowy TRMS w zakresie częstotliwości 40 Hz – 70 Hz
– prąd upływowy TRMS wraz z harmonicznymi
– napięcie odniesienia TRMS w zakresie częstotliwości 40 Hz – 70 Hz
– napięcie odniesienia TRMS wraz z harmonicznymi
– częstotliwość, kąt fazowy
– rezystancja izolacji (parametr obliczany).

Cechy szczególne i funkcje specjalne rejestratora KEW5050:

• 4-kanałowy pomiar i rejestracja prądów upływowych i jednoczesny pomiar prądów obciążenia
• Identyfikacja składowej rzeczywistej prądu Ior, prądu Io (TRMS 40 ~70 Hz), prądu Iom (TRMS wraz z harmonicznymi)
• Interwał pomiarowy 200 ms (10 okresów) z najszybszym na świecie próbkowaniem 40.96 ks/s (co 24.41 µs)
• Dodatkowo pomiary: napięcia odniesienia, częstotliwości, kąta fazowego, rezystancji izolacji
• Pozwala na monitorowanie instalacji i urządzeń energetycznych wykrywając degradację izolacji prowadzącą do dodatkowego zużycia energii, podwyższanie temperatury, co ostatecznie może wywołać awarię, pożar, porażenie elektryczne i inne zagrożenia

KEW5050 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 85 %.

1. Ior prąd upływowy TRMS tylko składowa rezystancyjna

Zakresy pomiarowe: 10.000 mA / 100.00 mA / 1000.0 mA / 10.000 A / AUTO
Dokładność pomiaru dla napięcia odniesienia zakresie 40 Hz – 70 Hz o wartości ≥ 90 V TRMS: 0.2 % w.w. ± 0.2 % p.s. + dokładność amplitudowa cęgów + błąd przesunięcia fazowego *
*± 2 % w.w. wartości zmierzonej Io przy użyciu cęgów prądu upływowego Ior
(θ w zakresie dokładności przesunięcia kata fazowgo ± 1 °)

2. Io prąd upływowy TRMS w zakresie 40 Hz – 70 Hz

Zakresy pomiarowe: 10.000 mA / 100.00 mA / 1000.0 mA / 10.000 A / AUTO
Dokładność pomiaru: 0.2 % w.w. ± 0.2 % p.s. + dokładność amplitudowa cęgów

3. Iom prąd upływowy TRMS wraz z harmonicznymi

Zakresy pomiarowe: 10.000 mA / 100.00 mA / 1000.0 mA / 10.000 A / AUTO
Dokładność pomiaru: 0.2 % w.w. ± 0.2 % p.s. + dokładność amplitudowa cęgów
Szybkość próbkowania: 40.96 kHz (24.41 µs)

4. Napięcie

Zakres pomiarowy 1000.0 V, dokładność pomiaru: 0.2 % w.w. ± 0.2 % p.s.

4. Kąt fazowy

Zakres wyświetlany 0.0 – 180 °, dokładność: ± 0.5 ° dla wartości prądu ≥ 10 &% zakresu pomiarowego, przebieg sinusoidalny 40 Hz – 70 Hz, napięcie odniesienia > 90 V TRMS

KEW5050 – cechy dodatkowe

Zakres częstotliwości: 40 Hz – 70 Hz
Zasilanie zewnętrzne: AC 100 – 240 V, 50/60 Hz, 7VA max.
Zasilanie wewnętrzne: LR6 (AA) 6 sztuk, czas pracy bateryjnej około 1 godzin
Wyświetlacz: 160 x 160 pikseli, monochromatyczny FSTN / 500 ms
Karta pamięci: SD (2 GB), w wyposażeniu standardowym
Komunikacja z PC: złącze USB 2.0
Warunki pracy: -10 °C ÷ 50 °C, wilgotność względna < 85 % (bez kondensacji)
Warunki przechowywania: -20 °C ÷ 60 °C, wilgotność względna < 80 % (bez kondensacji)
Zgodność z normami: IEC61010-1 KAT IV 300 V, KAT III 600 V; IEC61010-2-030; IEC61010-031
Stopień zanieczyszczenia środowiska: 2
Kompatybilność elektromagnetyczna: IEC 61326
Wymiary miernika: 115 mm (szer.) x 57 mm (gł.) x 165 mm (wys.)
Masa miernika: 680 g (z bateriami)

KEW5050 – wyposażenie standardowe

• 7273 przewody napięciowe
• 8262 zasilacz
• 7278 przewód uziemiający
• 7219 przewód USB
• 8326-02 karta SD 2 GB
• 9125 pokrowiec
• instrukcja obsługi, znacznik kablowy, instrukcja instalacji oprogramowania, baterie, oprogramowanie KEW Windows dla KEW5050

KEW5050 – wyposażenie opcjonalne

• 8177 Ior cęgi prądu upływowego 10A Ø40 mm
• 8178 Ior cęgi prądu upływowego 10  Ø68 mm
• 8329 adapter zasilania z mierzonej instalacji
• 8146, 8147, 8148 cęgi prądu upływowego i obciążenia
• 8141, 8142, 8143 cęgi prądu upływowego
• 8329, 8130 cęgi elastyczne
• 8121, 8122, 8123 cęgi prądu obciążenia
• 8124, 8125, 8126, 8127, 8128 cęgi prądu obciążenia
