KEW 6315-05 na wyposażeniu 3 szt cęgi elast. 8133 ( 3kA)

Analizator jakości energii Kyoritsu KEW 6315 został stworzony do szerokiego grona profesjonalistów. Dzięki swej uniwersalności nadaje się do zastosowania w wielu dziedzinach energetyki. Miernik ma niewielkie rozmiary i masę, będąc przy tym zaawansowanym urządzeniem umożliwiającym: rejestrację wielu parametrów elektrycznych, analizę jakości energii zgodnie z normami IE- C61000-4-3 klasa S oraz EN50160, bezprzewodowy przesył danych za pomocą Bluetooth do komputerów PC, oraz urzadzeń z systemem Android (aplikacja KEW Smart 6315). Dzięki przyjaznemu i intuicyjnemu interfejsowi czy funkcjom pomocniczym, takim jak np. Quick Start Guide (Przewodnik Szybkiego Startu pozwalający na szybkie ustawienie parametrów pomiaru i rozpoczęcie rejestracji danych) czy Wiring Check (sprawdzenie poprawności połączeń, wraz ze wskazaniem idealnych wykresów wektorowych prądów i napięć odpowiednich dla danego układu), posługiwanie się miernikiem jest niezwykle proste. Urządzenie zaprojektowano zgodnie z wymogami bezpieczeństwa IEC61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V.

Urządzenie zaprojektowane jest zgodnie z wymogami bezpieczeństwa IEC61010-1 CAT IV 300V / CAT III 600V / CAT II 1000V.

Analizator pracować może w różnych układach podłączenia do sieci: 1P2W, 1P3W, 3P3W, 3P4W. KEW6315 współpracuje z 12 rodzajami przystawek cęgowych, od modeli umożliwiających pomiar prądów rzędu 1mA, np. upływowych, do elastycznych przystawek typu cewka Rogowskiego o zakresie 3000A. Obok szerokiej rozpiętości mierzonych prądów (do 3kA) i napięcia do (1kV) dalsze poszerzenie „w górę” i „w dół” zakresów zapewniają ustawiane przekładnie CT i VT od 0,01 do 9999,99. Oczywiście mierzone są rzeczywiste wartości skuteczne sygnałów.

Dodatkowo miernik wyposażony jest w 2 wejścia analogowe sygnałów napięciowych DC 100mV / 1000mV / 10V oraz jedno wyjście cyfrowe (typu otwartego kolektora).

Kolejne z mierzonych i rejestrowanych parametrów, to: częstotliwość, moc czynna, bierna i pozorna, energia czynna, bierna i pozorna, współczynnik mocy , prąd w przewodzie neutralnym, zapotrzebowanie na moc, harmoniczne (do 50). Dochodzą do tego parametry jakościowe, takie jak występowanie przerw, zapadów, wzrostów, przepięć (z uśrednianiem co 10ms dla f=50Hz lub 8,3ms dla f=60Hz) oraz badanie stanów nieustalonych (przepięcia, impulsy – z częstotliwością próbkowania co 2,4µs). Realizowane są także funkcje pomiarów prądów rozruchowych oraz badanie asymetrii zasilania. Ponadto przyrząd posiada funkcję kalkulacji parametrów Plt i Pst określających zjawisko migotania światła (ang. flicker) zgodnie z IEC61000-4-15. Dodatkowo miernik może wyliczyć niezbędną pojemność baterii kondensatorów potrzebną do uzyskania żądanej wartości współczynnika mocy.

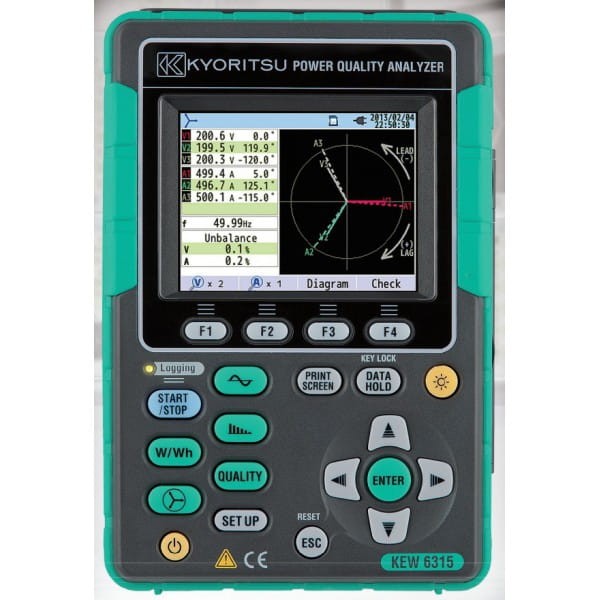

Miernik wyposażony jest w duży, czytelny, kolorowy wyświetlacz TFT, na którym prezentowane mogą być wartości mierzonych parametrów, jak również graficzne wykresy wektorowe, kształty przebiegów, analiza harmonicznych – dla 3 faz.

Sam przyrząd ma możliwość zapisu danych na karcie pamięci 2GB typu SD i w wewnętrznej pamięci, ich transmisję do PC i prowadzenie analizy wyników przy pomocy załączonego oprogramowania, łącznie z przygotowaniem raportu zgodności zasilania z normą EN50160.

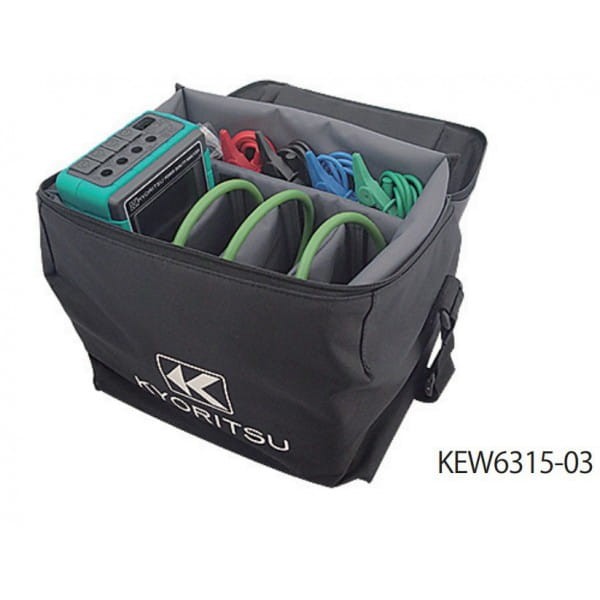

Przyrząd posiada zasilanie bateryjne i sieciowe. Dzięki specjalnemu adapterowi miernik może zostać zasilony z badanej instalacji, natomiast pokrowiec z magnesem umożliwia zawieszenie urządzenia np. wewnątrz rozdzielnicy.

Właściwości analizatora jakości energii Kyoritsu KEW 6315
Klasa dokładności S zgodnie z IEC61000-4-30 i EN 50160
