KEW 6516 Wielofunkcyjny miernik instalacji elektrycznej
Cena regularna:
7 895,37 zł
Cena regularna:
6 419,00 zł
towar niedostępny
dodaj do przechowalni
0
Opis

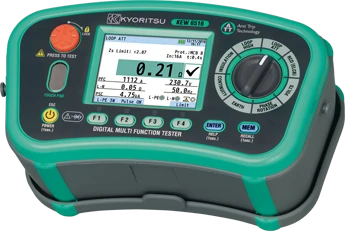

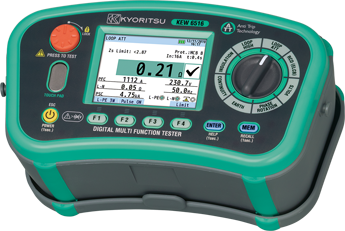

KEW6516 Wielofunkcyjny miernik instalacji elektrycznej
Nowy wielofunkcyjny miernik instalacji elektrycznych od Kyoritsu jest początkiem nowego trendu w branży pomiarów instalacji elektrycznych. Wyposażony został w wiele udogodnień, sprawdzających się podczas pomiarów, takich jak:
ATT pomiar pętli bez wyzwalania wyłączników RCD
Zs/Ra Limit kontrola wymogów bezpieczeństwa przez automatyczne sprawdzenie czy zmierzona wartość impedancji jest wystarczająco niska aby zadziałały zabezpieczenia
wbudowane ekrany pomocy wraz ze schematami podłączeń przewodów do instalcji
pomiar impedancji prądem 25A pozwalający na osiagnięcie bardzo wysokiej rozdzielczości pomiaru 0.001 Ω
szeroki zakres testowanych wyłączników RCD typu: AC, A, F, B ( ogólne i selektywne ) oraz EV ( wyposażenie stacji ładowania pojazdów elektrycznych )
SPD Test funkcja testowania urządzeń przeciwprzepięciowych wyposażonych w warystor
PAT Test funkcja testu bezpieczeństwa sprzętu elektrycznego ( rezystancji izolacji i rezystancji przewodu ochronnego )
Komunikacja bezprzewodowa Bluetooth zapewniająca przesłanie danych z miernika do urządzeń przenośnych wyposażonych w system Android/iOS oraz komunikacja USB do PC
Spełnia normy IEC 61010-1 CAT IV 300V ,CAT III 600 V Pollution degree 2 , IEC 61010-2-034 , IEC 61557-1,2,3,4,5,6,7,10, IEC 60529(IP40), IEC 61326
Pomiary w trzech prostych krokach:
Wybierz rodzaj pomiarów.
Podłącz miernik do testowanej instalacji.
Naciśnij przycisk TEST
Pomiary zdalne
Pomiary wyzwalane przyciskiem na przewodzie z zastosowaniem blokady.
Duży wyświetlacz
Wyniki są prezentowane nadużym, kolorowym LCD.
Anti-Trip Technology Pomiar impedancji pętli zwarcia bez wyzwalania RCD.Pomiar metodą 3 przew. (L, N, PE), aby zapewnić najwyższą dokładność.Pomiar metodą 2 przew. np w przypadku braku przew. N
| Rezystancja izolacji | SPD(Varistor) | ||||
|---|---|---|---|---|---|
| Napięcie testu | 100V | 250V | 500V | 1000V | Max.1000V |
| Zakres pomiarowy | 2.000/20.00/200.0MΩ (Auto-ranging) |
20.00/200.0/1000MΩ (Auto-ranging) |
20.00/200.0/2000MΩ (Auto-ranging) |
0-1000V (goes up by 1V) |
|
| Dokładność | ±2%rdg±6dgt (2.000/20.00MΩ) ±5%rdg±6dgt (200.0MΩ) |
±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (1000MΩ) |
±2%rdg±6dgt (20.00/200.0MΩ) ±5%rdg±6dgt (2000MΩ) |
±5%rdg±5dgt | |
| Prąd | 1.0-1.2mA @0.1MΩ |
1.0-1.2mA @0.25MΩ |
1.0-1.2mA @0.5MΩ |
1.0-1.2mA @1MΩ |
‐ |
| Prąd zwarcia | 1.5mA max | ‐ | |||
| Impedancja pętli | |||||
|---|---|---|---|---|---|
| Funkcje | LOOP ATT | LOOP HIGH | |||
| L-PE/L-N (3wire) |
L-PE(2wire) | L-PE (0.01ΩRes) |
L-PE (0.001ΩRes) High test current(25A) |
L-N/L-L | |
| Napięcie znamionowe | 100-260V (50/60Hz) |
48-260V (50/60Hz) |
48-260V (50/60Hz) |
100-260V (50/60Hz) |
48-500V (50/60Hz) |
| Zakres impedancji | 20.00/200.0/2000Ω (Auto-ranging) |
20.00/200.0/ 2000Ω (Auto-ranging) |
2.000Ω | 20.00Ω | |
| Dokładność | ±3%rdg±6dgt | ±3%rdg±10dgt | ±3%rdg±4dgt | ±3%rdg±25mΩ | ±3%rdg±4dgt |
| Nominalny prąd pomiarowy: | L-N:6A/60ms N-PE:10mA |
L-PE:15mA | 20Ω: 6A/20ms 200Ω: 0.5A/20ms 2000Ω: 15mA/500ms |
25A/20ms | 6A/20ms |
| PSC/PFC | |||||
|---|---|---|---|---|---|
| Zakres |
2000A/20kA |
2000A/20kA (PFC) |
2000A/20kA (PFC) |
2000A/50kA (PFC) |
2000A/20kA (PSC) |
| Dokładność | PSC/PFC accuracy is derived from measured loop impedance specification and measured voltage specification |
||||
| RCD | ||||||||
|---|---|---|---|---|---|---|---|---|
| Napięcie znamionowe | 100-260V(50/60Hz) | |||||||
| Funkcje | x1/2, x1,x5,Ramp,Auto,Uc | |||||||
| 6/10/30/100/300/500/1000mA/variable | ||||||||
| RCD typ | AC(G/S) | A(G/S) | F(G/S) | B(G/S) | EV | |||
| Prąd wyzwalania | x1/2, x1,Uc |
10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S) |
10/30/100/ 300/500mA |
10/30/100/ 300/500mA |
10/30/100/ 300mA |
6mA(x1 only) | ||
| x5 | 10/30/100mA | 10/30/100mA | 10/30/100mA | 10/30mA | - | |||
| Ramp | 10/30/100/ 300/500mA |
10/30/100/ 300/500mA |
10/30/100/ 300/500mA |
10/30/100/ 300mA |
6mA | |||
| Dokładność | ||||||||
| Prąd wyzwalania | x1/2 | -8% - -2% | -10% - 0% | -10% - 0% | -10% - 0% | - | ||
| x1 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | 0% - +10% | |||
| x5 | +2% - +8% | 0% - +10% | 0% - +10% | 0% - +10% | - | |||
| Ramp | -4% - +4% | -10% - +10% | -10% - +10% | -10% - +10% | -10% - +10% | |||
| Trip time |
x1/2 | 2000ms(G/S):±1%rdg±2ms | - | |||||
| x1 | 550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms | 10.5s:±1%±2㎳ | ||||||
| x5 | 410ms(G/S):±1%rdg±2ms | - | ||||||
| Ciągłość | ||||
|---|---|---|---|---|
| Zakres | 20.00/200.0/2000Ω (Auto-ranging) | |||
| Prąd zwarcia (DC) | 7-14V | |||
| Prąd pomiarowy | 200mA | >200mA or more(2Ω or less) | ||
| 15mA | 15mA±3mA(short-circuit) | |||
| Dokładność | ±2%rdg±8dgt | |||
| Napięcie | ||||
|---|---|---|---|---|
| Zakres | 300.0/600V(Auto-ranging) | |||
| Zakresy pomiarowe | Volts | 2-600V | ||
| Frequency | 45-65Hz | |||
| Dokładność | Volts | ±2%rdg±4dgt | ||
| Frequency | ±0.5%rdg±2dgt | |||
| Wirowanie faz | ||||
|---|---|---|---|---|
| Zakres napięcia | 48-600V(50/60Hz) | |||
| Oznaczenie | Poprawna kolejność jest wyśw. jako “1.2.3” Odwrotna koleność jest wyśw. jako “3.2.1” | |||
| Uziemienie | ||||
|---|---|---|---|---|
| Zakres | 20.00/200.0/2000Ω(Auto-ranging) | |||
| Dokładność | ±2%rdg±0.08Ω(20.00Ω) ±2%rdg±3dgt(200.0/2000Ω) |
|||

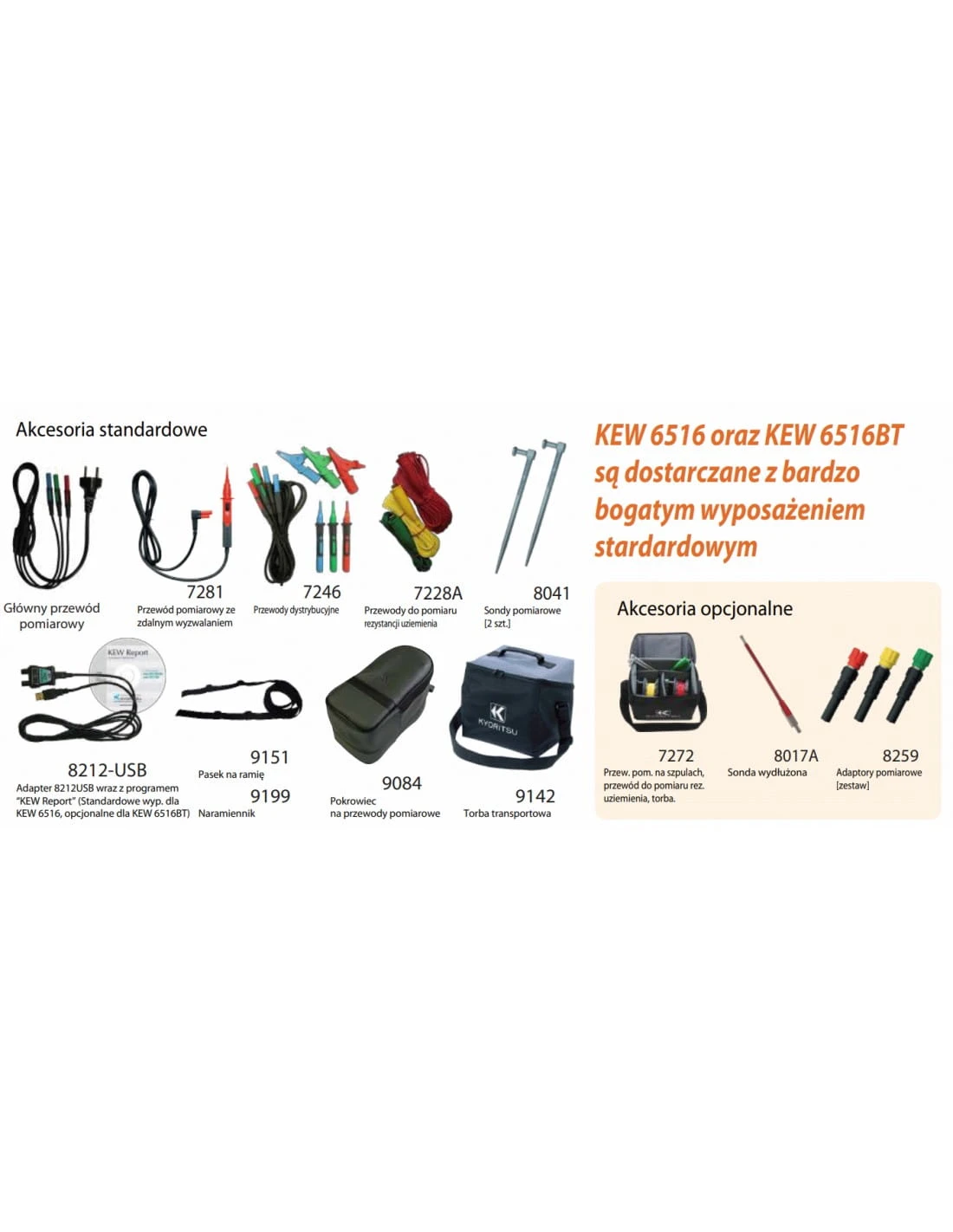

Wyposażenie standardowe:
7218A przewód pom., 7281(przewód pom. ze zdalnym wyzwalaniem), 7246 (Przewody pom.), 7228A (Przewody pom. do rez, uziemień), 8041(Sondy pomiarowe - 2 szt), 9084 (Pokrowiec), 9142 (Pokrowiec), 9151 (Pasek na ramię), 9199 (Naramiennik), baterie LR6 (AA) 8szt., Instrukcja obsługi, certyfikat kalibracji,
8212-USB (USB adaptor), programe KEW Report (do pobrania ze strony producenta)
Wyposażenie opcjonalne:
8259 (Adaptery pomiarowe), 7272 (Zestaw przewodów), 8017A (Sonda pomiarowa wydłużona)
