Producent: KYORITSU (przejdź do produktów)

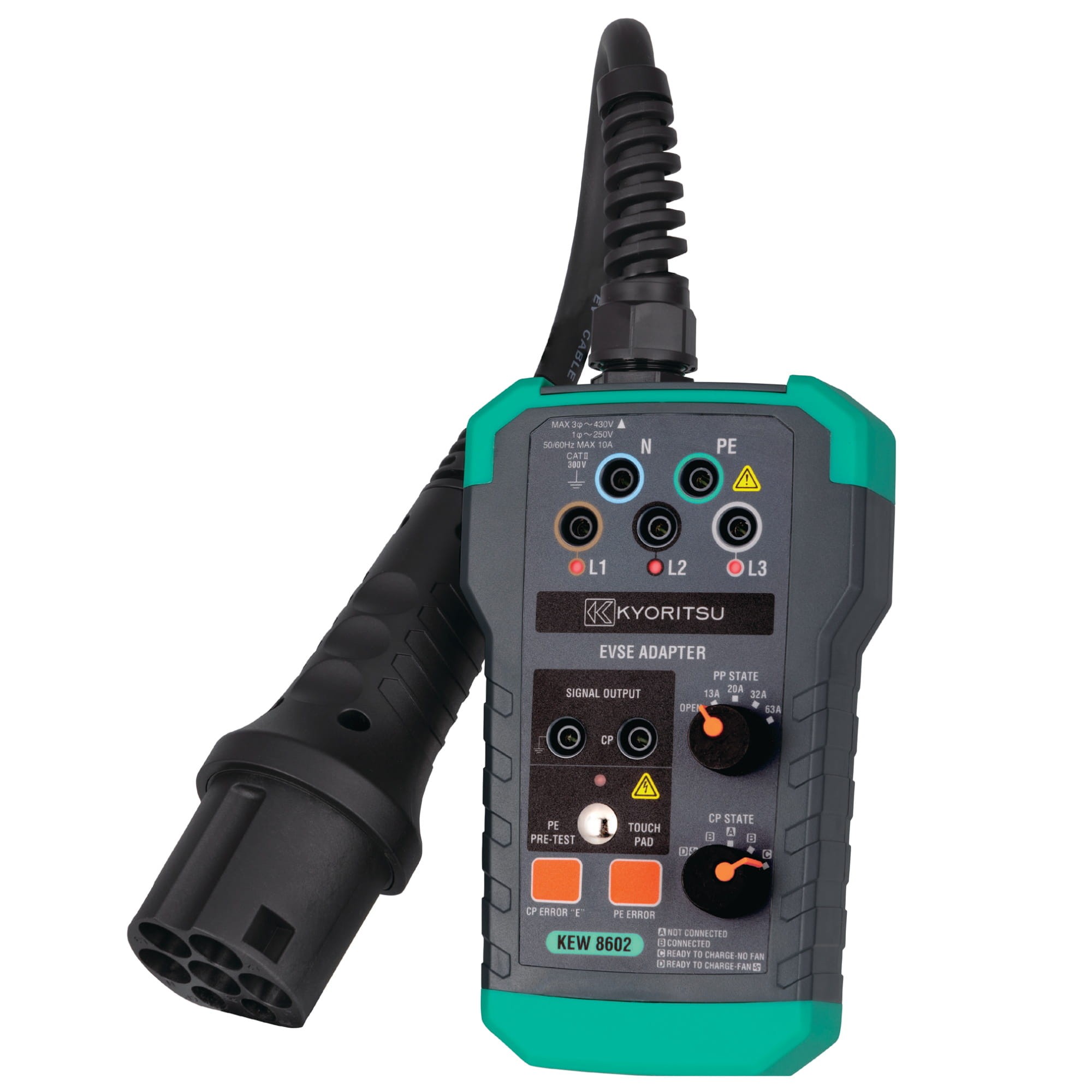

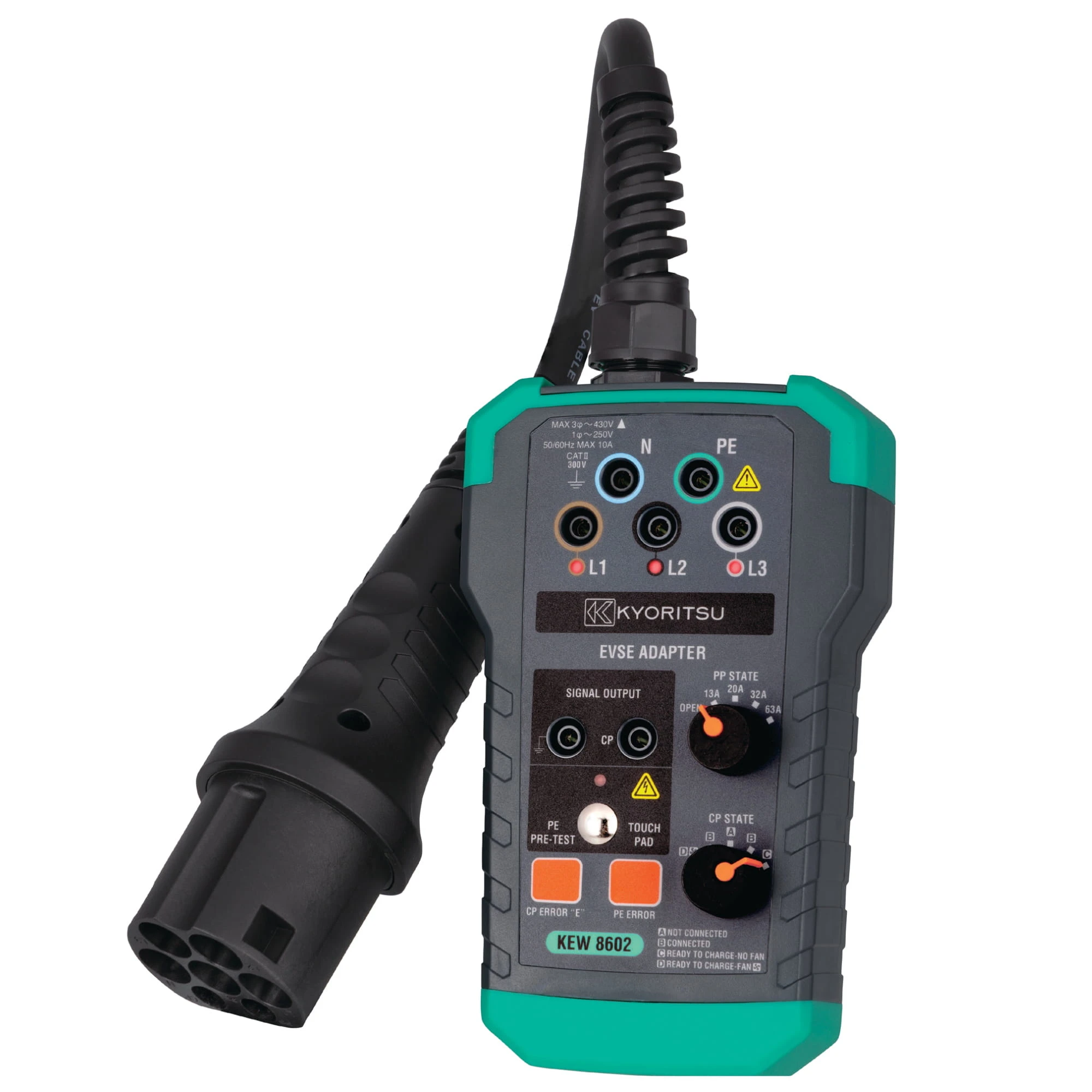

KEW 8602 EVSE Adapter do testowania stacji ładowania pojazdów elektrycznych

Przejdź do sekcji Opinie
Dostępność:
dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 0,00 zł - Paczkomaty

Paczkomaty InPost (max wartość zamówienia 5000zł, max wymiar przesyłki 41 × 38 × 64 cm)

z VAT bez VAT
2 590,00 zł
Cena regularna: 3 062,70 zł
-15%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Pliki

Opinie

Produkty powiązane

KEW 8602 EVSE Adapter do testowania stacji ładowania pojazdów elektrycznych



Adapter dedykowany do inspekcji , konserwacji i rozwiązywania problemów związanych z instalacją EVSE ( Sprzęt do zasilania pojazdów elektrycznych ).



Kompaktowy adapter do kompleksowych testów ładowania w trybie 3 (Mode3) AC EVSE
● Testy EVSE w różnych symulacjach
Symulacja stanu CP / stanu PP
Symulacja błędu CP / błędu PE
● Panel dotykowy do sprawdzania napięcia PE
● Gniazda pomiarowe L1, L2, L3, N, PE do testów elektrycznych EVSE
● Gniazda sygnałowe CP do monitorowania sygnału CP
● Gniazdo sieciowe do testowania prądu obciążenia (MAX. 10A)
● Kategoria pomiarowa CATⅡ 300V



 Przegląd testów EVSE przy użyciu serii KEW 6516
*Może być używany z innymi testerami rezystancji izolacji, DMM itp.



Testy prowadzone przy braku napięcia (CP STATE A)

Test izolacji (dla przewodu)
Podłączając przewody pomiarowe do gniazda adaptera można zmierzyć rezystancję izolacji kabli zarówno dla jednofazowego, jak i trójfazowego EVSE. (* Pomiar izolacji między przewodami (N, L1, L2, L3) innymi niż PE nie jest możliwy).

Test ciągłości uziemienia (200 mA)
Możliwe jest sprawdzenie ciągłości między gniazdem PE adaptera a zewnętrzną metalową częścią lub uziemieniem obwodu elektrycznego.

Test uziemienia (3-przewodowy i 2-przewodowy)
Można zmierzyć rezystancję uziemienia, do którego podłączony jest EVSE.




Testy prowadzone w warunkach linii pod napięciem (CP STATE C, D)

Napięcie
Pomiar napięcia/ częstotliwości między każdym z gniazd.

Kierunek wirowania faz
pomiar kierunku wirowania dla zasilania trójfazowego

Można zmierzyć impedancję pętli w układzie L-PE.
Typowe przyrządy pomiarowe są zaprojektowane do wykonywania pomiarów impedancji pętli w obwodach, w których zainstalowane są wyłączniki RCD,
przy prądach, które nie powodują wyzwolenia wyłącznika RCD, który ma wartość znamionową 30 mA. Jednak wyłczniki RCD 6 mA DC wbudowane w EVSE często wyzwalają się nawet przy tym prądzie, więc seria KEW 6516 ma dedykowany zakres EVSE,
który mierzy impedancję pętli przy jeszcze niższych prądach.

Test RCD
Wbudowany w EVSE wyłącznik różnicowoprądowy 6 mA DC można przetestować pod względem poprawnego działania. Polaryzacja (+,-), testy x1/2, x1 i x5 mogą być testowane automatycznie.
Testowane mogą być również wyłączniki RCD typu AC, A, B i F.



Podłączenie do EVSE typu 1
EVSE typu 1 można przetestować za pomocą opcjonalnego adaptera konwersji (KEW 8603).
