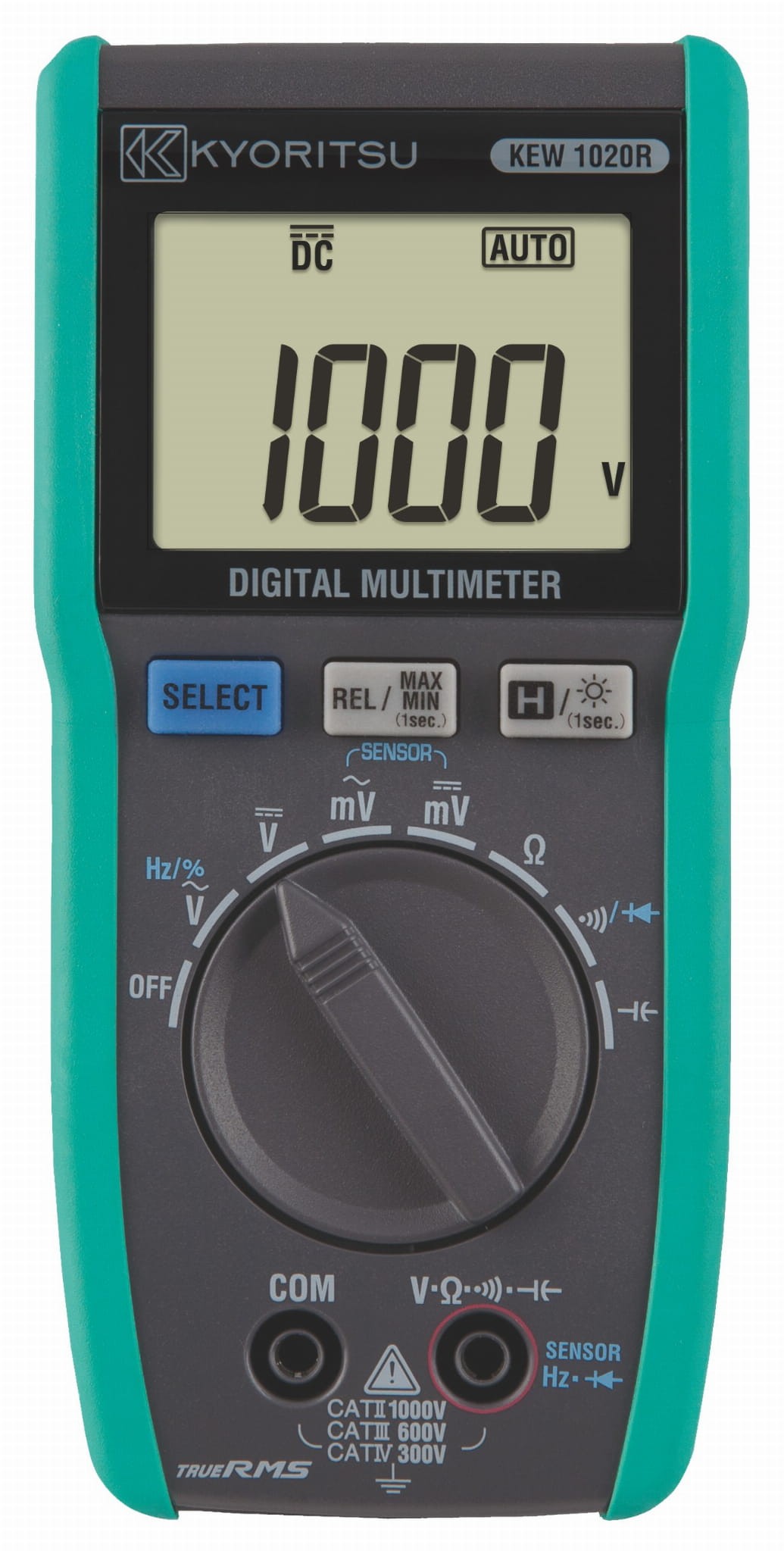

KEW1020R Multimetr TRMS 1000V AC/DC

KEW1020R Multimetr TRMS 1000V AC/DC

KEW1020R – skrócony opis funkcji pomiarowych

KEW1020R multimetr cyfrowy TRMS Kyoritsu wykonuje następujące pomiary:
– napięcie przemienne TRMS
– częstotliwość (dla funkcji napięcia przemiennego TRMS)
– współczynnik wypełnienia impulsu (dla funkcji napięcia przemiennego TRMS)
– napięcie stałe
– rezystancja
– test ciągłości
– test diod
– pojemność
– prąd przemienny TRMS (w tym za pomocą opcjonalnej przystawki cęgowej)
– częstotliwość (dla funkcji prądu przemiennego TRMS)
– współczynnik wypełnienia impulsu (dla funkcji prądu przemiennego TRMS)
– prąd stały (w tym za pomocą opcjonalnej przystawki cęgowej).

Cechy szczególne i funkcje specjalne multimetru:
Ergonomiczna, 2-kompozytowa obudowa
Duży, podświetlany LCD z wskazaniem max 6000
Współpraca w zewnętrzną przystawką cęgową do pomiaru prądów
Dwa rodzaje uchwytów: płaski oraz skrzydełkowy
Pomiar rzeczywistej wartości skutecznej True RMS
Standard bezpieczeństwa PN-EN 61010-1 CAT IV 300V / CAT III 600V
KEW1020R – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: 45 – 75 %.

1. KEW1020R napięcie przemienne ACV TRMS
Zakres częstotliwości 40 Hz – 500 Hz
Zakresy pomiarowe:
– 6.000 V; dokładność pomiaru ± 1.0 % ± 3 cyfry
– 60.00 V; dokładność pomiaru ± 1.0 % ± 3 cyfry
– 600.0 V; dokładność pomiaru ± 1.0 % ± 3 cyfry
– 1000 V; dokładność pomiaru ± 1.3 % ± 3 cyfry
Impedancja wejściowa: około 10 MΩ
2. KEW1020R częstotliwość, funkcja ACV
Zakresy pomiarowe:
– 99.99 Hz; dokładność pomiaru ± 0.1 % ± 3 cyfry
– 999.9 Hz; dokładność pomiaru ± 0.1 % ± 3 cyfry
– 9.999 kHz; dokładność pomiaru ± 0.1 % ± 3 cyfry
– 99.99 kHz; dokładność pomiaru ± 0.1 % ± 3 cyfry

3. KEW1020R współczynnik wypełnienia, funkcja ACV
Zakres pomiarowy 99.9 %; dokładność pomiaru ± 1 % ± 3 cyfry (50/60 Hz)

4. KEW1020R napięcie stałe DCV
Zakresy pomiarowe:
– 6.000 V; dokładność pomiaru ± 0.5 % ± 3 cyfry
– 60.00 V; dokładność pomiaru ± 0.5 % ± 3 cyfry
– 600.0 V; dokładność pomiaru ± 0.5 % ± 3 cyfry
– 1000 V; dokładność pomiaru ± 0.8 % ± 3 cyfry
Impedancja wejściowa: około 11 MΩ dla zakresu 6 V oraz 10 MΩ dla pozostałych zakresów

5. KEW1020R napięcie przemienne ACmV TRMS
Zakres częstotliwości 40-500 Hz
Zakres pomiarowy: 600.0 mV; dokładność pomiaru ± 2 % ± 3 cyfry
Impedancja wejściowa: około 900 kΩ

6. KEW1020R prąd przemienny TRMS – przystawka cęgowa
Zakresy pomiarowe: 60.00 A, 200.0 A; dokładność pomiaru ± 1.5 % ± 3 cyfry

7. KEW1020R napięcie stałe DCmV
Zakres pomiarowy: 600.0 mV; dokładność pomiaru ± 1.5 % ± 3 cyfry
Impedancja wejściowa: około 900 kΩ

8. KEW1020R prąd stały – przystawka cęgowa
Zakresy pomiarowe: 60.00 A, 200.0 A; dokładność pomiaru ± 1.5 % ± 3 cyfry

9. KEW1020R rezystancja
Zakresy pomiarowe:
– 600.0 Ω; dokładność pomiaru ± 0.5 % ± 4 cyfry
– 6.000 kΩ; dokładność pomiaru ± 0.5 % ± 2 cyfry
– 60.00 kΩ; dokładność pomiaru ± 0.5 % ± 2 cyfry
– 600.0 kΩ; dokładność pomiaru ± 0.5 % ± 2 cyfry
– 6.000 MΩ; dokładność pomiaru ± 0.5 % ± 2 cyfry
– 40.00 MΩ; dokładność pomiaru ± 1.5 % ± 3 cyfry

10. KEW1020R test ciągłości
Zakres pomiarowy: 600.0 Ω
Próg wyzwolenia: < 90 Ω
Sygnalizacja dźwiękowa: brzęczyk
Napięcie bez obciążenia: < 3 V
Prąd pomiarowy: < 1 mA

11. KEW1020R test diody
Zakres pomiarowy: 2.000 V, dokładność pomiaru ± 5 % ± 5 cyfr
Prąd testu: około 0.5 mA
Napięcie rozwartego obwodu: < 3 V DC

12. KEW1020R pojemność
Zakresy pomiarowe: 60.00 nF, 600.0 nF; dokładność pomiaru ± 2 % ± 5 cyfr, funkcja REL
Zakresy pomiarowe: 6.000 µF, 60.00 µF, 600.0 µF, 1000 µF ; dokładność pomiaru ± 5 % ± 5 cyfr

13. KEW1020R prąd przemienny ACA TRMS
Zakresy pomiarowe: 6.000 A, 10.00 A; dokładność pomiaru ± 1.5 % ± 3 cyfry, zakres częstotliwości 40-500 Hz

14. KEW1020R częstotliwość, funkcja ACA
Zakresy pomiarowe: 99.99 Hz, 999.9 Hz, 9.999 kHz; dokładność pomiaru ± 0.1 % ± 3 cyfry w zakresie 10 Hz-9.9 kHz

15. KEW1020R współczynnik wypełnienia, funkcja ACV
Zakres pomiarowy 99.9 %; dokładność pomiaru ± 1 % ± 3 cyfry (50/60 Hz)

16. KEW1020R prąd stały DCA
Zakresy pomiarowe: 6.000 A, 10.00 A; dokładność pomiaru ± 1.5 % ± 3 cyfry

KEW1020R – cechy dodatkowe
Metoda pomiaru: Modulacja ΣΔ
Wskazanie przekroczenia zakresu: OL
Próbkowanie 2.5 razy/s (przy zakresie 1000 μF pomiaru pojemności 0.05 razy/s)
Współczynnik szczytu < 3 (45 ~ 65 Hz) (Należy dodać ± 0.5 % ± 5 cyfr dla przebiegów niesinusoidalnych w funkcjach pomiaru ACV, ACmV, cęgowego AC, ACA)
Zgodność z normami:
IEC61010-1/61010-2-033: CAT IV 300 V/CAT III 600 V
IEC61010-31 (przewody pomiarowe 7066A)
IEC61326 (EMC), EN50581 (RoHS)
Stopień zanieczyszczenia środowiska: 2
Multimetr jest przeznaczony do użytku wewnątrz pomieszczeń
Dopuszczalna wysokość pracy: 2000 m n.p.m
Wytrzymałość elektryczna izolacji: AC 5160 V rms – 5 s między obwodem miernika a obudową
Stopień ochronności obudowy: IP40 (IEC60529)
Rezystancja izolacji: 100 MΩ lub więcej/1000 V między obudową miernika a obwodem elektrycznym
Temperatura i wilgotność względna pracy: 0 ~ 40 °C, 80 % RH lub mniej (bez kondensacji)
Temperatura i wilgotność względna przechowywania: -20 ~ 60 °C, 80 % RH lub mniej (bez kondensacji)
Zasilanie: 2 baterie 1.5 V R03/LR03 (AAA)
Pobór prądu: ≤ 3 mA
Żywotność baterii: około 200 godzin (pomiar ACV, ciągły, bez obciążenia)
Wymiary multimetru: 75 x 40 x 155 mm (szer. x gł. x wys.)
Masa multimetru: około 250 g ( z bateriami i uchwytem skrzydełkowym)

KEW1020R – wyposażenie standardowe i dodatkowe
Wyposażenie standardowe
Przewody pomiarowe (7066A), pokrowiec (9097), instrukcja obsługi, bezpiecznik 10 A / 600 V (8919), baterie R03 / LR03 – 2 szt., osłona płaska, uchwyt skrzydełkowy

Wyposażenie dodatkowe
Uchwyt magnetyczny (9189), chwytaki krokodylowe (7234), przystawka cęgowa AC / DC (8115), przystawka cęgowa AC (8161)
