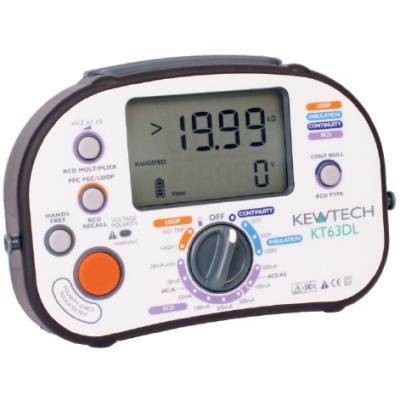

KT 63DL Wielofunkcyjny miernik instalacji elektrycznej

Intuicyjny i wygodny w użyciu
Podświetlany wyświetlacz LCD 3 1/2 c
ATT innowacyjna funkcja pomiaru pętli zwarcia bez wyzwalania wszystkich typów wyłączników RCD
Jednoczesne wyświetlanie PFC/PSC podczas pomiaru pętli zwarcia
Funkcja auto rozładowaniem obwodu po zakończeniu pomiaru
Test RCD typu A i AC Auto Test automatyczny pomiar RCD 30mA w 6 testach uruchamianych jednym przyciśnięciem
Ramp Test funkcja do badania RCD prądem narastającym
Funkcja zerowania rezystancji przewodów zapewnia dokładny test ciągłości
Automatyczny test poprawności podłączenia i stanu przewodów
Sygnalizacja stanu baterii i przepalenia bezpiecznika
Monitorowanie i sygnalizacja przegrzania rezystora pomiarowego
Mechaniczna blokada gniazd pomiarowych zwiększająca bezpieczeństwo
Funkcja HANDS FREE – automatyczne uruchomienie pomiaru po podłączeniu przewodów do obwodu

Test ciągłości:

• Napięcie pomiarowe rozwartego obwodu: >4V, <10V
• Prąd pomiarowy zwartego obwodu: >200mA DC (2Ω)
• Zakres: 9.99Ω 99.9Ω 1999Ω
• Dokładność: ±3%±2c
• Czas pomiaru: < 2s
• Sygnalizacja obecności napięcie LED: >25V

Rezystancja izolacji:

Napięcie próby: Zakres: Dokładność:

250V

• 0.01 … 9.99 MΩ    ±3% ±1c
• 10.0 ... 99.9 MΩ     ±3% ±1c
• 100 … 2000 MΩ    ±6% ±1c

500V

• 0.01 … 9.99 MΩ   ±3% ±1c
• 10.0 … 99.9 MΩ   ±3% ±1c
• 100 ….. 199 MΩ   ±3% ±1c
• 200 … 2000 MΩ    ±6% ±1c

1000V

• 0.01 … 9.99 MΩ   ±3% ±1c
• 10.0 ... 99.9 MΩ    ±3% ±1c
• 100 ….. 399 MΩ   ±3% ±1c
• 400 … 2000 MΩ    ±6% ±1c

Prąd zwarcia (2kΩ) <2mA , Czas pomiaru < 2s

Impedancja pętli zwarcia:

• ATT bez wyzwalania 0.01 … 9.99 Ω ±5% ±5c
• ATT bez wyzwalania 10.00 … 99.9 Ω ±3% ±3c
• ATT bez wyzwalania 100 … 500 Ω ±3% ±3c
• Duży prąd 0.00 … 500 Ω ±3% ±3c
• Znamionowy prąd pomiarowy: 15mA (tryb ATT bez wyzwalania), 7A (tryb Hi-I – duży prąd)

PSC / PFC:

• Dokładność PSC/PFC jest pochodną dokladności impedancji mierzonej pętli oraz zmierzonego napięcia.
• Pomiar napięcia: ± 3% (parametry napięcia: 50/60Hz i 90 – 250V)

RCD (Typ AC, ACS, A, AS ):

• Napięcie zasilania 195V – 253V AC 50Hz
• Dokładność zadawania prądu testowego 1/2xIΔN             -0% ÷ -10%
• Dokładność zadawania prądu testowego1x IΔN, 5xIΔN    +0% ÷ +10%
• Dokładność pomiaru czasu wyzwalania                             1s ±(1% +10ms)
• Ramp Test Prąd rosnący stopniowo co krok 3mA
• Auto Test 30mA RCD 1/2 x 0° , 1/2 x 180° , 1 x 0° , 1 x 180° , 5 x 0° , 5 x 180°

Pozostałe:

• Spełniane standardy:
  • Bezpieczeństwo : PN-EN 61010-1 KAT III 300V
  • Pomiary pętli zwarcia oraz wyłączników RCD spełniają wymagania KAT IV 300V.
  • Pomiaru ciągłości oraz rezystancji izolacji spełniają wymagania KAT III 500V .
  • Pomiary wykonywane są zgodnie z PN-EN 61557-1, 2, 3, 4, 6,10.
• Stopień ochronności obudowy: IP40
• Zasilanie: 4 baterie 1,5V (R6 lub LR6)
• Warunki pracy: 0÷40°C, wilgotność względna <80% (bez kond.)
• Warunki przechowywania: -20÷60°C, wilgotność względna <75% (bez kond.)
• Wymiary: 195mm x 75mm x 127mm
• Masa: 750g (z bateriami )

Wyposażenie standardowe:

• przewody pomiarowe z sondą i krokodylkiem 3 szt,
• przewód pomiarowy z wtykiem Schuko ,
• baterie,
• pasek na ramię ,
• torba-pokrowiec,
• instrukcja obsługi
• Certyfikat kalibracji producenta
