LKZ-720 Lokalizator przewodów i kabli SONEL
Opis
Sonel LKZ-720 jest przenośnym, poręcznym i zaawansowanym lokalizatorem przewodów i kabli zarówno pod napięciem jak i bez niego. Lokalizator potrafi m.in. wykrywać przewody w sufitach, ścianach i podłogach, lokalizować przerwania, śledzić przebieg instalacji budynku, wykrywać gniazda wtyczkowe oraz przełączniki w instalacjach, odnajdywać zwarcia pomiędzy przewodami, śledzić trasę kabli ekranowanych a także kabli w metalowych rurkach. Ponadto potrafi identyfikować bezpieczniki w rozdzielnicach, śledzić przebieg przewodzących rur instalacji wodnej czy CO oraz posiada funkcję bezdotykowego wykrywania przewodów pod napięciem
- Lokalizowanie przewodów i kabli pod napięciem oraz bez napięcia
- Trasowanie kabli
- Przebieg przewodzących rur instalacji wodnej lub CO
- Bezdotykowe wykrywanie kabli pod napięciem
- Funkcja 3D w odbiorniku pozwalająca na wykrywanie kierunku przepływu nadawanego prądu oraz precyzyjne lokalizowanie obiektu
- Możliwość wykrywania fazy
- Jednoczesna praca odbiornika z czterema nadajnikami przy wykrywaniu przerw lub odróżnianiu przewodów
- Diodowa latarka LED
- Gniazdo słuchawkowe w odbiorniku
- Podświetlane ekrany do pracy w ciemności
- Przesyłanie do odbiornika stanu baterii oraz ustawień nadajnika
- Szeroki zakres napięcia znamionowego do 500 Vrms
- Pomiar napięcia na obiekcie do 500 Vrms
- Trzy poziomy nadawanego sygnału, automatyczny lub ręczny dobór trybów nadawania
- Aż pięć trybów nadawania: napięciowy, prądowy, prądowonapięciowy, mocowy i cęgowy
- Aktualizacja oprogramowania przez USB
- Dodatkowe akcesoria umożliwiające precyzyjniejszą lokalizację
Rodzaj izolacji | podwójna, zgodnie z PN-EN 61010-1 |
Kategoria pomiarowa | CAT III 600V wg PN-EN 61010-1 |
Stopień ochrony obudowy nadajnika wg PN-EN 60529 | IP67 (MPI-502) |
Stopień ochrony obudowy odbiornika wg PN-EN 60529 |
IP40 |
Zasilanie nadajnika | cztery baterie alkaliczne AA lub akumulatory NiMH |
Napięcie maksymalne pracy nadajnika | 500Vrms (707Vampl) |
Maksymalny zasięg lokalizatora | (tryb „I”) 2m |
Maksymalny zasięg neonówki bezdotykowej | 20cm (w powietrzu), 3cm (w betonie) |
Zasilanie odbiornika | bateria alkaliczna 9V 6LR61 |
Temperatura pracy | -10°C...+50°C |
Wyposażenie
- Krokodylek czerwony K02 WAKRORE20K02
- Krokodylek niebieski K02 WAKROBU20K02
- Sonda do wbijania w grunt; 26 cm WASONG26
- Sonda ostrzowa z gniazdem bananowym; niebieska WASONBUOGB1
- Sonda ostrzowa z gniazdem bananowym; czerwona WASONREOGB1
- Przewód czerwony zakończony wtykami bananowymi; 20 m WAPRZ020REBB
- Przewód czerwony zakończony wtykami bananowymi; 1,2 m WAPRZ1X2REBB
- Przewód niebieski zakończony wtykami bananowymi; 1,2 m WAPRZ1X2BUBB
- Futerał M6 WAFUTM6

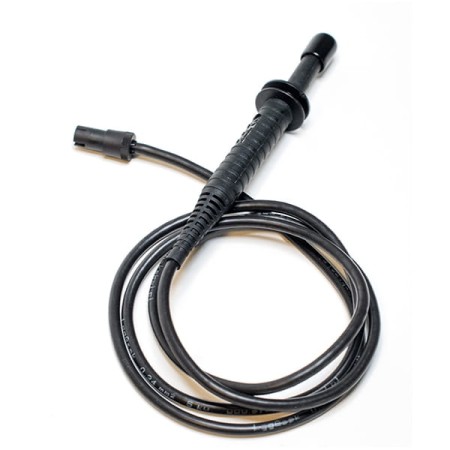

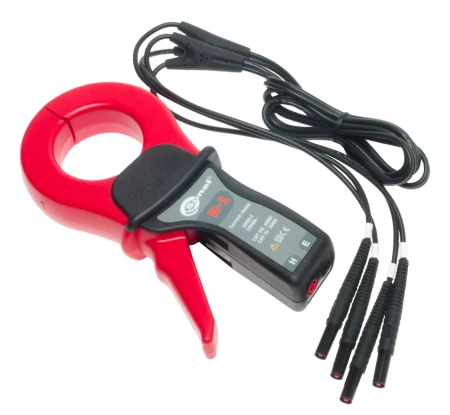

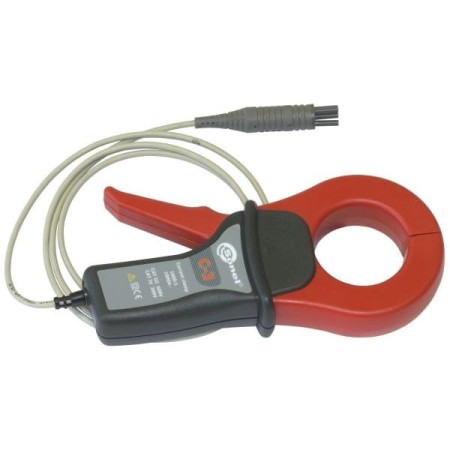

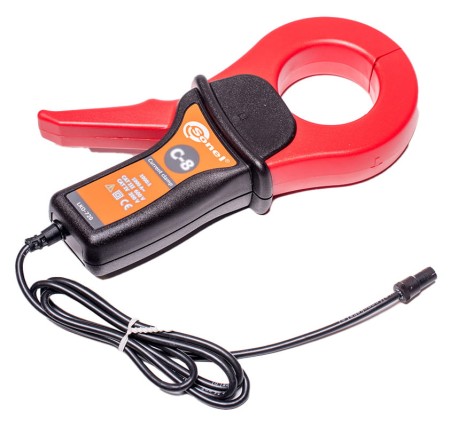

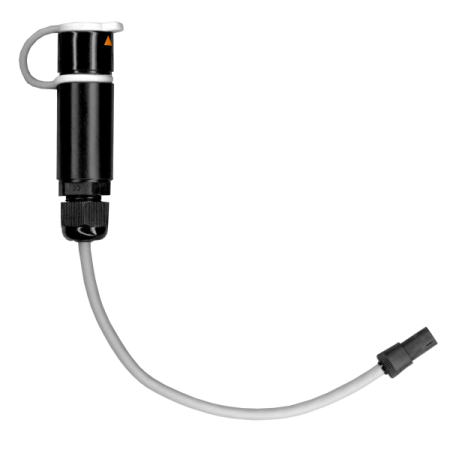

- Sonda bezdotykowa do LKZ-720 Indeks katalogowy: WASONBDOT
Prace związane z poszukiwaniem kabli i przewodów oraz ich tras ułożenia od zawsze sprawiały nie lada trudność i często powodowały frustrację osób, które były zmuszone wykonać takie zadanie. Pomimo, że dobra praktyka instalatorska oraz wytyczne zawarte np. w normie N SEP-E-002 określają strefy prowadzenia przewodów w ścianach, to w rzeczywistości często bylejakość, lenistwo i brak konsekwencji wygrywają z rzetelnością. Skutkuje to m.in. pojawianiem się przewodów elektrycznych w najmniej spodziewanych miejscach. Naturalnie podłogi i sufity to również obszary, w których prowadzi się kable. Zatem instalacja elektryczna może znaleźć się wszędzie, co sprawia kłopot przy wykonywaniu budowlanych prac wykończeniowych i remontowych. Wynikiem prac bez wcześniejszego wytrasowania przewodów i kabli może być np. ich uszkodzenie, spowodowane przewierceniem, przebiciem czy zwarciem przez metalowy wkręt.
Zalecane strefy układania przewodów w pomieszczeniach mieszkalnych...
...i stan bezpośrednio przed ułożeniem
Kolejną sytuacją, nader często spotykaną, to lokalizacja wypustów, które po przejściu ekipy tynkarskiej w magiczny sposób zniknęły z pola widzenia, uniemożliwiając montaż gniazd lub łączników. Inwentaryzacja starych instalacji, nierzadko układanych z dużą finezją, identyfikacja zabezpieczeń, znajdowanie zwarć i przerw w obwodach elektrycznych stanowią trudne zadanie nawet dla doświadczonych profesjonalistów.
W celu określenia przebiegu trasy przewodów, jak również miejsc występujących w nich uszkodzeń, wykorzystywane są zjawiska fizyczne, a uściślając rozchodzenie się pola elektromagnetycznego. Po podłączeniu do obwodu otwartego nadajnika emitującego zmodulowany sygnał napięcia przemiennego, obwód ten działa niczym antena emitująca pole elektryczne. W sytuacji gdy nadajnik zostanie podłączony do obwodu zamkniętego lub będącego pod napięciem, wytworzone zostanie pole magnetyczne. Odbiornik ma za zadanie zaprezentowanie natężenia odebranego sygnału w postaci liczbowej i graficznej. Na podstawie jego zmian można określić położenie obiektu emitującego pole elektromagnetyczne
Sonel LKZ-720, przeznaczony jest głównie do wykrywania przewodów w obiektach budowlanych w różnych środowiskach (beton, cegła, drewno). Oprócz trasowania przewodów w sufitach, ścianach i podłogach, jak również przerw i zwarć obwodów, lokalizator Sonel LKZ-720 posiada możliwości wykrywania pola elektrycznego 50/60 Hz (tzw. neonówka bezdotykowa) oraz identyfikację zabezpieczeń instalacyjnych takich jak wyłączniki nadprądowe i wyłączniki różnicowe. Specjalna przestrzenna antena 3D zdecydowanie ułatwia detekcję i umożliwia dostarczenie wielu przydatnych informacji.

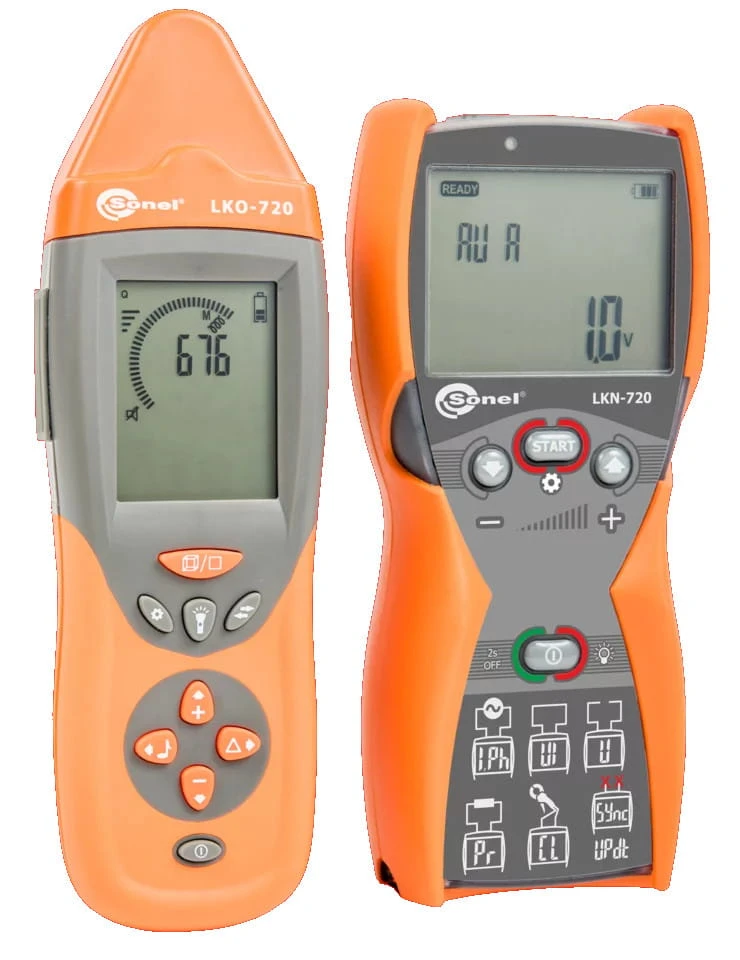

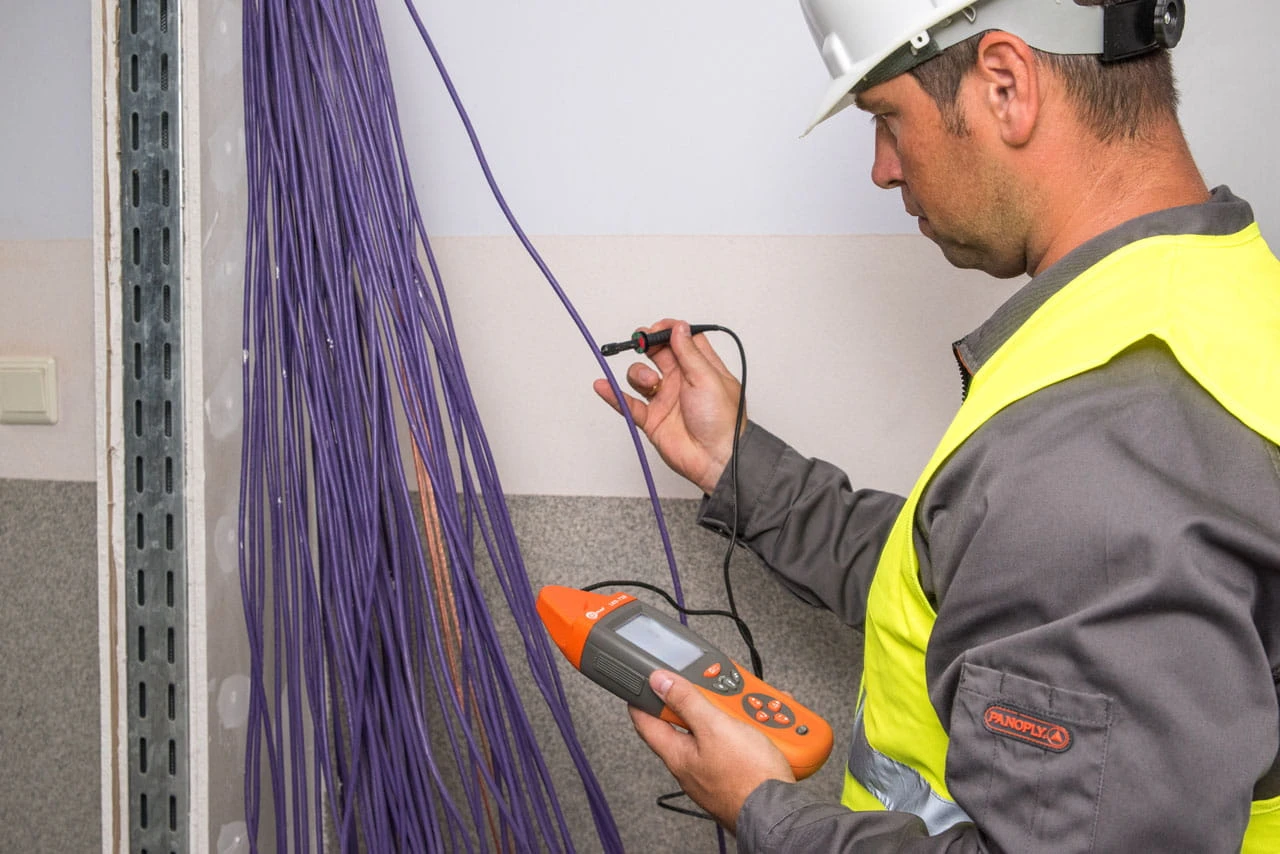

Ze względu na swoje właściwości zestaw Sonel LKZ-720 (nadajnik LKN-720 i odbiornik LKO-720) w łatwy, szybki i precyzyjny sposób umożliwia zlokalizowanie przebiegu tras kabli i przewodów oraz miejsca potencjalnych usterek. Zdecydowanie najłatwiej posłużyć się w tym celu techniką dwuetapową:
- szybko i zgrubnie zlokalizować interesujący nas obiekt w metodzie 2D, a następnie
- stosując metodę 3D bardzo precyzyjnie wyznaczyć ułożenie obiektu lub miejsce defektu.

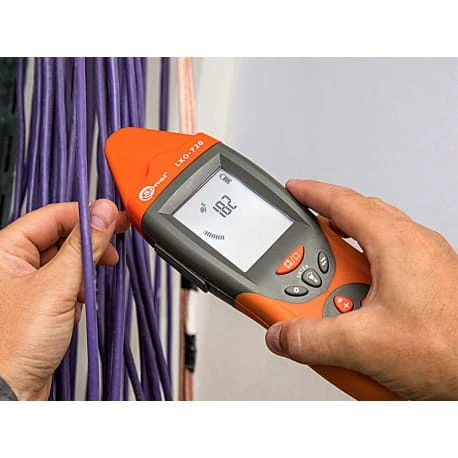

Jest to szczególnie przydatne, kiedy mamy do czynienia z efektem pracy niepokrywającym się w żaden sposób z dokumentacją instalacji. Prowadząc lokalizację odbiornik informuje nas, z którego kierunku nadawany jest sygnał, tzn. miejsca przyłączania nadajnika. Dodatkowo wskaźniki na wyświetlaczu pokazują kierunek i położenie lokalizowanego przewodu względem odbiornika. Dzięki tym informacjom lokalizacja odbywa się szybko, efektywnie i bardzo intuicyjnie.
